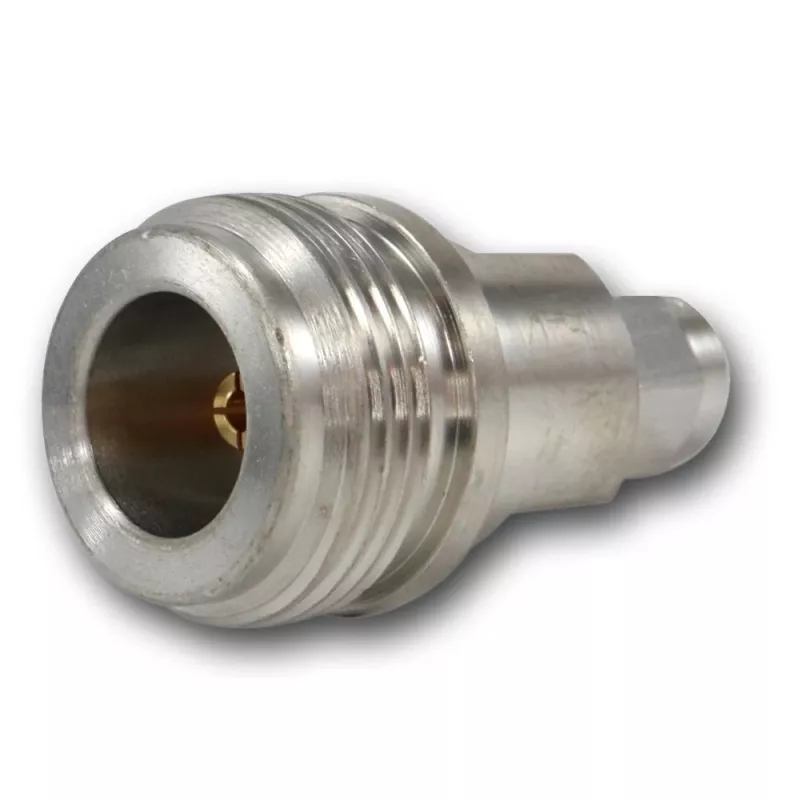

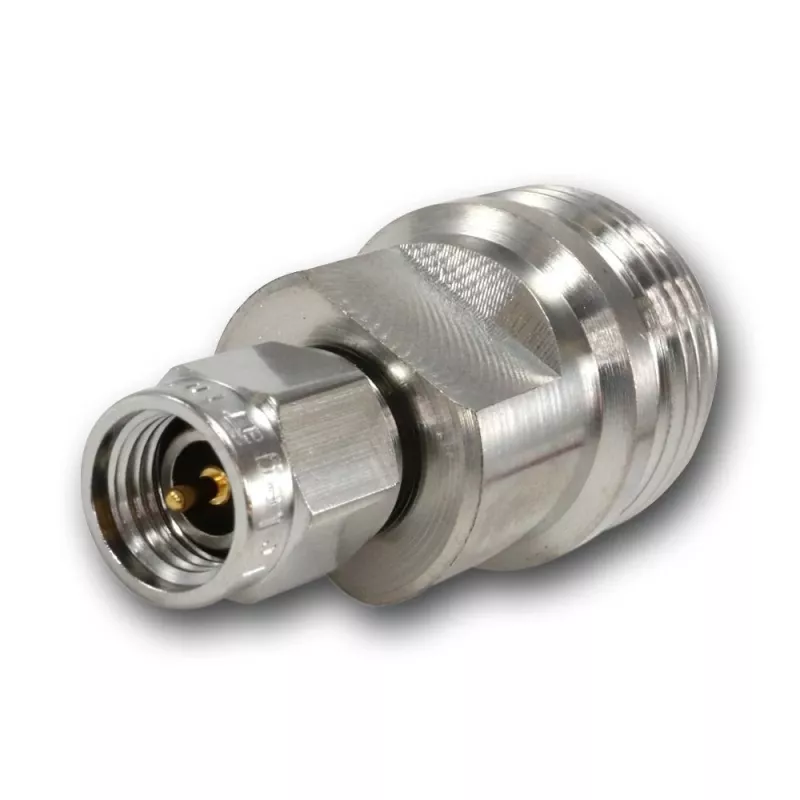

Telegärtner Inter-Series koaksialinis adapteris SMA male į N female 50 omų DC-18 GHz

Kai reikia sujungti SMA ir N tipo jungtis, bet negalima sau leisti jokių signalo nuostolių, kiekvienas adapteris tampa kritiniu komponentu. Telegärtner Inter-Series adapteris (modelis 100024201) užtikrina patikimą perėjimą tarp SMA male ir N female sąsajų išlaikydamas 50 Ω varžą visame DC–18 GHz dažnių ruože, o VSWR ≤ 1,25 rodo, kad atspindžiai išlieka minimalūs net aukščiausiuose dažniuose.

Kodėl tai svarbu profesionalams

Laboratorijose, bandymų stenduose ir ryšių sistemose kiekvienas netikslus sujungimas gali iškraipyti matavimus arba susilpninti signalą. Šis adapteris suprojektuotas taip, kad ilgalaikis darbas nekeltų abejonių: žalvarinis korpusas padengtas nikeliu, o vidinis laidininkas – auksu. Tai užtikrina mažą kontaktinę varžą (vidinė ≤ 3 mΩ, išorinė ≤ 2 mΩ) ir atsparumą korozijai net intensyvaus naudojimo sąlygomis.

Techninės savybės

• Jungtis 1: SMA male (kištukas)
• Jungtis 2: N female (lizdas)
• Varža: 50 Ω
• Dažnių ruožas: DC–18 GHz
• VSWR: ≤ 1,25
• Korpusas: žalvaris, padengtas nikeliu
• Vidinis laidininkas: žalvaris, padengtas auksu
• Izoliatorius: PTFE
• Dielektrinė atsparumas įtampai: 1000 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Kontaktinė varža (vidinė): ≤ 3 mΩ
• Kontaktinė varža (išorinė): ≤ 2 mΩ
• Darbinė temperatūra: nuo -65 °C iki +165 °C

Kam tinka

Šis adapteris skirtas RF inžinieriams, technikams ir įmonėms, kurios dirba su aukšto dažnio matavimo įranga, antenų sistemomis ar telekomunikacijų įrenginiais. Jis pravers, kai reikia suderinti skirtingų standartų jungtis neprarandant signalo kokybės. Dėl plačios temperatūrų tolerancijos tinka tiek laboratorijose, tiek lauko sąlygose.

Kaip naudoti

Adapterį prijunkite prie SMA male jungties ir prie N female lizdo. Prieš jungdami įsitikinkite, kad abi jungtys švarios ir tvirtai užveržtos, kad būtų išvengta mikrojudesių, galinčių pakenkti VSWR rodikliams. Nenaudokite jėgos – srieginės jungtys sukasi sklandžiai. Periodiškai apžiūrėkite auksu padengtą vidinį kontaktą, ar nėra nešvarumų ar įbrėžimų.

Patarimas: jei dažnai keičiate adapterius, laikykite juos apsauginiuose dangteliuose – taip išsaugosite auksinį sluoksnį ir ilgiau išlaikysite stabilius elektinius parametrus. Montuodami visada naudokite tinkamo dydžio veržliaraktį, kad nepažeistumėte korpuso.
