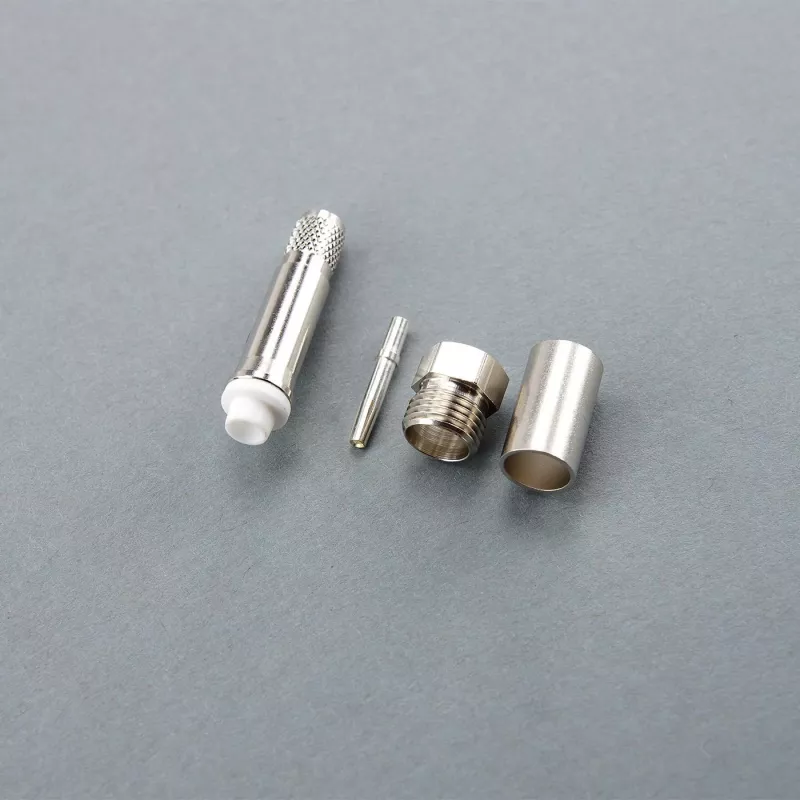

Telegärtner FME lizdinis crimp jungtis LMR-240 kabeliui, 50 omų, DC-3 GHz, nikeliuotas žalvaris, auksuotas kontaktas J01701A0003Z

Dažnių diapazonas nuo DC iki 3 GHz su VSWR ≤1,3 esant 2,5 GHz – tai užtikrina švarią signalo perdavimą net reikliausiose RF sistemose. Telegärtner FME lizdinė crimp jungtis, skirta LMR-240 kabeliui, pasižymi 50 omų varža ir patikima konstrukcija, tinkančia tiek mobiliosioms, tiek stacionarioms instaliacijoms.

Kodėl verta rinktis

• Platus dažnių ruožas: DC–3 GHz su VSWR ≤1,3 (esant 2,5 GHz) – minimalūs atspindžiai ir stabilus signalas.
• Ilgaamžiškumas: žalvarinis korpusas, padengtas nikeliu, ir auksuotas centrinis kontaktas atlaiko ≥500 sujungimo ciklų.
• Tikslus suderinamumas: skirta LMR-240 kabeliui (G30 grupė, 1,5/3,8), vidinis dielektrikas 1,5 mm, išorinis – 3,8 mm.
• Atsparumas aplinkai: veikimo temperatūra nuo -40 °C iki +85 °C, atitinka RoHS reikalavimus.

Techniniai duomenys

• Jungties tipas: FME lizdinė (female)
• Tvirtinimo būdas: crimp
• Kabelio suderinamumas: LMR-240
• Varža: 50 omų
• Dažnių diapazonas: DC–3 GHz
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontakto medžiaga: žalvaris, auksuotas
• Izoliacija: PTFE
• Veikimo temperatūra: -40 °C iki +85 °C
• Sujungimo ciklai: ≥500
• Montavimo tipas: kabelio montavimas

Kam tinka

Ši jungtis skirta RF technikams, montuotojams ir įmonėms, kuriančioms patikimus ryšio sprendimus su LMR-240 kabeliu. Idealiai tinka mobiliojo ryšio bazinėms stotims, antenų sistemoms, testavimo įrangai ir kitoms aukšto dažnio aplikacijoms, kur reikalingas stabilus 50 omų kelias iki 3 GHz.

Kaip naudoti

Jungtis tvirtinama prie LMR-240 kabelio naudojant specialius crimp įrankius. Prieš montavimą nuimkite kabelio izoliaciją taip, kad vidinis dielektrikas (1,5 mm) ir išorinis ekranas (3,8 mm) atitiktų jungties konstrukciją. Tada užspauskite centrinį kontaktą ir korpusą crimp įrankiu, užtikrindami patikimą elektrinį ryšį. Rekomenduojama naudoti tik profesionalius įrankius, kad būtų išvengta pažeidimų.

Patarimas: prieš montuodami patikrinkite, ar kabelio skersmuo tiksliai atitinka LMR-240 specifikaciją. Naudokite aukštos kokybės crimp įrankius ir periodiškai tikrinkite VSWR, kad išlaikytumėte optimalų signalo perdavimą. Sandėliuokite jungtis sausose patalpose, kad išvengtumėte korozijos.
