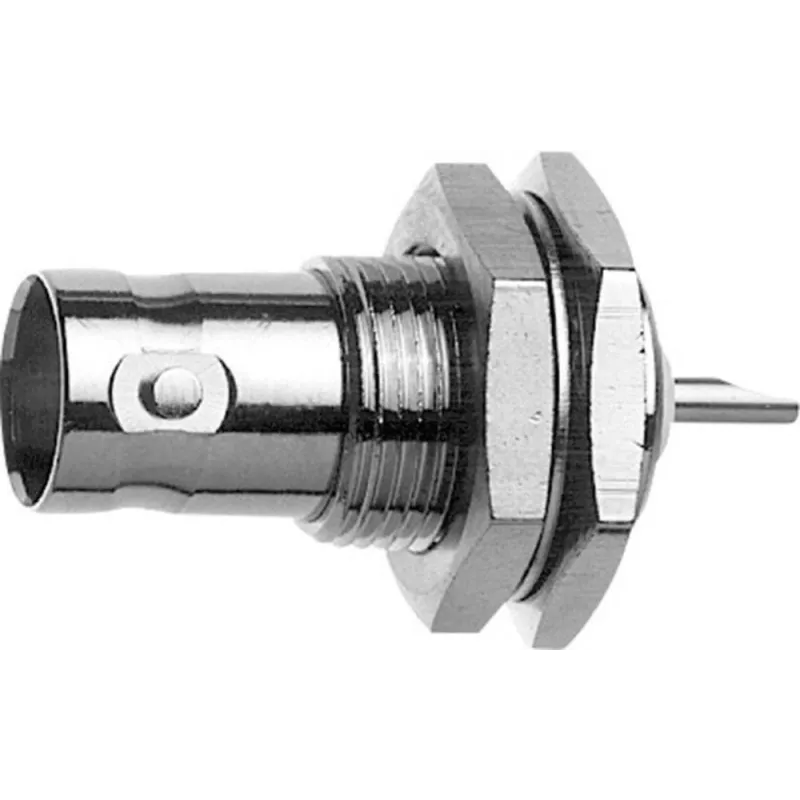

Telegärtner BNC skydinis lizdas 75 Ohm, Z04 - 5 vienetai J01003A0027

Telegärtner BNC skydinis lizdas pasižymi preciziniu 75 Ohm impedansu, kuris užtikrina patikimą RF ir vaizdo signalų perdavimą. Penkių vienetų pakuotė paruošta montavimui į skydą, kai reikia kelių jungčių.

Privalumai

• BNC lizdas (moteriškas) su lituojamu centriniu kontaktu
• 75 Ohm impedansas, dažnių diapazonas nuo DC iki 1 GHz
• Skydinis montavimas, 12,7 mm tvirtinimo anga
• Auksu padengtas berilio vario centrinis kontaktas, nikeliuotas žalvarinis korpusas
• 5 vienetų pakuotė

Kasdienis naudojimas

Šis skydinis lizdas skirtas paprastam montavimui į skydą transliacijos, CCTV ar testavimo įrangoje. Lituojamas centrinis kontaktas užtikrina ilgaamžį sujungimą, o PTFE izoliatorius ir auksu padengti kontaktai išlaiko signalo vientisumą plačiame temperatūrų diapazone nuo -55°C iki +155°C.

Specifikacijos

• Jungties tipas: BNC
• Lytis: lizdas (moteriškas)
• Impedansas: 75 Ohm
• Montavimo tipas: skydinis (bulkhead)
• Korpuso forma: tiesus
• Terminavimo metodas: litavimas (centrinis kontaktas)
• Dažnių diapazonas: DC – 1 GHz
• Įtampos vertė: 500 V (pikinė)
• Izoliacijos varža: ≥ 5 GΩ
• Kontakto danga: auksas
• Korpuso danga: nikelis
• Izoliatoriaus medžiaga: PTFE
• Korpuso medžiaga: žalvaris
• Kontakto medžiaga: berilio varis
• Dielektrinė atsparumo įtampa: 1500 Vrms
• VSWR: ≤ 1,2 esant 1 GHz
• Darbinė temperatūra: nuo -55°C iki +155°C
• Maks. skydo storis: 4,5 mm
• Tvirtinimo angos skersmuo: 12,7 mm

Pabaigos pastaba

Telegärtner Z04 serija užtikrina patikimą 75 Ohm BNC sąsają profesionaliam montavimui. Visos esminės specifikacijos patvirtintos šiai penkių dalių pakuotei.
