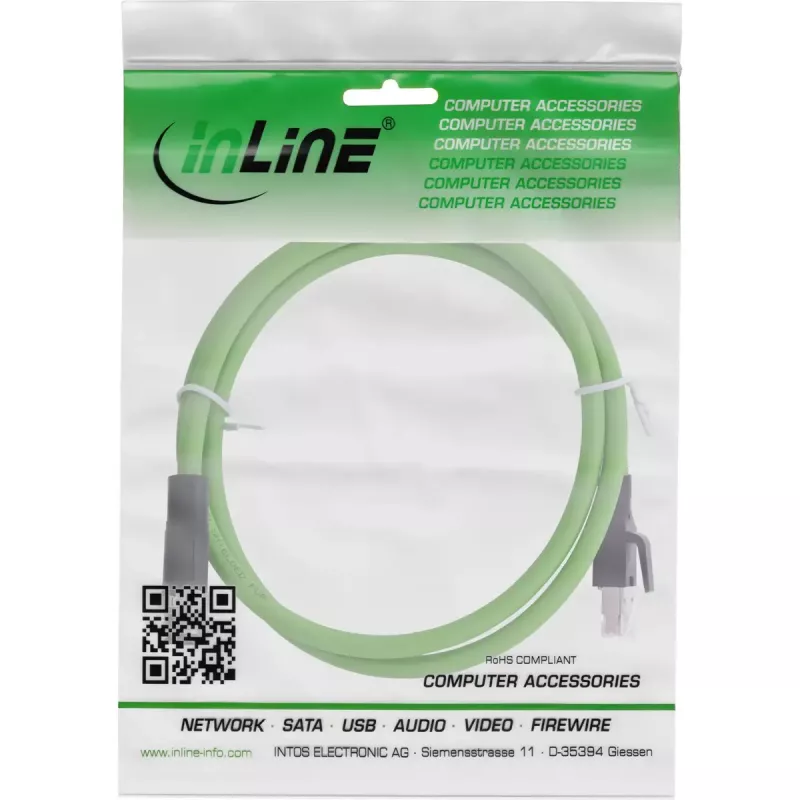

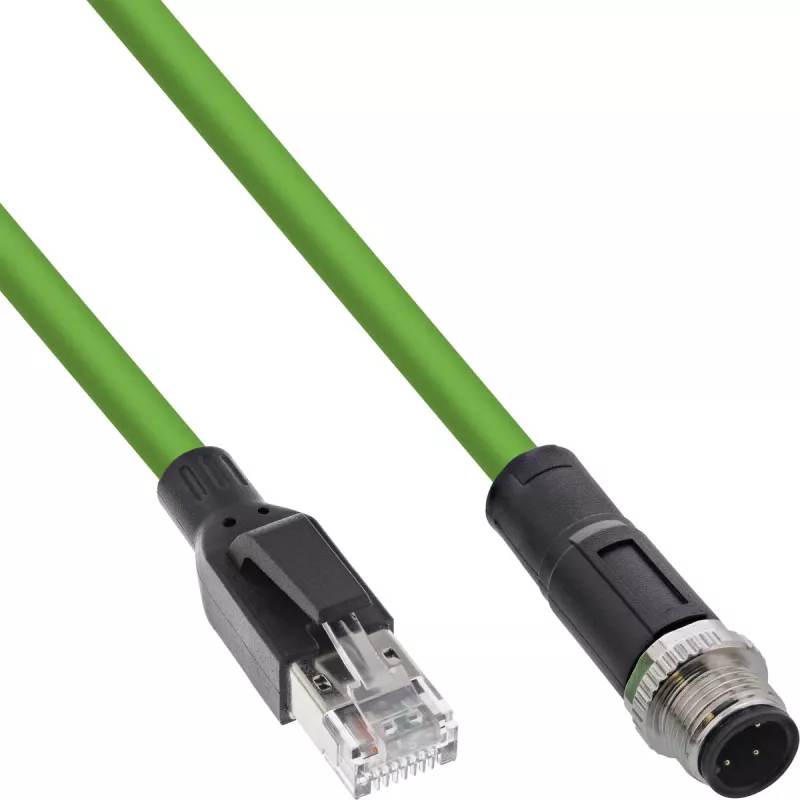

InLine pramoninis tinklo kabelis M12 4 kontaktų D-koduotas kištukas į RJ45, PUR 1 m

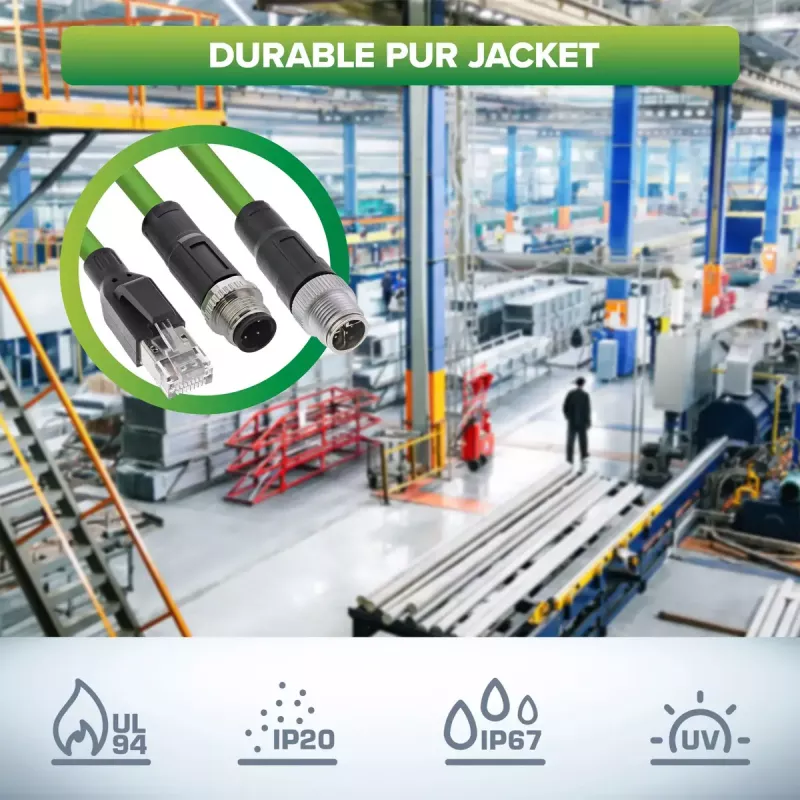

Šis InLine pramoninis tinklo kabelis M12 4 kontaktų D-koduotas į RJ45 (1 m) yra patvari pramoninė Ethernet jungtis, skirta automatizavimo ir lauko magistralės sistemoms. Jis sujungia vandeniui atsparų IP67 M12 D-koduotą kištuką su IP20 RJ45 lizdu ir PUR apvalkalu, kuris yra liepsną slopinantis (UL 94), atsparus alyvoms ir UV spinduliams, dilimui atsparus ir be halogenų. Kabelis palaiko D-koduotą CAT5E našumą, užtikrinantį duomenų perdavimo spartą iki 100 Mbit/s, ir yra optimizuotas naudoti gamybos linijose, mechaninėje inžinerijoje ir kitose sudėtingose pramoninėse aplinkose.

Privalumai

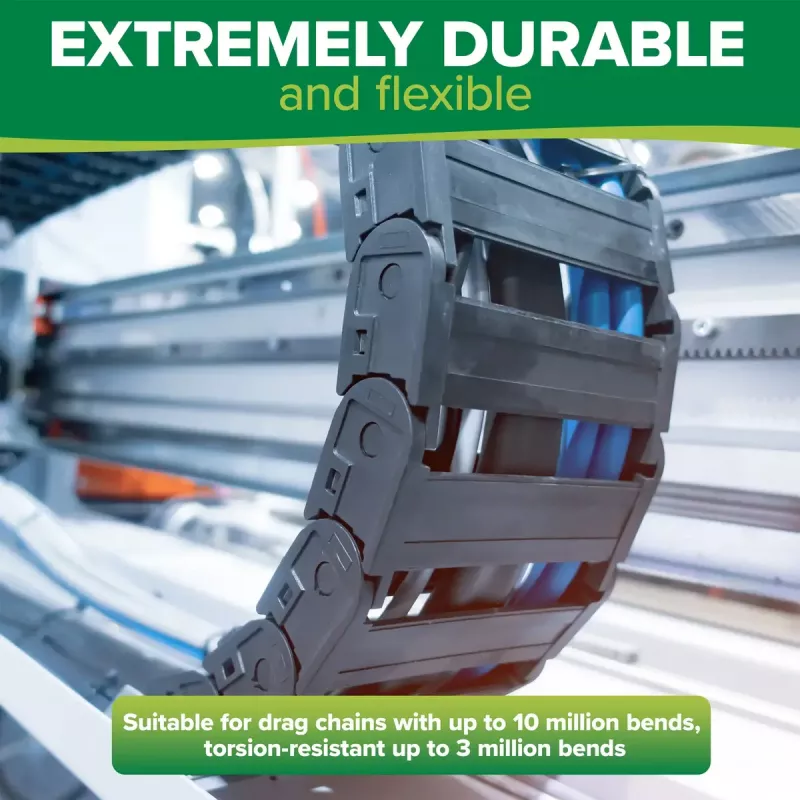

Kabelis užtikrina patikimą CAT5E klasės duomenų perdavimą iki 100 Mbit/s su ekranuota SF/UTP konstrukcija ir AWG 24 laidininkais. PUR apvalkalas suteikia didelį atsparumą cheminėms medžiagoms, alyvoms ir mechaniniam dilimui, išlikdamas be halogenų ir liepsną slopinantis. M12 jungtis yra apsaugota pagal IP67 standartą, todėl tinka naudoti drėgnose ar dulkėtose vietose. Kabelis sukurtas dideliam mechaniniam patvarumui: tinka naudoti kabelių grandinėse iki 10 milijonų lenkimų ir atsparus sukimui iki 3 milijonų ciklų.

Tinkamas naudoti

• Pramoniniams Ethernet ryšiams automatizavimo ir lauko magistralės sistemose
• Gamybos linijose ir konvejerių sistemose su judančiais kabeliais
• Mechaninės inžinerijos įrangoje ir mašinų valdymo spintose
• Aplinkose su alyvomis, UV spinduliais ar abrazyvinėmis sąlygomis

Pagrindinės techninės specifikacijos

• Kabelio ilgis: 1 m
• 1 jungtis: M12 4 kontaktų D-koduotas (IP67)
• 2 jungtis: RJ45 (IP20)
• Našumas: D-koduotas CAT5E, iki 100 Mbit/s
• Laidininko skerspjūvis: AWG 24 (2 poros)
• Ekranavimas: SF/UTP
• Apvalkalo medžiaga: PUR, be halogenų, liepsną slopinantis (UL 94), atsparus alyvoms ir UV spinduliams
• Dinaminis lenkimo spindulys: >98 mm (tinkamumas kabelių grandinėms iki 10 mln. lenkimų)
• Atsparumas sukimui: iki 3 mln. ciklų
• Darbinė temperatūra: nuo -25 iki +70 °C
• Laikymo temperatūra: nuo -40 iki +80 °C
• Išėjimo skersmuo: 6,5 mm
• Spalva: žalia

Kaip naudoti

Prijunkite M12 4 kontaktų D-koduotą kištuką prie atitinkamo M12 D-koduoto lizdo ant pramoninio įrenginio ar skydelio, o RJ45 kištuką įjunkite į tinklo jungiklį, maršrutizatorių ar Ethernet įvestį. Įsitikinkite, kad M12 jungčių D-kodavimas sutampa. Kabelį tieskite laikydamiesi nurodyto dinaminio lenkimo spindulio, venkite aštrių lenkimų; pritvirtinkite kabelį kabelių grandinėse ar kabelių kanaluose pagal montavimo reikalavimus. Prieš naudodami M12 jungtį drėgnoje aplinkoje, patikrinkite sandarinimo paviršius, ar nėra nešvarumų ar pažeidimų.

Rekomendacijos

Siekiant patikimo ilgalaikio veikimo, montuokite kabelį neviršydami nurodyto dinaminio lenkimo spindulio ir laikykitės sukimo ribų. IP67 M12 pusę naudokite atvirose ar drėgnose vietose, o IP20 RJ45 pusę – tik apsaugotuose korpusuose ar skirstomosiose spintose. Periodiškai tikrinkite jungtis, ar nėra užterštumo, ir pakeiskite kabelį, jei PUR apvalkalas rodo didelį susidėvėjimą.
