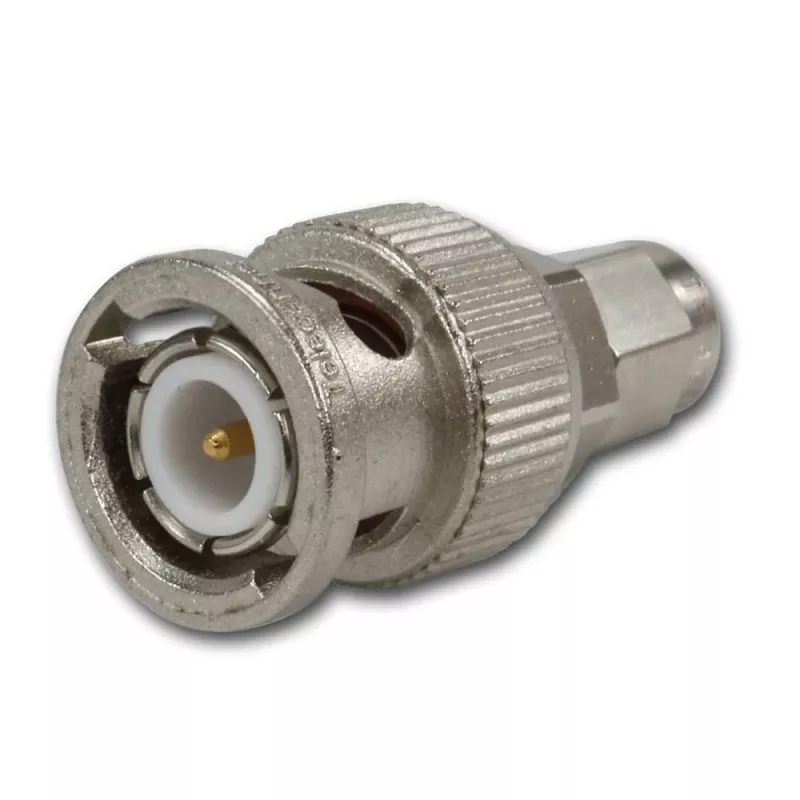

Telegärtner BNC male to SMA male koaksialinis adapteris, 50 omų, DC-4 GHz, nikeliuotas žalvaris J01008A0018

Kai BNC kabelį reikia prijungti prie SMA prievado, netinkamas adapteris gali sukelti signalo nuostolius, atspindžius ar mechaninį nesuderinamumą. Telegärtner J01008A0018 tai sprendžia precizišku linijiniu adapteriu, kuris konvertuoja BNC male sąsają į SMA male sąsają, išlaikydamas stabilią 50 Ω varžą nuo DC iki 4 GHz.

Kam skirtas

RF technikams, testavimo inžinieriams ir montuotojams, kuriems reikia patikimo, mažų nuostolių perėjimo tarp BNC ir SMA sistemų laboratorijose, instrumentuose ar antenų įrangoje.

Pagrindinės savybės

• BNC male į SMA male koaksialinis adapteris, linijinės konfigūracijos
• 50 Ω varža su mažu VSWR (maks. 1,3:1 esant 3 GHz)
• Nikeliuotas žalvarinis korpusas ir auksuoti žalvariniai kontaktai – ilgaamžiškumas ir atsparumas korozijai
• PTFE izoliatorius užtikrina stabilias elektrines savybes plačiame temperatūrų diapazone
• Darbinė temperatūra: -40 °C iki +85 °C

Specifikacijos

• Jungtis A: BNC male
• Jungtis B: SMA male
• Varža: 50 Ω
• Dažnių diapazonas: DC – 4 GHz
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų medžiaga: žalvaris, auksuotas
• Izoliatorius: PTFE
• VSWR (maks.): 1,3:1 esant 3 GHz
• Įterpimo nuostoliai (maks.): 0,2 dB esant 3 GHz
• Dielektrinė atsparumas įtampai: 1500 Vrms
• Izoliacijos varža: ≥ 5000 MΩ
• Kontaktų varža (centrinis): ≤ 1,5 mΩ
• Kontaktų varža (išorinis): ≤ 1 mΩ
• Darbinė temperatūra: -40 °C iki +85 °C
• Montavimo tipas: linijinis / laisvai kabantis

Naudojimo patarimai

Siekiant geriausio veikimo, įsitikinkite, kad abi jungtys yra švarios ir tinkamai priveržtos. Neviršykite nurodyto dažnių diapazono, kad išlaikytumėte signalo vientisumą.

Patarimas: prieš jungdami adapterį, nuvalykite kontaktus izopropilo alkoholiu ir patikrinkite, ar BNC jungtis tvirtai užsifiksuoja. Tai užtikrins patikimą ryšį ir prailgins įrangos tarnavimo laiką.
