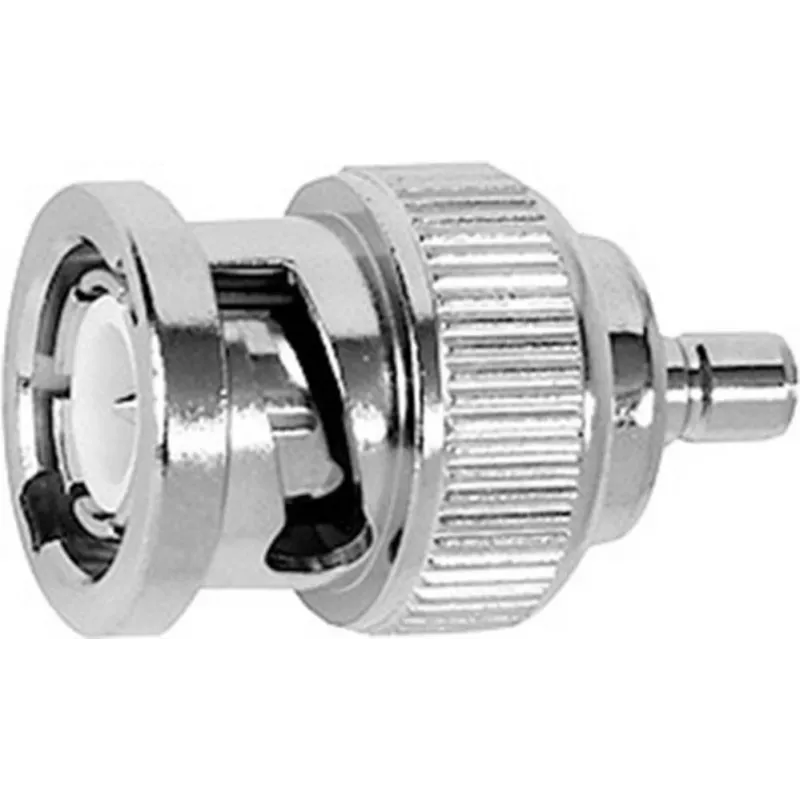

TELEGÄRTNER BNC kištukas – SMB kištukas koaksialinis adapteris, 50 omų, nikeliuotas žalvaris, J01008G0038

Dažnių diapazonas nuo DC iki 4 GHz ir 50 omų varža – tai pagrindiniai parametrai, užtikrinantys, kad šis TELEGÄRTNER adapteris perduos signalą beveik be nuostolių net reikliausiuose RF matavimuose. BNC kištukas sujungiamas su SMB kištuku, todėl galite lengvai suderinti skirtingų tipų jungtis laboratorijoje, transliacijų centre ar telekomunikacijų infrastruktūroje.

Kodėl verta rinktis

• Preciziškai apdirbtas žalvarinis korpusas, padengtas nikeliu – atsparus korozijai ir ilgaamžis.
• Auksuoti kontaktai užtikrina mažą kontaktinę varžą ir stabilų signalo perdavimą.
• PTFE izoliacija išlaiko puikias dielektrines savybes visame darbinių temperatūrų diapazone.
• Standartinis 50 omų impedansas – suderinamas su dauguma RF įrangos.

Kam tinka

Šis adapteris skirtas RF testavimo ir matavimo sistemoms, transliacijos įrangos sujungimui, telekomunikacijų tinklams bei laboratoriniams prototipams. Jis pravers inžinieriams, technikams ir visiems, kurie dirba su aukšto dažnio signalais.

Pagrindinės specifikacijos

• 1 jungtis: BNC kištukas (vyriškas)
• 2 jungtis: SMB kištukas (vyriškas)
• Impedansas: 50 omų
• Dažnių diapazonas: DC–4 GHz
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų medžiaga: žalvaris, auksuotas
• Izoliacija: PTFE
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• VSWR: ≤ 1,3 esant 1 GHz
• Dielektrinė atsparumas įtampai: 1,5 kV RMS
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1 mΩ

Naudojimo patarimai

Prieš jungdami adapterį, įsitikinkite, kad abiejų jungčių tipai atitinka – BNC jungtis turi fiksuojamąjį bajonetinį užraktą, o SMB – snapelinį. Nenaudokite jėgos, kad nepažeistumėte kontaktų. Laikykite adapterį švarioje, sausoje vietoje, kad išvengtumėte oksidacijos. Periodiškai patikrinkite, ar kontaktai nėra užteršti – tai padės išlaikyti žemą VSWR ir stabilų signalą.

Produktas atitinka RoHS reikalavimus. Parduodama po vieną vienetą.
