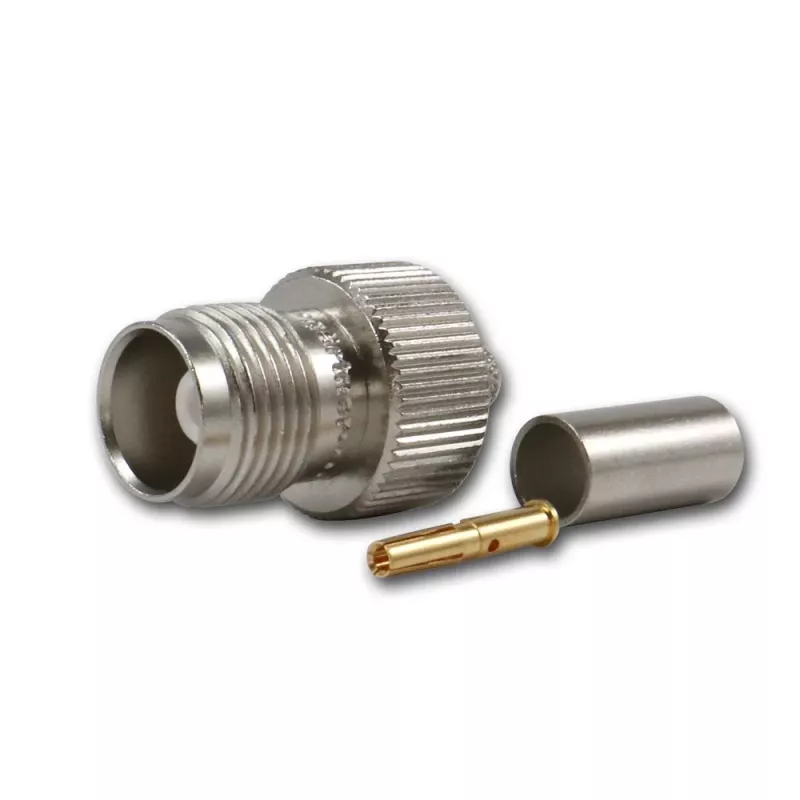

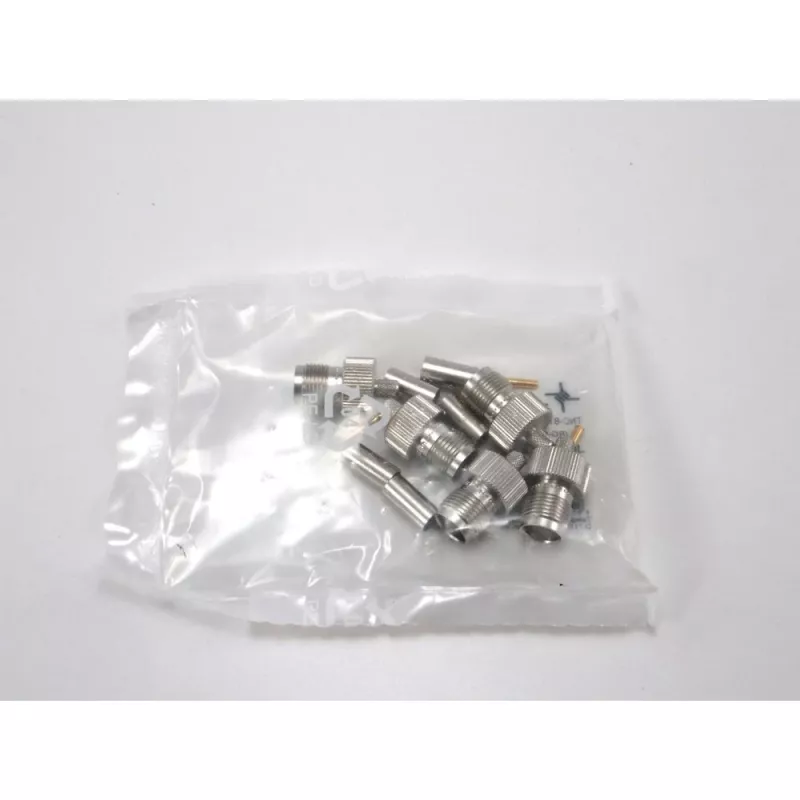

TELEGÄRTNER TNC moteriškoji jungtis (lizdas) RG-58 kabeliui, 50 omų, crimp/lituoti, DC-11 GHz

Kai belaidžio ryšio ar testavimo įranga turi veikti nepriekaištingai iki 11 GHz, kiekvienas jungties taškas tampa kritinis. TELEGÄRTNER TNC moteriškoji jungtis (lizdas) su srieginiu fiksavimu užtikrina stabilų kontaktą net vibracijų veikiamoje aplinkoje, o VSWR ≤1,2 esant 6 GHz reiškia minimalų signalo atspindį – tai tiesiogiai lemia matavimų tikslumą ir ryšio kokybę.

Kodėl verta rinktis profesionalams

• Platus dažnių diapazonas: nuo DC iki 11 GHz su puikiomis VSWR charakteristikomis.
• Patvari konstrukcija: žalvarinis korpusas su nikelio danga, auksu padengtas centrinis kontaktas.
• Ilgas tarnavimo laikas: ≥500 sujungimo ciklų.
• Platus kabelių suderinamumas: RG-58, RG-141, RG-142, RG-223, RG-400, URM 43, URM 76, KX 15.
• Atsparumas aplinkai: darbinė temperatūra nuo -55 °C iki +155 °C.

Techniniai duomenys

• Jungties tipas: TNC
• Lytis: moteriškoji (lizdas)
• Impedansas: 50 omų
• Montavimas: kabelinis
• Prijungimas: centrinis kontaktas lituojamas, išorinis – crimp
• Dažnių diapazonas: DC–11 GHz
• VSWR: ≤1,2 esant 6 GHz
• Dielektriko atsparumas įtampai: 1500 Veff
• Darbinė įtampa: 500 Veff
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinis kontaktas: žalvaris, auksuotas
• Izoliatorius: PTFE
• Sujungimo mechanizmas: srieginis
• Sujungimo ciklai: ≥500
• Darbinė temperatūra: -55 °C iki +155 °C

Kam tinka

Ši jungtis skirta inžinieriams ir technikams, dirbantiems su belaidžio ryšio sistemomis, telekomunikacijų įranga, matavimo prietaisais bei koaksialiniais kabeliais. Ji puikiai tinka tiek prototipų kūrimui, tiek gamybinių linijų testavimui, kur reikalingas patikimas ir ilgaamžis RF sujungimas.

Kaip naudoti

Nuimkite kabelio izoliaciją pagal jungties konstrukciją, centrinį laidininką prilituokite prie centrinio kontakto, o ekranavimo pynę sutvirtinkite crimp įrankiu. Srieginis sujungimas užtikrina tvirtą fiksaciją – prieš montuodami įsitikinkite, kad kabelio tipas atitinka rekomenduojamus RG ar URM standartus.

Patarimas: naudokite tinkamo dydžio crimp įrankį ir kontroliuokite VSWR matuokliu – tai padės išvengti signalo nuostolių ir prailgins jungties tarnavimo laiką net intensyvaus naudojimo sąlygomis.
