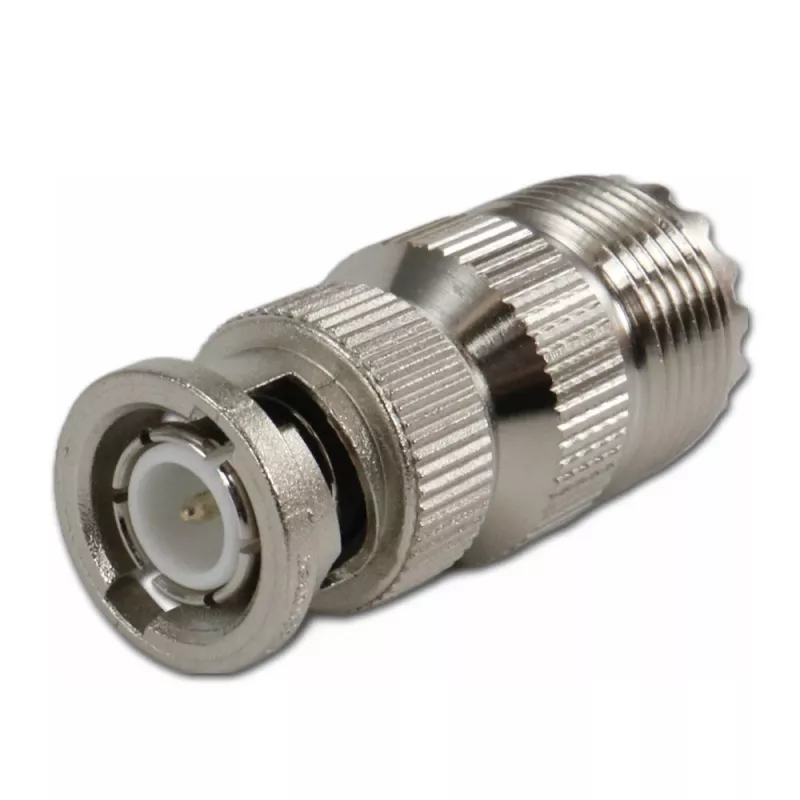

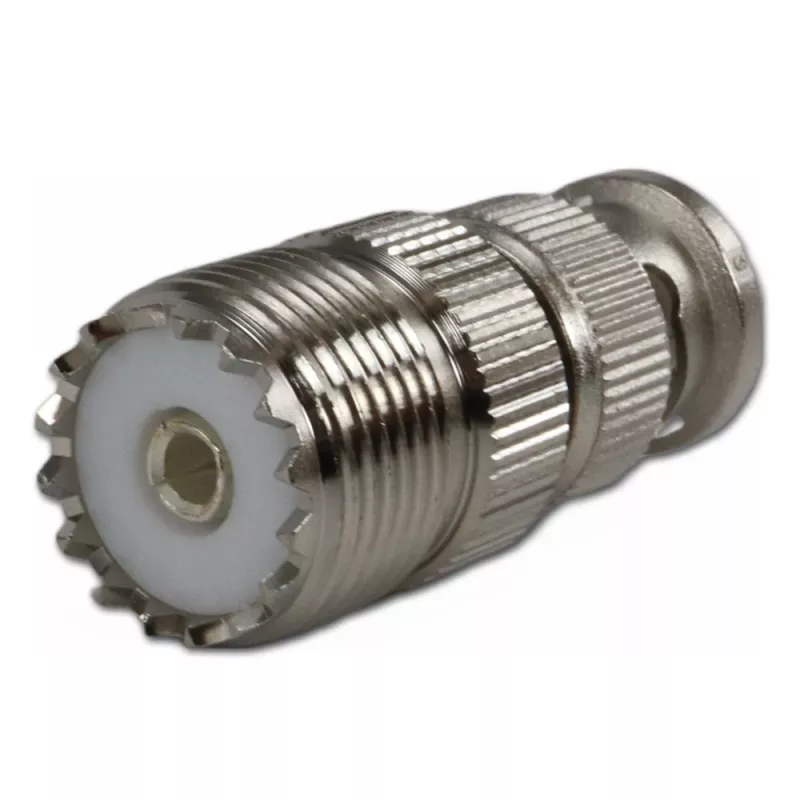

Telegärtner BNC kištukas į UHF lizdą koaksialinis adapteris J01008A0803

Telegärtner J01008A0803 adapteris užtikrina patikimą 50 Ω varžos suderinimą nuo BNC kištuko iki UHF lizdo, veikdamas iki 300 MHz dažnio. Profesionalioje RF aplinkoje, kur reikia sujungti skirtingų tipų jungtis, šis adapteris tampa patikimu sprendimu.

Privalumai, svarbūs Jūsų darbui

• BNC kištukas (vyriškas) ir UHF lizdas (moteriškas) – sujungia nesuderinamus įrenginius.
• 50 Ω varža BNC pusėje – išlaiko signalo vientisumą.
• Dažnių diapazonas nuo DC iki 300 MHz – tinka testavimo, transliavimo ir priežiūros darbams.
• Nikeliuotas žalvarinis korpusas – atsparus korozijai ir mechaniniam poveikiui.
• Auksuoti berilio vario kontaktai – maža kontaktinė varža, ilgaamžiškumas.
• PTFE izoliatorius – stabilūs parametrai nuo -40 °C iki +85 °C.
• 500 sujungimo ciklų – ilgas tarnavimo laikas net intensyviai naudojant.

Kam skirtas

Šis adapteris sukurtas RF inžinieriams, techninės priežiūros specialistams ir įmonėms, kurios naudoja BNC ir UHF jungtis. Jis puikiai tinka:

• Testavimo stendams, kur reikia greitai perjungti skirtingus jungčių tipus.
• Transliavimo įrangai, kur BNC ir UHF sąsajos turi veikti kartu.
• RF techninės priežiūros darbams, kai reikalingas patikimas ir ilgaamžis sprendimas.

Pagrindinės specifikacijos

• Jungtis A: BNC kištukas (vyriškas)
• Jungtis B: UHF lizdas (moteriškas)
• Korpuso forma: tiesus
• Varža: 50 Ω
• Dažnių diapazonas: DC–300 MHz
• Korpuso medžiaga: žalvaris
• Korpuso danga: nikelis
• Kontaktų medžiaga: berilio varis
• Kontaktų danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Dielektrinė atsparumas įtampai: 1,5 kVeff
• Izoliacijos varža: ≥ 5 GΩ
• Vidinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1 mΩ
• Darbinė temperatūra: -40 °C iki +85 °C
• Sujungimo ciklai: 500

Kaip naudoti

Adapteris yra tiesaus tipo, todėl jį paprasta prijungti: BNC kištuką įkiškite į atitinkamą BNC lizdą, o UHF lizdą prijunkite prie UHF kištuko. Prieš jungdami įsitikinkite, kad abiejų pusių varža yra 50 Ω ir kad dažnis neviršija 300 MHz. Dėl tvirto nikeliuoto korpuso ir auksuotų kontaktų adapteris atlaiko kasdienį naudojimą profesionalioje aplinkoje.

Pabaigai

Telegärtner precizinė gamyba garantuoja stabilią varžą ir mažus nuostolius – tai patikimas pasirinkimas profesionaliam RF ryšiui. Rekomenduojame laikyti atsarginį adapterį, kad netikėtai sugedus jungčiai, darbas nesustotų.
