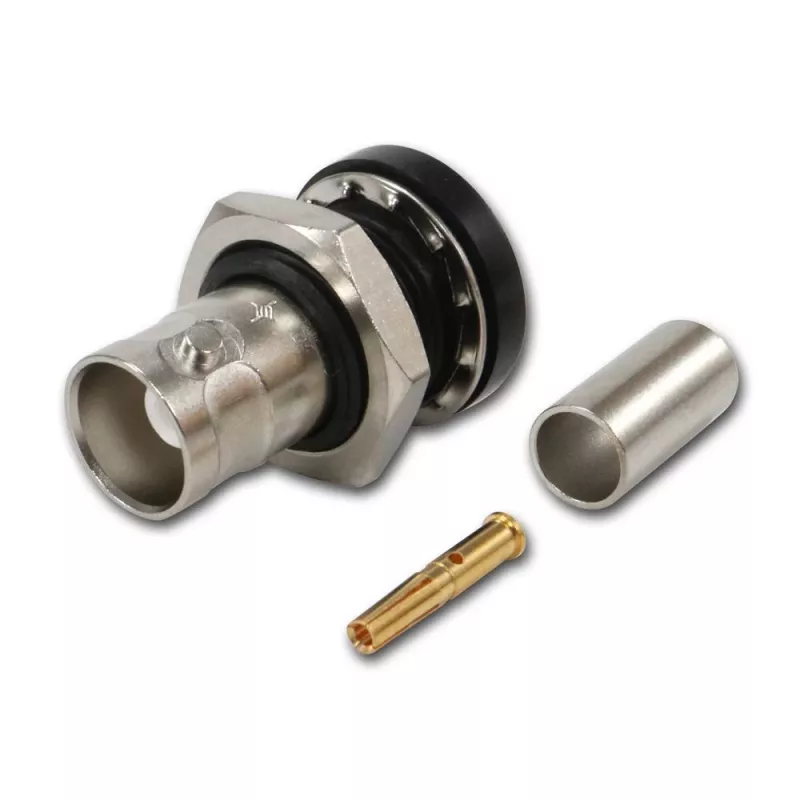

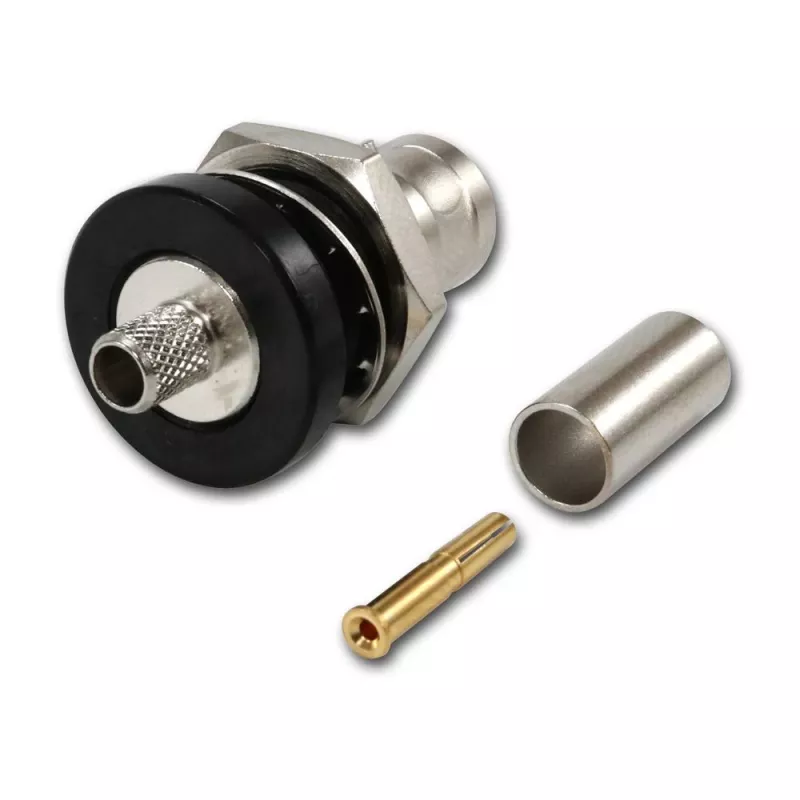

Telegärtner BNC kabelio lizdas Crimp G01 50 Ohm, Crimp/Crimp, izoliuotas flanšas, A1305, Z04, G01 (RG-58 C/U) - 5 vnt.

Kai reikia stabilaus 50 omų ryšio nuo nuolatinės srovės iki 4 GHz, Telegärtner BNC kabelio lizdas su izoliuotu flanšu užtikrina patikimą signalo perdavimą net ir reikliose profesionaliose sistemose. Šis jungtis su crimp/crimp tvirtinimu abiem – centriniam ir išoriniam – laidininkams yra suprojektuota ilgalaikiam naudojimui su RG-58 C/U kabeliu.

Kodėl verta rinktis

• Platus dažnių diapazonas: nuo nuolatinės srovės iki 4 GHz
• 50 omų varža, atitinkanti standartines RF taikymo sritis
• Crimp tvirtinimas abiem laidininkams – patvarus ir atsparus vibracijai
• Izoliuotas flanšas apsaugo nuo įžeminimo kilpų atsiradimo
• Auksuoti kontaktai užtikrina mažą kontaktinę varžą ir atsparumą korozijai
• Tiekiama 5 vienetų pakuotėje

Techninė specifikacija

• Jungties tipas: BNC (bajoneto fiksavimo)
• Lytis: lizdas (moteriškoji)
• Varža: 50 Ohm
• Montavimas: skydinis su izoliuotu flanšu
• Tvirtinimas: crimp (centrinis ir išorinis)
• Suderinamas kabelis: RG-58 C/U (G01 grupė)
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų medžiaga: žalvaris, auksuotas
• Izoliatorius: PTFE
• Dažnių diapazonas: DC–4 GHz
• Įtampos nominalas: 500 V RMS
• Darbinė temperatūra: -40 °C iki +85 °C
• Atitinka RoHS reikalavimus

Kam tinka

Šis Telegärtner BNC lizdas (modelis 100023374, serija A1305) skirtas profesionaliems montuotojams, inžinieriams ir įmonėms, kuriančioms RF ryšio sistemas, matavimo įrangą ar vaizdo perdavimo sprendimus. Izoliuotas flanšas ypač naudingas, kai reikia išvengti nepageidaujamų įžeminimo kilpų, pavyzdžiui, laboratorinėse ar studijinėse aplinkose.

Kaip naudoti

Jungtis montuojama į skydą ar korpusą, naudojant izoliuotą flanšą. Prie RG-58 C/U kabelio tvirtinama specialiu crimp įrankiu – taip užtikrinamas patikimas mechaninis ir elektrinis kontaktas. Dėl bajoneto fiksavimo BNC sujungimas atliekamas greitai ir saugiai, be sriegio.

Patarimas: prieš montuodami įsitikinkite, kad kabelio ruožas yra tinkamai paruoštas – nuimkite izoliaciją tiksliai pagal crimp reikalavimus. Naudokite kalibruotą crimp įrankį, kad išvengtumėte pažeidimų. Periodiškai tikrinkite kontaktų būklę, ypač jei įranga naudojama lauke ar drėgnose patalpose.
