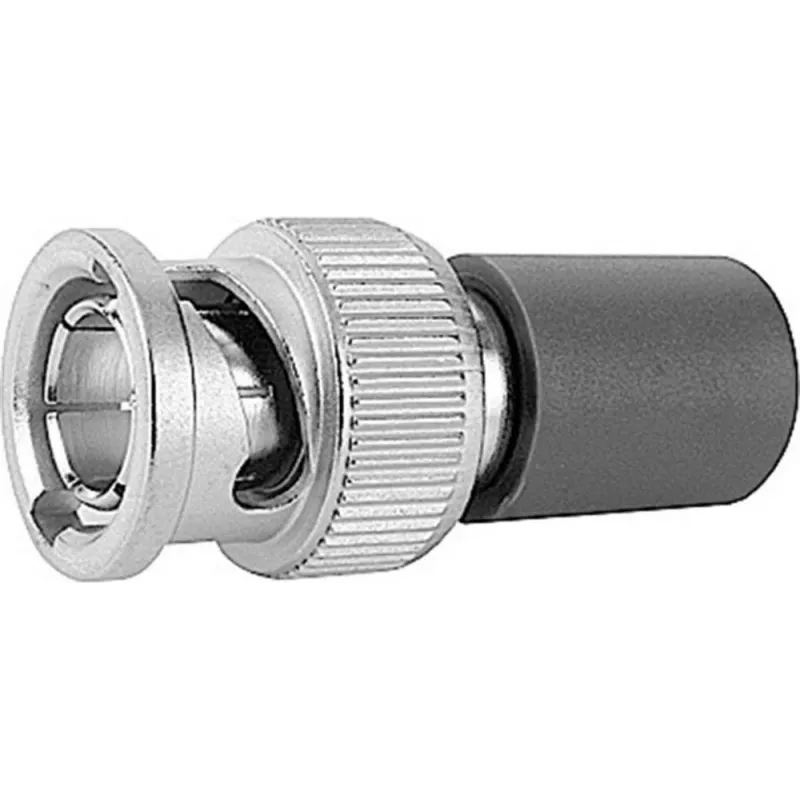

Telegärtner BNC 75 omų terminatorius, vyriškas, 1 W, DC-1 GHz, nikeliuotas žalvaris, J01006A0001

VSWR < 1,2 visame DC-1 GHz dažnių diapazone — tai svarbiausia šio Telegärtner J01006A0001 terminatoriaus charakteristika, lemianti, kad 75 omų koaksialinėje linijoje neatsiranda atspindžių, galinčių iškraipyti vaizdo signalą ar matavimų rezultatus. Naudojamas ten, kur nenaudojami BNC lizdai turi būti uždaromi: vaizdo komutacinėse panelėse, skirstytuvuose, matavimo prietaisuose.

Kodėl verta rinktis

• 75 omų varža tiksliai atitinka koaksialinę vaizdo ir RF infrastruktūrą
• Auksuoti kontaktai užtikrina mažą pereinamąją varžą ir ilgaamžiškumą
• Nikeliuotas žalvaris atlaiko dažną prijungimo ir atjungimo ciklą
• PTFE izoliatorius išlaiko parametrus plačiame temperatūrų diapazone

Techniniai duomenys

• Jungties tipas: BNC vyriškas (bajonetinė fiksacija)
• Varža: 75 Ω
• Dažnių diapazonas: DC-1 GHz
• Galia: 1 W
• VSWR: < 1,2
• Korpusas: žalvaris, nikeliuotas; kontaktas: žalvaris, auksuotas
• Darbinė temperatūra: -40 °C iki +85 °C
• Maksimali įtampa: 500 V piko; dielektrinė atsparumo įtampa: 1500 V RMS esant 50 Hz
• Izoliacijos varža: ≥ 5 GΩ

Kam tinka

Transliavimo studijų, vaizdo stebėjimo sistemų ir RF laboratorijų technikams, kuriems reikia patikimai uždaryti nenaudojamus BNC lizdus vaizdo maršrutizatoriuose, skirstytuvuose ar matavimo prietaisuose. Tinka ir kaip žinoma 75 omų apkrova kalibruojant matavimo įrangą.

Naudojimas

Terminatorius tvirtinamas tiesiai ant BNC lizdo sukant bajonetiniu fiksavimo mechanizmu, kol užsifiksuoja. Kompaktiška konstrukcija leidžia jį naudoti tankiai sukomplektuotuose komutaciniuose panelėse ir prietaisų galinėse plokštėse.

Patarimas: prieš prijungdami įsitikinkite, kad lizdo varža taip pat 75 Ω — 50 omų sistemoje šis terminatorius neatliks savo funkcijos. Periodiškai patikrinkite, ar bajonetinis fiksatorius tvirtai laikosi, ypač ten, kur kabeliai dažnai perjungiami.
