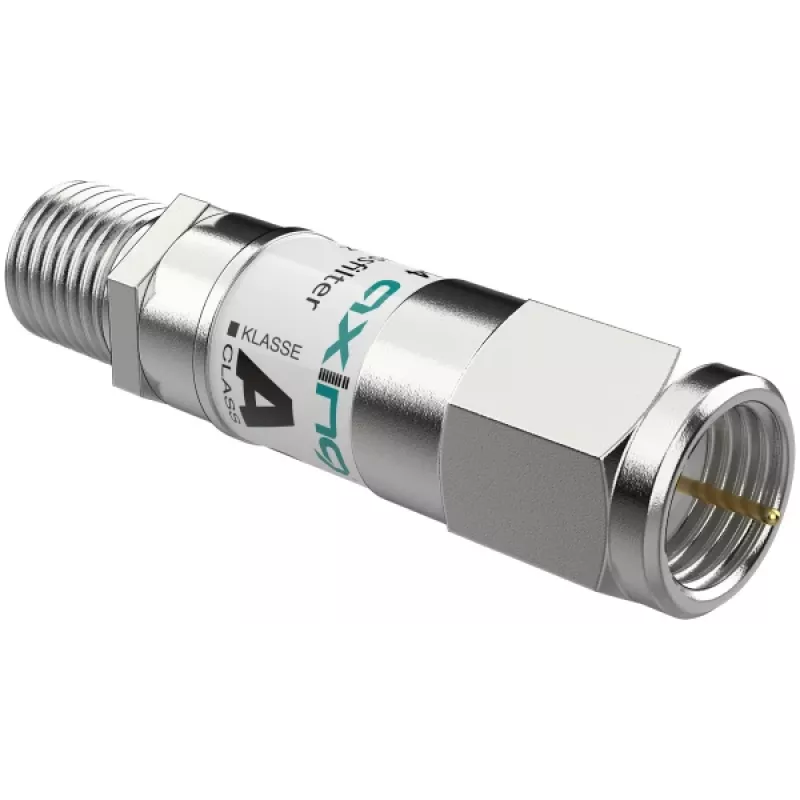

AXING EoC Low-Pass Filter TZU 198-64 5-65 MHz F-Female to F-Male

Norint užtikrinti stabilų Ethernet per koaksialinį kabelį (EoC) ryšį, būtina tiksliai atskirti dažnių juostas. AXING EoC Low-Pass Filter TZU 198-64 yra būtent toks sprendimas – jis praleidžia žemo dažnio signalus (5–65 MHz) ir efektyviai slopina aukštesnius dažnius nuo 85 iki 2400 MHz, pašalindamas trukdžius iš CATV tinklų.

Privalumai profesionalams

Šis filtras užtikrina aukštą stopjuostos slopinimą (>40 dB ties 85 MHz, >60 dB ties 200 MHz), todėl EoC įranga veikia be klaidų net intensyvaus RF eismo sąlygomis. Dėl kompaktiškos konstrukcijos ir F-Female / F-Male jungčių jį lengva integruoti į esamą kabelinę infrastruktūrą. Nikeliuotas žalvarinis korpusas garantuoja >100 dB ekranavimo efektyvumą (A klasė) – tai ypač svarbu triukšmingoje aplinkoje.

Kam tinka

• EoC sistemų (pvz., MoCA, G.hn) diegimui daugiabučiuose ar biuruose

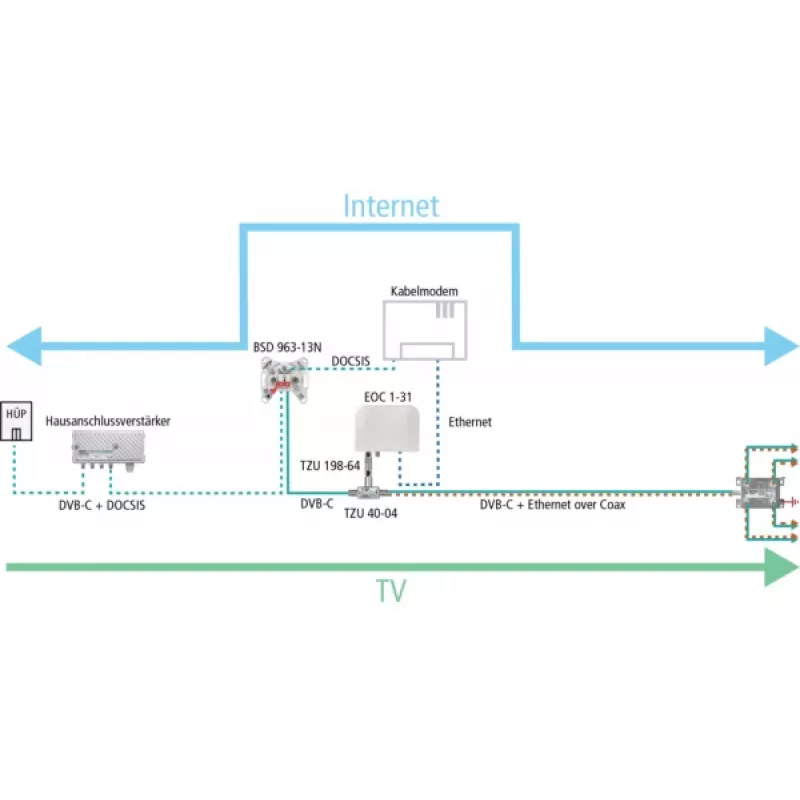

• CATV tinklų atnaujinimui, kai reikia atskirti duomenų ir TV signalus
• RF skirstymo grandinėms, kuriose būtinas žemų dažnių pralaidumas

Pagrindinės specifikacijos

• Tipas: EoC žemų dažnių filtras
• Pralaidumo juosta: 5–65 MHz
• Stopjuosta: 85–2400 MHz
• Įterpimo nuostoliai: <1,0 dB
• Stopjuostos slopinimas: >40 dB (85 MHz), >50 dB (100 MHz), >60 dB (200 MHz)
• Grįžimo nuostoliai: >18 dB
• Impedansas: 75 Ω
• Jungtys: F-Female (input), F-Male (output)
• DC pralaidumas: Taip, iki 24 V / 1 A
• Ekranavimas: >100 dB (A klasė)
• Korpusas: Nikeliuotas žalvaris
• Darbinė temperatūra: -20 °C iki +50 °C

Kaip naudoti

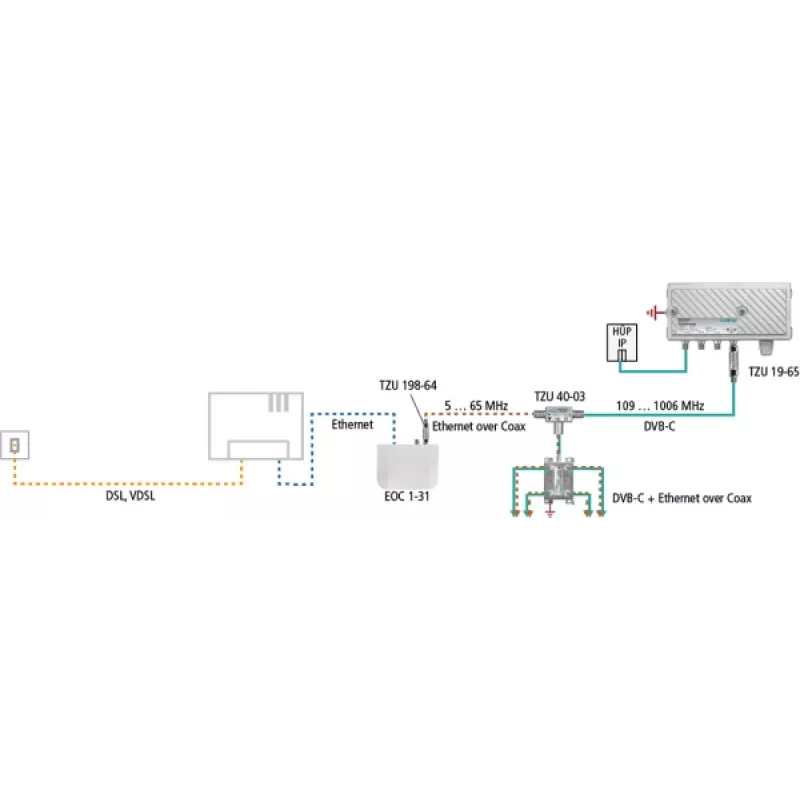

Sumontuokite filtrą tarp koaksialinio kabelio ir EoC modemo (arba kito galinio įrenginio). Įsitikinkite, kad jungtys yra tvirtai prisuktos – tai užtikrina mažiausius nuostolius. Jei reikia maitinti EoC įrenginį per tą patį kabelį, DC pralaidumas leidžia tiekti iki 24 V / 1 A.

Patarimas: prieš montuodami patikrinkite, ar jūsų tinkle nėra aktyvių signalų aukštesniuose dažniuose (pvz., TV kanalų), nes šis filtras juos slopins. Geriausiai veikia, kai naudojamas su suderinamais EoC modemais, palaikančiais 75 Ω impedansą.
