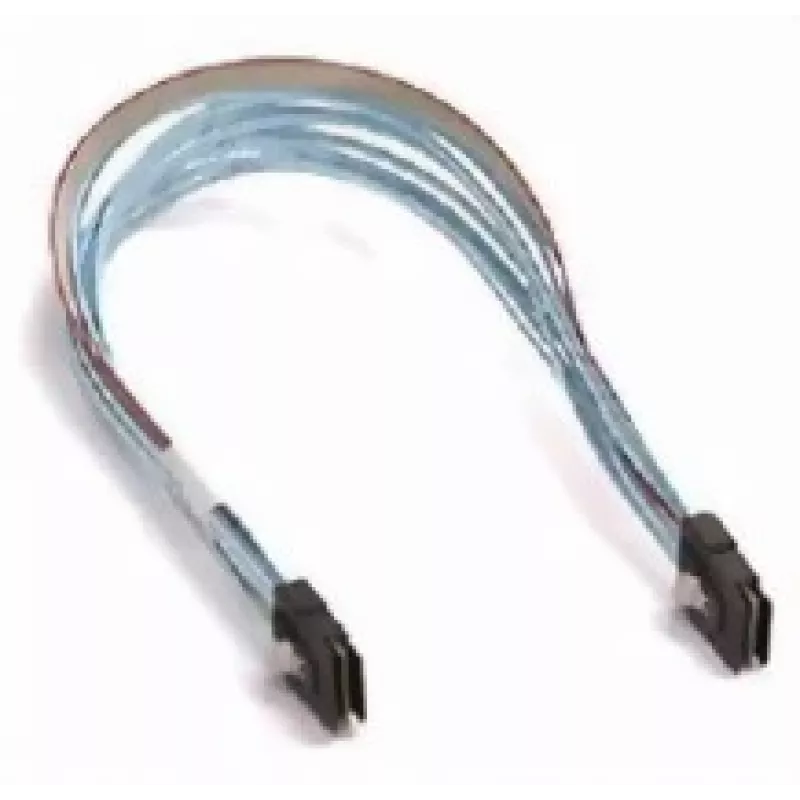

SAS kabelis Supermicro CBL-0421L 0,54 m SFF-8087 į SFF-8087

Supermicro CBL-0421L yra vidinis Serial Attached SCSI (SAS) kabelis su SFF-8087 jungtimis abiejuose galuose ir 0,54 m ilgio. Sukurtas naudoti stelažiniuose serveriuose, saugyklų masyvuose ir serverių korpusuose, šis trumpas daugiakanalis SAS kabelis užtikrina tiesioginį ryšį tarp SAS pagrindinių plokščių, RAID valdiklių ir host adapterių. Palaiko daugiakanalius SAS ryšius per 36 kontaktų SFF-8087 mini multi-lane jungtis ir yra skirtas kompaktiškam vidiniam montavimui, kur reikalingas patikimas, vietą taupantis SAS sujungimas.

Privalumai

Kabelis suteikia kompaktišką, standartizuotą SFF-8087 sąsają daugiakanaliams SAS ryšiams, sumažina signalo nuostolius dėl trumpo vidinio maršruto ir išlaiko suderinamumą su serverio bei saugyklų komponentais, turinčiais 36 kontaktų mini multi-lane jungtis. Trumpas ilgis supaprastina kabelių valdymą tankiuose korpusuose ir sumažina perteklinius kabelius, kurie gali trukdyti oro srautui. Sukurtas atitikti tipinius serverių tarpusavio jungčių reikalavimus, kabelis padeda išlaikyti duomenų perdavimo vientisumą tarp valdiklių ir pagrindinių plokščių.

Tinka

• SAS RAID valdiklių prijungimui prie vidinių SAS pagrindinių plokščių stelažiniuose serveriuose
• Host adapterių sujungimui su saugyklų diskų korpusais ir JBOD moduliais
• Trumpiems vidiniams sujungimams blokiniuose ar stelažiniuose serverių korpusuose
• Susidėvėjusių vidinių SAS jungčių keitimui saugyklų masyvuose

Pagrindinės specifikacijos

• Jungčių tipas: SFF-8087 (36 kontaktų mini multi-lane) abiejuose galuose
• Ilgis: 0,54 m (apie 1,8 pėdos)
• Kabelio paskirtis: Vidinis SAS daugiakanalis duomenų perdavimas
• Suderinamumas: Skirtas serverių ir saugyklų įrangai, turinčiai SFF-8087 vidines SAS sąsajas
• Naudojimo aplinka: Stelažiniai serveriai, saugyklų masyvai, diskų korpusai ir JBOD sistemos

Kaip naudoti

Išjunkite serverį ar saugyklų sistemą ir laikykitės elektrostatinės iškrovos (ESD) atsargumo priemonių prieš montavimą. Nutieskite Supermicro CBL-0421L kabelį korpuso viduje, vengdami užblokuoti ventiliatorius ar oro srauto takus. Sulygiuokite kiekvieną SFF-8087 jungtį su atitinkamu 36 kontaktų vidiniu SAS prievadu valdiklyje ar pagrindinėje plokštėje ir švelniai spauskite, kol jungtis užsifiksuos. Patikrinkite, ar jungtis tvirtai pritvirtinta, ir įsitikinkite, kad kabelis nėra susisukęs ar sulenktas. Po montavimo įjunkite sistemą ir patvirtinkite įrenginio aptikimą valdiklio ar saugyklų valdymo sąsajoje.

Rekomendacijos

Naudokite šį trumpą SFF-8087 kabelį vidiniams sujungimams, kur reikalingas minimalus kabelio ilgis, kad būtų išlaikytas signalo vientisumas ir tvarkingas kabelių išvedžiojimas. Venkite aštrių lenkimų ir per didelio įtempimo; montuodami laikykitės ESD atsargumo priemonių. Sistemoms, kurioms reikalingi išoriniai sujungimai ar kitokio tipo jungtys, pasirinkite atitinkamą kabelį ar adapterį, atitinkantį sistemos sąsają.
