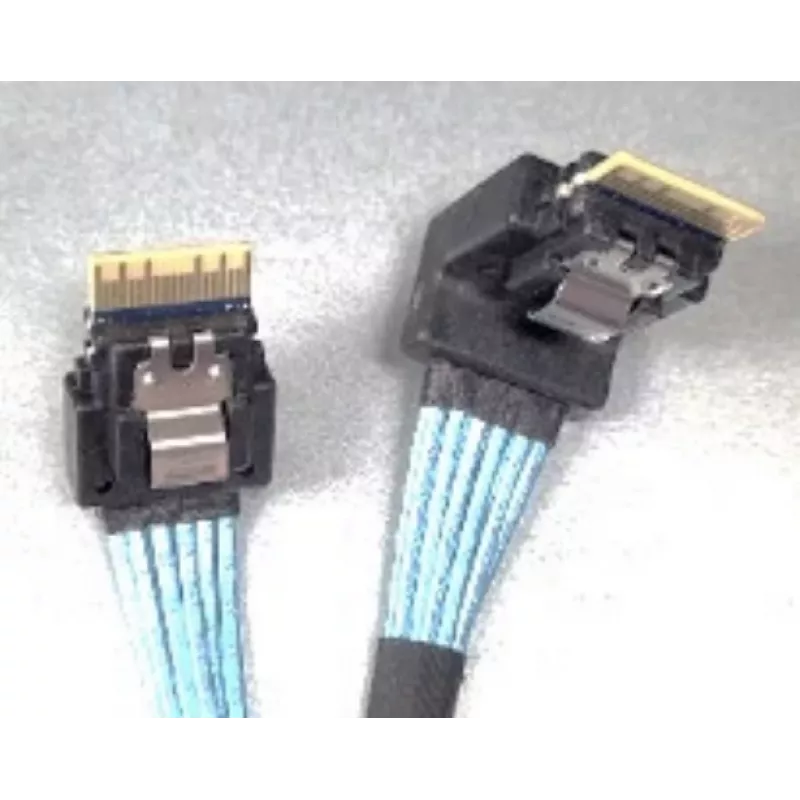

SAS kabelių rinkinys Intel CYPCBLSL112KIT

Šis kabelių rinkinys Intel CYPCBLSL112KIT skirtas 1U 12 × 2,5") sistemai (M50CYP1UR212) ir užtikrina SlimSAS skirstomuosius ryšius, reikalingus PCIe NVMe diskams priekiniame diskų lizde. Rinkinyje yra keturi skirtingo ilgio skirstomieji kabeliai, jungiantys Intel serverio plokštės SlimSAS CPU jungtis prie HSBP SlimSAS SSD jungčių, taip užtikrinant tinkamą maršrutizavimą ir ryšį NVMe SSD diskams nurodytoje Intel serverio platformoje.

Privalumai

Intel CYPCBLSL112KIT sudaro specialiai sukurti SlimSAS skirstomieji kabeliai, atitinkantys Intel Server M50CYP ir Server Board M50CYP jungčių išdėstymą, užtikrinant suderinamumą ir teisingą signalų maršrutizavimą. Įtraukti keli kabelių ilgiai, kad būtų galima pritaikyti vidinį kabelių vedimą 1U korpuse ir sumažinti perteklinį kabelių laisvumą. Rinkinys palaiko PCIe NVMe diskus priekiniame diskų lizde, konvertuodamas ir paskirstydamas SlimSAS jungtis atitinkamoms HSBP SSD jungtims.

Tinka

• 1U 12 × 2,5") Intel M50CYP serverių sistemoms, kurioms reikia priekinio lizdo NVMe diskų jungties
• Serverio plokštės SlimSAS CPU jungčių prijungimui prie HSBP SlimSAS SSD jungčių
• Serverio priežiūrai ar atnaujinimui, kai reikalingas atitinkamas Intel MPN CYPCBLSL112KIT jungčių išdėstymas

Pagrindinės specifikacijos

• Gamintojas: Intel
• MPN: CYPCBLSL112KIT
• EAN: 5032037213141
• Suderinama platforma: Intel Server M50CYP / Server Board M50CYP
• Paskirtis: SlimSAS skirstomieji kabeliai, skirti PCIe NVMe diskų palaikymui priekiniame diskų lizde
• Įtraukti kabeliai ir ilgiai: 1 × 412/420 mm, 1 × 400/392 mm, 1 × 350/342 mm, 1 × 312/320 mm (skirstomieji kabeliai)

Kaip naudoti

Identifikuokite atitinkamas SlimSAS jungtis serverio plokštėje (CPU0 ir CPU1 A–D) bei HSBP SlimSAS SSD jungtis, nurodytas SSD0–11. Nutieskite kiekvieną skirstomąjį kabelį nuo serverio plokštės jungčių poros iki atitinkamos HSBP SSD jungties, kaip nurodyta: 412/420 mm nuo CPU0 A/B iki SSD0-1, 400/392 mm nuo CPU1 C/D iki SSD10-11, 350/342 mm nuo CPU0 C/D iki SSD2-3 ir 312/320 mm nuo CPU1 A/B iki SSD8-9. Įsitikinkite, kad jungtys yra visiškai įstatytos, ir pritvirtinkite perteklinius kabelius, kad netrukdytų oro srautui. Išjunkite sistemą ir laikykitės standartinių elektrostatinės iškrovos (ESD) atsargumo priemonių montuojant ar išmontuojant kabelius.

Rekomendacijos

Naudokite Intel CYPCBLSL112KIT tik nurodytoje Intel M50CYP 1U 12 × 2,5") konfigūracijoje ir vadovaukitės serverio dokumentacija dėl jungčių priskyrimo. Patikrinkite programinės įrangos ir BIOS nustatymus dėl NVMe palaikymo bei patvirtinkite diskų aptikimą po montavimo.
