SILVERSTONE SAS į 4×SATA laidas CPS05-RE 0,6 m SFF-8643 į 4×7 kontaktų SATA

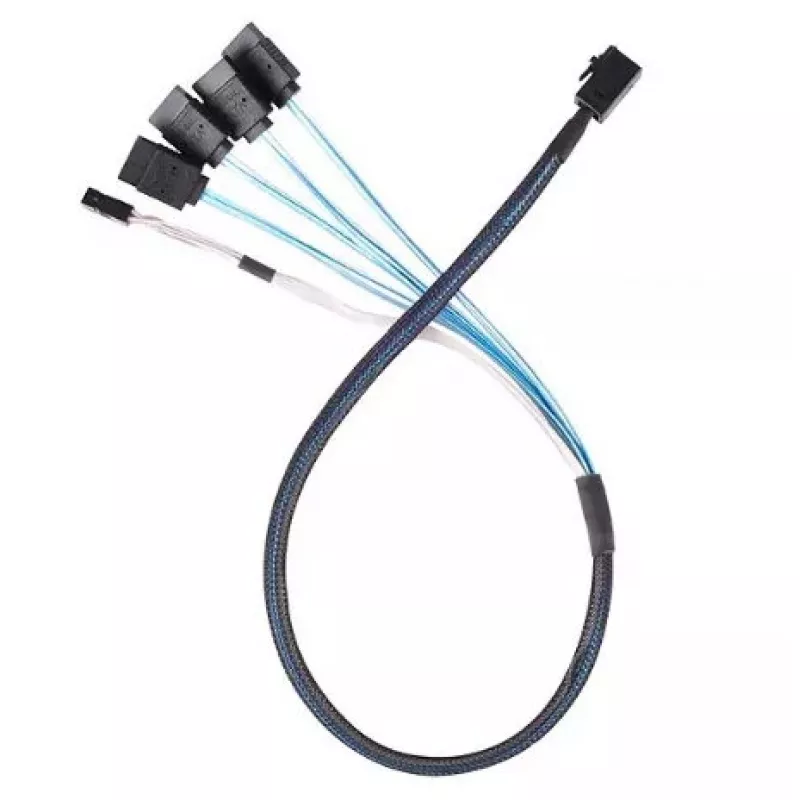

SILVERSTONE CPS05-RE yra specializuotas iššakojimo laidas, konvertuojantis vieną SFF-8643 Mini SAS HD prievadą į keturias nepriklausomas SATA 7 kontaktų jungtis. Šis sprendimas skirtas serveriams, saugykloms ir RAID adapteriams, kur reikia prijungti kelis kietuosius diskus (HDD) arba kietojo kūno diskus (SSD) prie vieno SAS prievado. Laidas atitinka SAS 3.0 specifikaciją, užtikrindamas iki 12 Gb/s duomenų perdavimo spartą kiekvienu kanalu, o tai ypač svarbu didelio našumo sistemose, kuriose reikalingas patikimas ir greitas duomenų srautas.

Pagrindiniai privalumai

CPS05-RE pasižymi aukšta SAS 3.0 sparta (12 Gb/s kanalui) ir naudoja tvirtą, ekranuotą Mini-SAS SFF-8643 jungtį bei keturis SATA 7 kontaktų kištukus, užtikrinančius patikimą duomenų perdavimą. Įtrauktas SGPIO šoninis ryšys leidžia stebėti diskų būseną ir aktyvumą suderinamuose pagrindiniuose blokuose ir korpusuose. Pramoninio lygio pintas apvalkalas apsaugo nuo mechaninių pažeidimų ir elektromagnetinių trukdžių, o 0,6 m ilgis leidžia patogiai išvesti laidą kompaktiškuose korpusuose.

Kur naudoti

• Prijungti kelis SATA HDD ar SSD prie Mini-SAS SFF-8643 prievado RAID valdikliuose ar adapteriuose
• Vidinis kabelių vedimas stelažiniuose serveriuose ir saugyklų korpusuose
• Darbo stočių konfigūracijose, kai reikia iššakoti iš vieno Mini-SAS HD prievado
• Esamų Mini-SAS į SATA iššakojimo laidų keitimui ar atnaujinimui

Pagrindinės specifikacijos

• Jungtis A: Mini-SAS HD SFF-8643 (36 kontaktų)
• Jungtis B: 4 × SATA 7 kontaktų kištukai
• Palaikomas standartas: SAS 3.0 (12 Gb/s kanalui)
• Kanalai: 4 nepriklausomi duomenų kanalai
• Laido ilgis: 600 mm (0,6 m)
• Ekranavimas: pintas pramoninio lygio apvalkalas su ekranuotais laidininkais
• Šoninis ryšys: SGPIO palaikymas disko būsenos ir aktyvumo signalams

Naudojimo instrukcija

Įstatykite Mini-SAS SFF-8643 jungtį į atitinkamą prievadą RAID valdiklyje, adapteryje ar pagrindiniame bloke, užtikrindami, kad fiksatorius užsifiksuotų. Laidą (0,6 m) nutieskite korpuso viduje, vengdami aštrių lenkimų ir per didelės įtampos. Prijunkite kiekvieną SATA 7 kontaktų kištuką prie atitinkamo SATA įrenginio lizdo. Jei reikalingas disko aktyvumo indikavimas, patikrinkite SGPIO suderinamumą su pagrindiniu bloku ar korpusu. Maitinimas diskams tiekiamas atskirai per sistemos maitinimo šaltinį, nes šis laidas perduoda tik duomenų signalus.

Rekomendacijos

Siekiant patikimo veikimo, venkite aštrių lenkimų ir didelio spaudimo zonų tiesiant laidą; palaikykite švelnius išlinkimus ir tvirtinkite kabelių raiščiais jų neperverždami. Prieš diegiant patikrinkite SGPIO signalų suderinamumą su korpusu ar pagrindiniu bloku. Laidą naudokite tik vidinėje serverių ir saugyklų aplinkoje, kad išsaugotumėte ekranavimo ir jungčių vientisumą.
