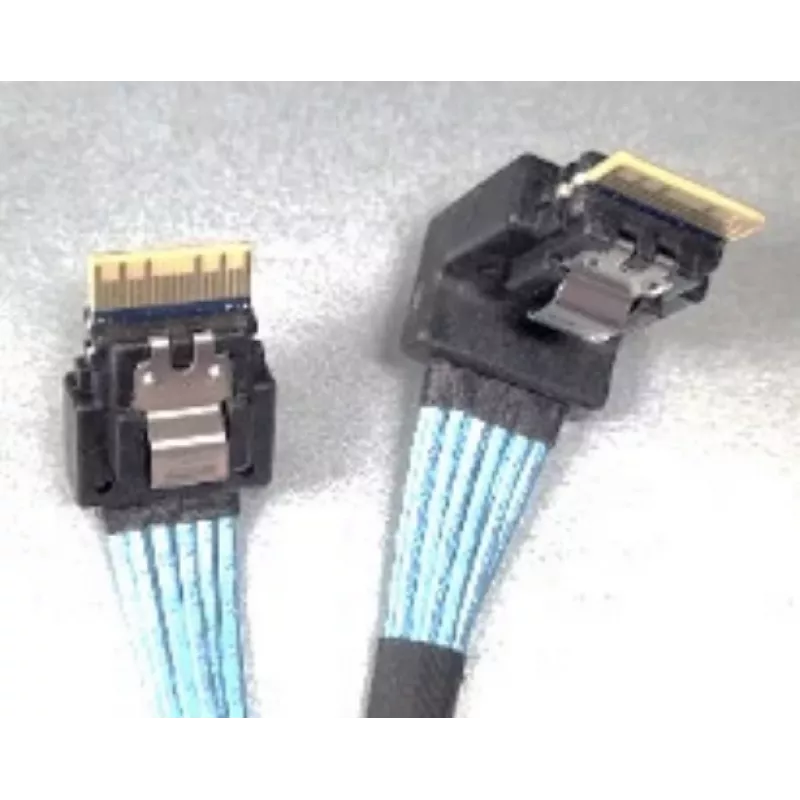

SAS kabelis Intel CYPCBLSL216KIT SlimSAS į SlimSAS

Šis kabelių rinkinys skirtas profesionalams, diegiantiems ar atnaujinantiems serverių sistemas Intel M50CYP serijoje. Pagrindinė problema – kaip patikimai sujungti procesoriaus SlimSAS prievadus su priekiniais NVMe diskais 2U korpuse. Rinkinys Intel CYPCBLSL216KIT išsprendžia šią užduotį, užtikrindamas signalo vientisumą ir tvarkingą kabelių tiesimą.

Sprendimas

Rinkinį sudaro keturi skirtingo ilgio SlimSAS skirstomieji kabeliai, pritaikyti „Intel Server M50CYP“ ir „Intel Server Board M50CYP“ sistemoms. Jie leidžia nukreipti PCIe NVMe saugyklą iš CPU SlimSAS prievadų į priekinių diskų lentynų (HSBP) SlimSAS SSD įėjimus. Ilgiai parinkti taip, kad atitiktų vidinius maršrutus ir išvengtų per didelių lenkimų, išlaikant oro srautą.

Pagrindinės techninės specifikacijos

• Modelis: Intel CYPCBLSL216KIT
• Jungčių tipas: SlimSAS į SlimSAS (skirstomieji kabeliai)
• Įeinančių kabelių ilgiai (apytiksliai): 275/255 mm, 305/325 mm, 360/340 mm, 240/260 mm
• Suderinamumas: Intel Server M50CYP, Intel Server Board M50CYP; skirta 2U M50CYP2UR x16 priekinių diskų sistemoms
• MPN: CYPCBLSL216KIT
• EAN: 5032037213103

Naudojimas

Prieš montavimą išjunkite maitinimą ir įžeminkite, kad išvengtumėte ESD. Prijunkite kiekvieną kabelį tarp atitinkamo CPU x4 SlimSAS prievado ir HSBP x8 SlimSAS SSD įėjimo, atsižvelgdami į kabelių ilgius ir maršrutus. Įsitikinkite, kad kabeliai nėra per daug sulenkti ir netrukdo oro srautui. Patikrinkite jungtis prieš įjungdami sistemą.
