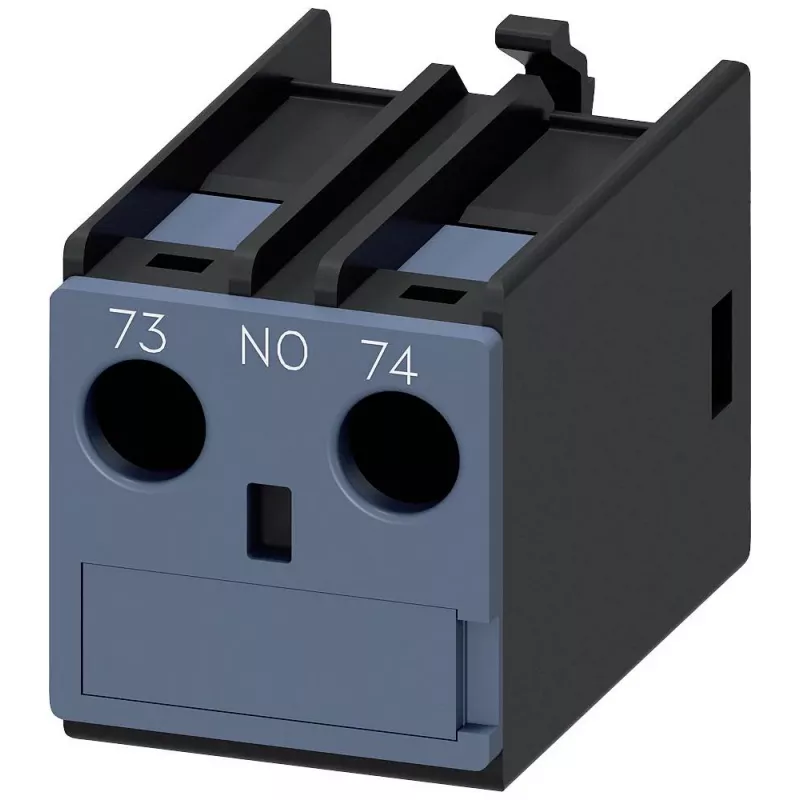

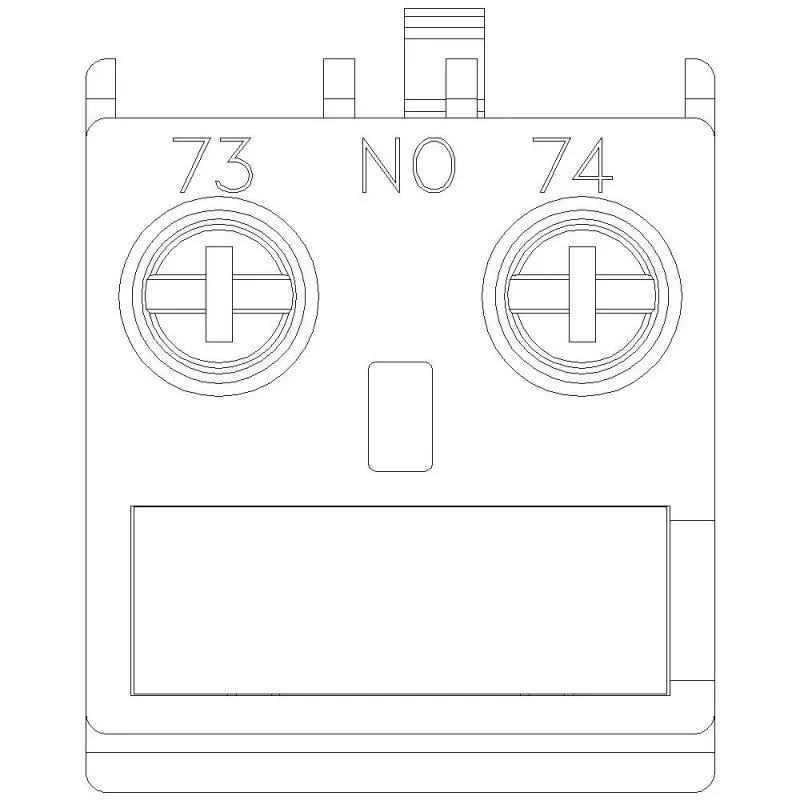

Siemens SIRIUS pagalbinis kontaktų blokas 1 NO, priekinio montavimo, 3RT2 kontaktoriams ir 3RH2 relėms, varžtiniai gnybtai, 690V izoliacija, 3RH2911-1AA10

Valdymo grandinėse dažnai trūksta papildomo normaliai atviro kontakto, skirto signalizuoti kontaktoriaus ar relės būseną. Šis Siemens SIRIUS pagalbinis kontaktų blokas tiesiog užsifiksuoja ant suderinamų 3RT2 kontaktoriams ir 3RH2 valdymo relių priekio, suteikdamas vieną papildomą NO kontaktą be papildomo montavimo ar laidų klojimo.

Kam skirtas

Skydų surinkėjams, mašinų gamintojams ir techninės priežiūros specialistams, kurie naudoja Siemens SIRIUS kontaktorius ir reles pramoninėse valdymo sistemose ir ieško patikimo, vietą taupančio būdo išplėsti kontaktų skaičių.

Pagrindinės savybės

• 1 NO (normaliai atviras) kontaktas valdymo ir signalizacijos grandinėms
• Priekinis montavimas ant Siemens 3RT2 kontaktoriams ir 3RH2 valdymo relių, dydžiai S00–S3
• Varžtiniai gnybtai priima standžius laidus 0,5–4 mm² ir lanksčius laidus su antgaliais 0,5–2,5 mm²
• Nominali izoliacijos įtampa 690 V ir impulsinė atsparumo įtampa 6 kV patikimam pramoniniam naudojimui
• Didelis elektrinis patvarumas: 10 milijonų perjungimo ciklų; mechaninis patvarumas: 30 milijonų ciklų
• Darbinė temperatūra nuo -25 iki +60 °C; sandėliavimo nuo -55 iki +80 °C

Specifikacijos

• Kontakto konfigūracija: 1 NO
• Montavimas: priekinis
• Suderinamumas: Siemens SIRIUS 3RT2 kontaktoriai, 3RH2 valdymo relės (dydžiai S00–S3)
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali darbinė srovė AC-15 prie 230 V: 6 A
• Nominali darbinė srovė DC-13 prie 24 V: 10 A
• Gnybtų tipas: varžtiniai
• Laido skerspjūvis standus: 0,5–4 mm²
• Laido skerspjūvis lankstus su antgaliu: 0,5–2,5 mm²
• Darbinė temperatūra: -25 iki +60 °C
• Sandėliavimo temperatūra: -55 iki +80 °C
• Apsaugos laipsnis priekyje: IP40
• Apsaugos laipsnis gnybtuose: IP20
• Elektrinis patvarumas: 10 milijonų perjungimo ciklų
• Mechaninis patvarumas: 30 milijonų perjungimo ciklų
• Standartai: IEC 60947-5-1, EN 60947-5-1

Naudojimo patarimai

Prieš montuodami pagalbinį kontaktų bloką įsitikinkite, kad kontaktorius ar relė yra be įtampos. Jei perjungimas vyksta dažnai, atsižvelkite į elektrinio patvarumo rodiklį planuodami techninės priežiūros intervalus.

Patarimas: montuodami bloką ant 3RT2 ar 3RH2 priekio, tvirtai užveržkite varžtus, bet neperveržkite, kad nepažeistumėte gnybtų. Reguliariai tikrinkite kontaktų būklę, ypač esant dideliam perjungimų dažniui.
