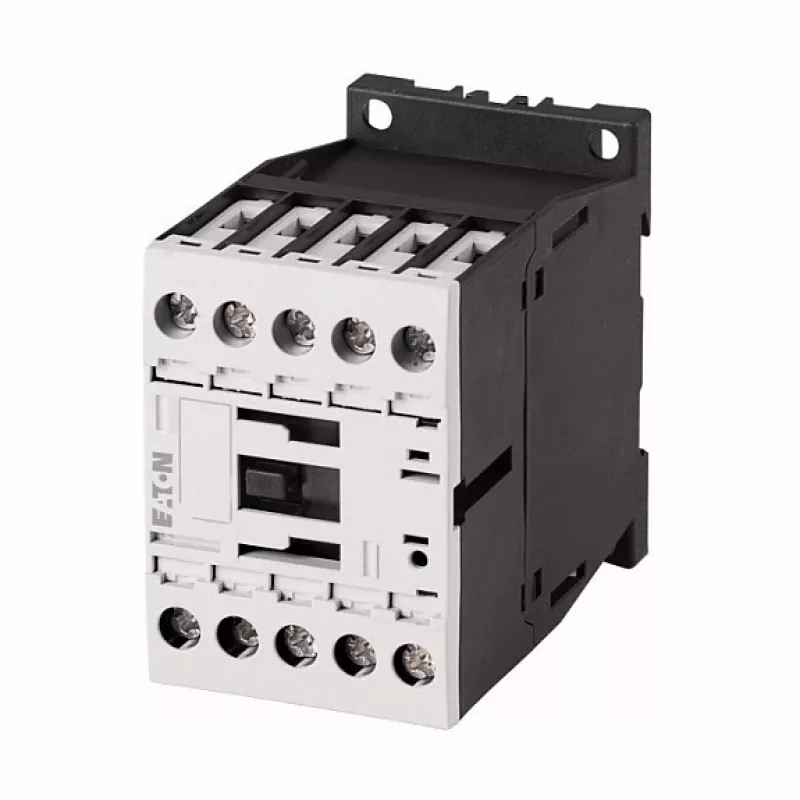

Pagalbinis kontaktoriaus Eaton DILA-40, 24 V DC, 4 NO, varžtiniai gnybtai

Kai reikia patikimo pagalbinių grandinių perjungimo, Eaton DILA-40 kontaktoriaus konstrukcija suteikia aiškų pranašumą: keturi normaliai atviri kontaktai, kompaktiškas korpusas ir 24 V DC valdymas. Šis modelis skirtas profesionalams, kuriems svarbus stabilus veikimas ir ilgaamžiškumas valdymo spintose bei automatikos sistemose.

Privalumai

Keturi NO kontaktai leidžia vieną valdymo signalą padalyti į keturias atskiras grandines, todėl sumažėja relių skaičius ir supaprastėja instaliacija. Mažos galios nuolatinės srovės ritė sunaudoja tik 2,5 W laikymo režimu, todėl mažiau šilumos ir mažesnės energijos sąnaudos. Mechaninis atsparumas – 10 milijonų operacijų, elektrinis – 1 milijonas ciklų esant AC-15 apkrovai, užtikrina ilgą tarnavimo laiką. IP20 apsauga ant gnybtų apsaugo nuo atsitiktinio prisilietimo.

Kam tinka

• Pramoninės automatikos sistemoms, kuriose reikia daug blokavimo ir signalinių kontaktų
• Variklių valdymo centrų ir skirstomųjų įrenginių pagalbinėms grandinėms
• PLC, laikmačių ir jutiklių išėjimų galimybių plėtimui
• Didesnių kontaktorių ir kontaktorių agregatų valdymui

Pagrindinės specifikacijos

• Gaminio tipas: Pagalbinis kontaktoriaus
• Valdymo įtampa: 24 V DC
• Kontaktų skaičius: 4 NO / 0 NC
• Vardinė darbinė srovė: 22 A (AC-1, 400 V), 4 A (AC-15, 230 V), 1 A (DC-13, 24 V)
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė įtampa: 6 kV
• Prijungimo būdas: Varžtiniai gnybtai
• Montavimas: DIN bėgelis arba varžtais
• Apsaugos laipsnis: IP20 (gnybtai)
• Darbinė temperatūra: nuo -25 iki +60 °C
• Standartai: IEC/EN 60947-5-1

Rekomendacijos

Prieš jungdami patikrinkite apkrovos pusę ir ritės įtampą. Nuolatinės srovės apkrovoms neviršykite 1 A esant 24 V, kad užtikrintumėte patikimą perjungimą. Naudokite slopinimo įtaisus per ritę, kad apsaugotumėte kontaktorių nuo įtampos viršįtampių. Montuokite ant tinkamo DIN bėgelio arba tvirtinimo plokštės ir užtikrinkite pakankamą ventiliaciją aplink kontraktorių.
