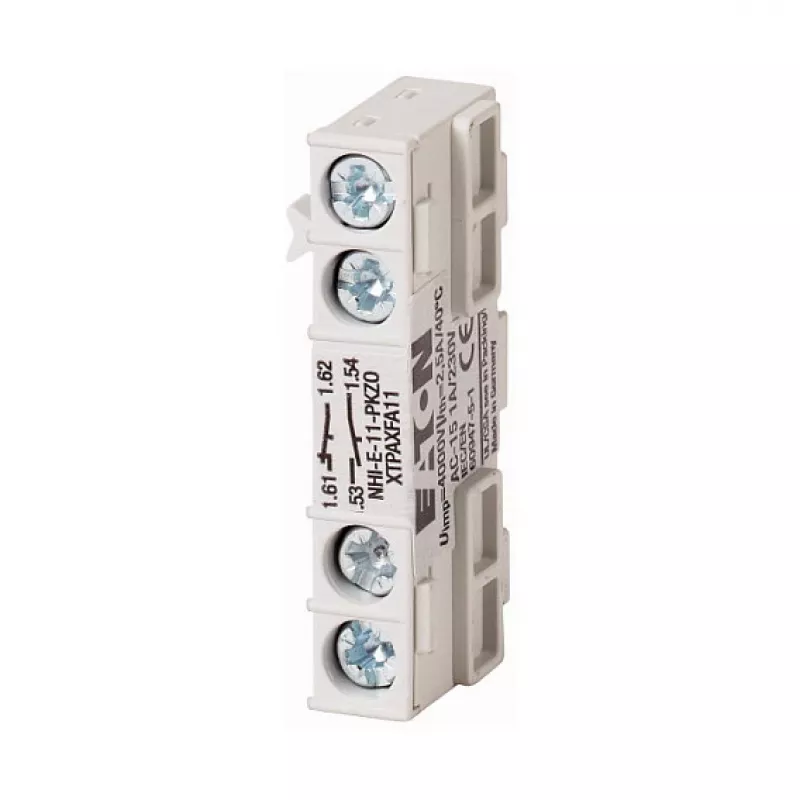

Eaton NHI-E-11-PKZ0 pagalbinis jungiklis 1 NO + 1 NC, šoninis montavimas, skirtas PKZ0 variklio apsaugai, 690 V

Ar žinote, kad jūsų PKZ0 variklio apsaugos grandinės pertraukiklio būsena gali būti patikimai perduodama į valdymo sistemą be papildomų sudėtingų sprendimų? Eaton NHI-E-11-PKZ0 (082882) yra kompaktiškas pagalbinis jungiklis, specialiai sukurtas PKZ0 serijos variklių apsaugos pertraukikliams. Jis suteikia aiškų ir patikimą kontaktų būsenos signalą, užtikrindamas sklandų jūsų įrangos veikimą ir priežiūros efektyvumą.

Privalumai jūsų sistemai

• 1 normaliai atviras (NO) + 1 normaliai uždaras (NC) kontaktų konfigūracija – lankstus signalizavimo sprendimas
• Šoninis montavimas tiesiai prie Eaton PKZ0 pertraukiklių – nereikia papildomų įrankių
• Vardinė izoliacijos įtampa (Ui): 690 V – atitinka pramoninius reikalavimus
• Vardinė atsparumo impulsinei įtampai vertė (Uimp): 6 kV – apsauga nuo pereinamųjų procesų
• Varžtiniai gnybtai su IP20 apsauga – saugus ir patikimas sujungimas
• Platus darbinės temperatūros diapazonas: nuo -25°C iki +60°C – tinka įvairioms aplinkoms

Kam tinka šis įrenginys

Šis pagalbinis jungiklis yra idealus pasirinkimas inžinieriams ir techninės priežiūros specialistams, dirbantiems su variklių valdymo sistemomis, PLC įėjimais, indikacinėmis lemputėmis ar blokavimo grandinėmis. Jis puikiai tinka tiek naujiems projektams, tiek esamos įrangos modernizavimui, kai reikia patikimai stebėti PKZ0 pertraikiklio būseną. Dėl kompaktiško 25 mm pločio jis užima mažai vietos skirstomuosiuose įrenginiuose, o varžtiniai gnybtai priima laidus nuo 0,75 iki 2,5 mm², todėl montavimas yra greitas ir paprastas.

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 1 NO + 1 NC
• Pagalbinių kontaktų skaičius: 2
• Montavimo tipas: šoninis
• Suderinamumas: Eaton PKZ0 variklių apsaugos pertraukikliai
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė atsparumo impulsinei įtampai vertė (Uimp): 6 kV
• Vardinė darbinė srovė (AC-15, 230 V): 6 A
• Vardinė darbinė srovė (AC-15, 400 V): 3 A
• Vardinė darbinė srovė (DC-13, 220 V): 1 A
• Gnybtų tipas: varžtiniai
• Apsaugos laipsnis (gnybtai): IP20
• Apsaugos laipsnis (korpusas): IP00
• Standartai: IEC/EN 60947-5-1
• Prijungimo skerspjūvis (vientisas laidas): 0,75–2,5 mm²
• Prijungimo skerspjūvis (su vytų laidų): 0,75–2,5 mm²
• Darbinė temperatūra: -25°C iki +60°C
• Matmenys (P×A×G): 25×75,2×92,4 mm
• Spalva: balta

Naudojimo patarimai

Norėdami užtikrinti ilgalaikį patikimą veikimą, montuodami jungiklį įsitikinkite, kad jis tvirtai užsifiksuoja ant PKZ0 pertraukiklio šono. Naudokite tinkamo skerspjūvio laidus ir priveržkite varžtus pagal rekomenduojamą sukimo momentą. Reguliariai tikrinkite kontaktų būseną, ypač jei įrenginys veikia didelės vibracijos aplinkoje.
