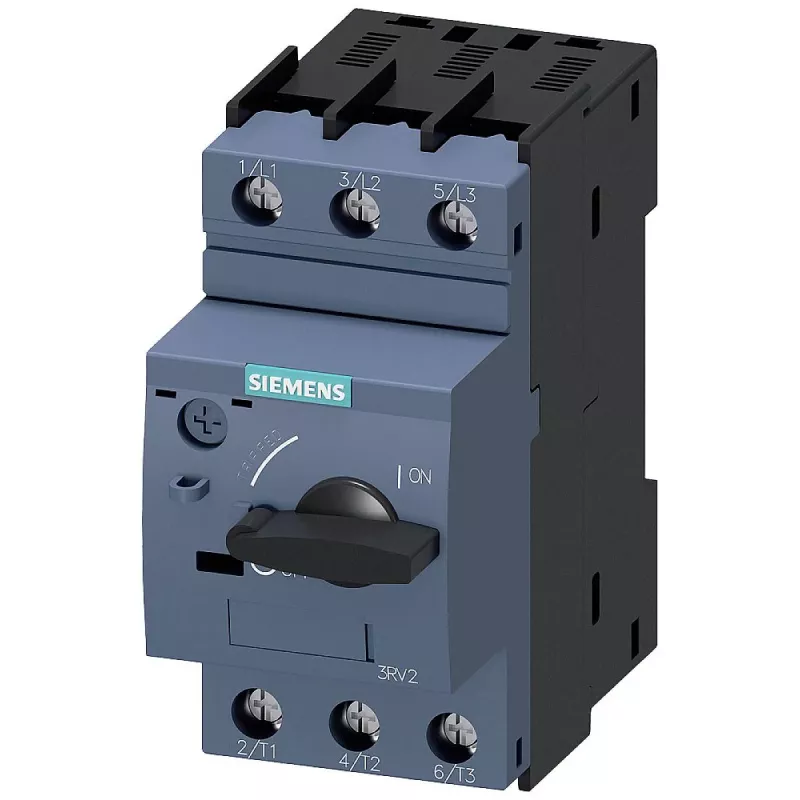

SIEMENS SIRIUS 3RV2 variklio starterio apsauginis jungiklis 1,1-1,6A 3 polių S00 varžtiniai gnybtai 3RV20211AA10

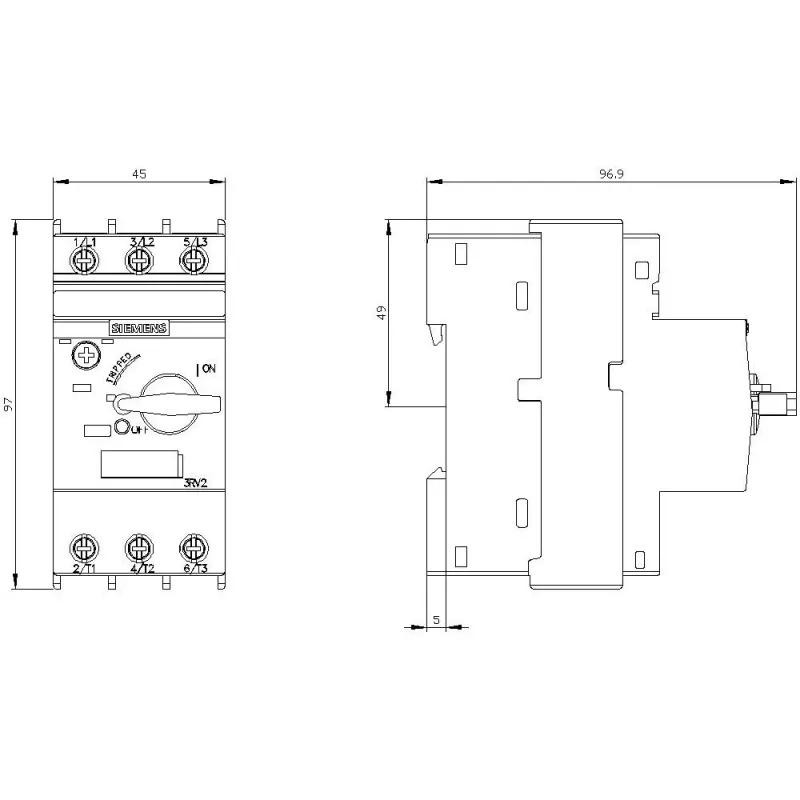

Kompresinis S00 korpusas – pirmas dalykas, kurį pastebėsite: šis SIEMENS SIRIUS 3RV2 variklio starterio apsauginis jungiklis telpa vos 45 mm pločio DIN bėgio vietoje, tačiau atlieka ir apsaugos nuo perkrovos, ir nuo trumpojo jungimo funkcijas. Tai leidžia atsisakyti atskirų saugiklių ir šiluminių relėų, sumažinti spintos dydį bei laidų kiekį.

Kodėl verta rinktis

• Termomagnetinis išjungiklis su reguliuojamu perkrovos atleidimu nuo 1,1 A iki 1,6 A – tiksliai pritaikomas prie konkretaus variklio vardinės srovės.
• Fiksuotas trumpojo jungimo atleidimas esant 21 A užtikrina greitą gedimo pašalinimą ir apsaugo variklį bei laidus.
• 3 polių perjungimas tinka trifaziams varikliams iki 690 V AC.
• Varžtiniai gnybtai – patikimas ir lengvai techniškai prižiūrimas sujungimas.
• Montuojamas ant standartinio 35 mm DIN bėgio arba tvirtinamas varžtais.
• 10 klasės perkrovos apsauga – atitinka daugumos siurblių, ventiliatorių, konvejerių ir staklių reikalavimus.

Techniniai duomenys

• Produkto tipas: variklio starterio apsauginis jungiklis
• Serija: SIRIUS 3RV2
• Dydis: S00
• Vardinė darbinė srovė: 1,1–1,6 A
• Trumpojo jungimo atleidimas: 21 A
• Polių skaičius: 3
• Vardinė darbinė įtampa: iki 690 V AC
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Prijungimas: varžtiniai gnybtai
• Montavimas: DIN bėgis / varžtinis tvirtinimas
• Perjungimo galia: standartinė
• Apsaugos laipsnis: IP20 (gnybtai)
• Aplinkos darbinė temperatūra: nuo -20 iki +60 °C
• Elektrinis tarnavimo laikas: 100 000 perjungimo ciklų
• Mechaninis tarnavimo laikas: 100 000 perjungimo ciklų

Kam tinka

Skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimos variklių apsaugos mažose trifazėse sistemose. Idealiai tinka konvejeriams, siurbliams, ventiliatoriams, kompresoriams ir staklėms, kur svarbus kompaktiškumas ir greitas montavimas.

Naudojimas

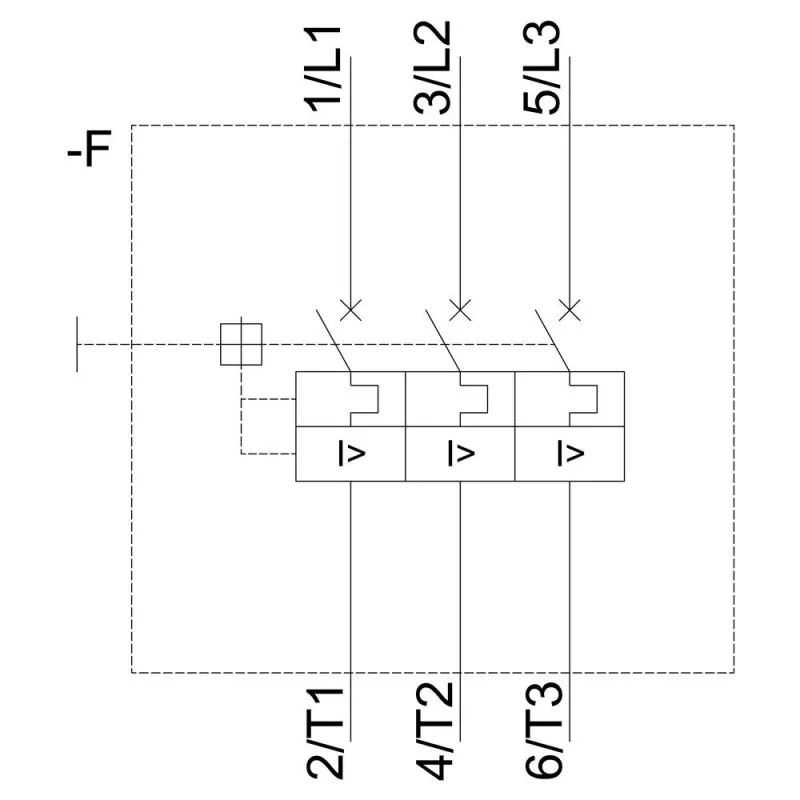

Nustatykite perkrovos reguliavimo rankenėlę pagal variklio vardinę srovę (1,1–1,6 A intervale). Prijunkite maitinimo ir variklio laidus prie varžtinių gnybtų, laikydamiesi schemos. Sumontuokite ant 35 mm DIN bėgio arba pritvirtinkite varžtais. Prieš paleisdami patikrinkite, ar trumpojo jungimo atleidimo vertė suderinta su aukštesnio lygio apsauga.

Patarimas: jei variklis turi dideles paleidimo sroves, apsvarstykite galimybę naudoti aukštesnės klasės apsaugą arba minkšto paleidimo įrenginį. Visada patikrinkite koordinaciją su viršsrove apsaugančiais įtaisais, kad išvengtumėte nereikalingų išjungimų.
