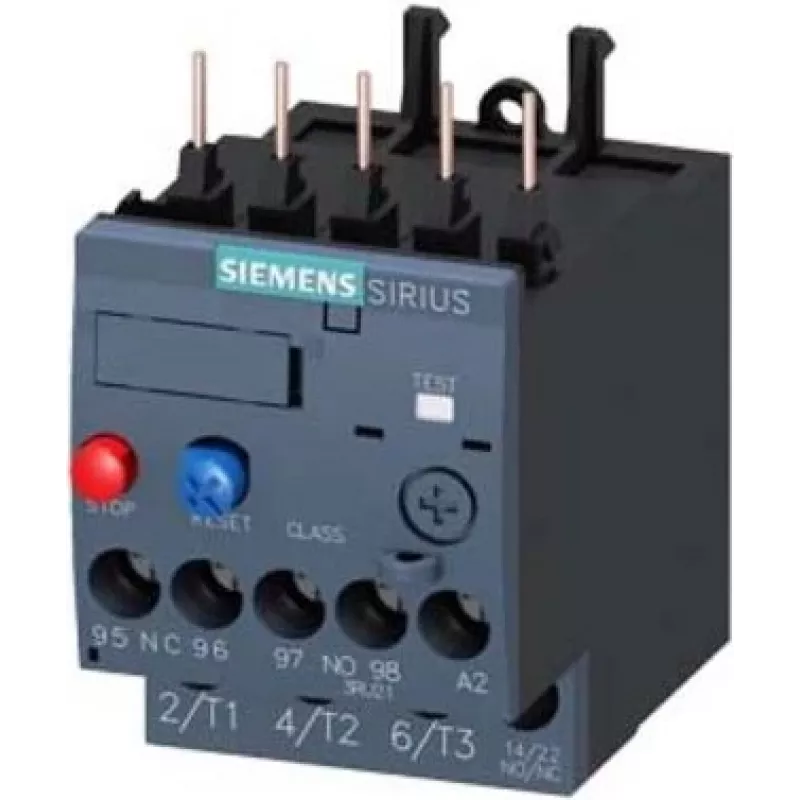

Siemens SIRIUS 3RU2116-1FB0 šiluminė perkrovos relė, 1,1-1,6 A, 10 klasė, S00, kontaktoriaus tvirtinimas

Šiluminė perkrovos relė Siemens SIRIUS 3RU2116-1FB0 užtikrina patikimą variklių apsaugą, kai vardinė srovė svyruoja nuo 1,1 iki 1,6 A. Šis kompaktiškas prietaisas, montuojamas tiesiai ant S00 dydžio kontaktorių, yra idealus sprendimas įmonėms, kurių elektros skydai turi ribotą erdvę, o variklių apsauga turi atitikti aukščiausius standartus.

Kodėl verta rinktis

Relė pasižymi tikslia šilumine apsauga: reguliuojamas nustatymo diapazonas leidžia tiksliai priderinti prie variklio pilnos apkrovos srovės. Rankinis arba automatinis atstatymas suteikia lankstumo valdant pakartotinį paleidimą po suveikimo. Varžtiniai gnybtai užtikrina patikimą prijungimą tiek pagrindinėje, tiek pagalbinėje grandinėje. Atitikimas IEC 60947-4-1 ir IEC 60947-5-1 standartams garantuoja ilgaamžiškumą ir suderinamumą su pramoniniais reikalavimais.

Techniniai duomenys

• Srovės nustatymo diapazonas: 1,1–1,6 A
• Suveikimo klasė: 10
• Dydis: S00, montuojama ant kontaktoriaus
• Polių skaičius: 3
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Pagrindinės ir pagalbinės grandinės prijungimas: varžtiniai gnybtai
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Atstatymo funkcija: rankinė / automatinė
• Perkrovos atleidimo tipas: šiluminis
• Darbinė aplinkos temperatūra: nuo -20 iki +60 °C
• Sandėliavimo temperatūra: nuo -50 iki +80 °C
• Galia nuostoliai: 7,2 W esant vardinei srovei
• Trumpojo jungimo apsauga pagalbinei grandinei: saugiklis 6 A gG/gN
• Standartai: IEC 60947-4-1, IEC 60947-5-1

Kam tinka

• Mažų trifazių variklių apsauga konvejerių, siurblių ir ventiliatorių sistemose
• Variklių starterių deriniai su Siemens S00 kontaktoriais
• Valdymo skydai, kuriuose reikalingi kompaktiški, DIN bėgiui pritaikyti komponentai
• Taikymai, kuriuose reikalingas rankinis arba automatinis atstatymas po perkrovos
• Pramoninės mašinos su dažnu paleidimu ir sustabdymu

Naudojimo patarimai

Įsitikinkite, kad variklio pilnos apkrovos srovė patenka į relės nustatymo diapazoną (1,1–1,6 A). Relė skirta naudoti uždarose elektros srityse su IP20 apsauga – netinka tiesioginiam dulkių ar drėgmės poveikiui. Pagalbinės grandinės trumpojo jungimo apsaugai naudokite 6 A gG/gN saugiklį. Montuodami ant kontaktoriaus, pagrindinius relės gnybtus prijunkite tiesiai prie kontaktoriaus išėjimo – taip supaprastinsite laidų sujungimą. Šiluminis atleidimo mechanizmas veikia be išorinio maitinimo, remdamasis variklio srovės generuojama šiluma.
