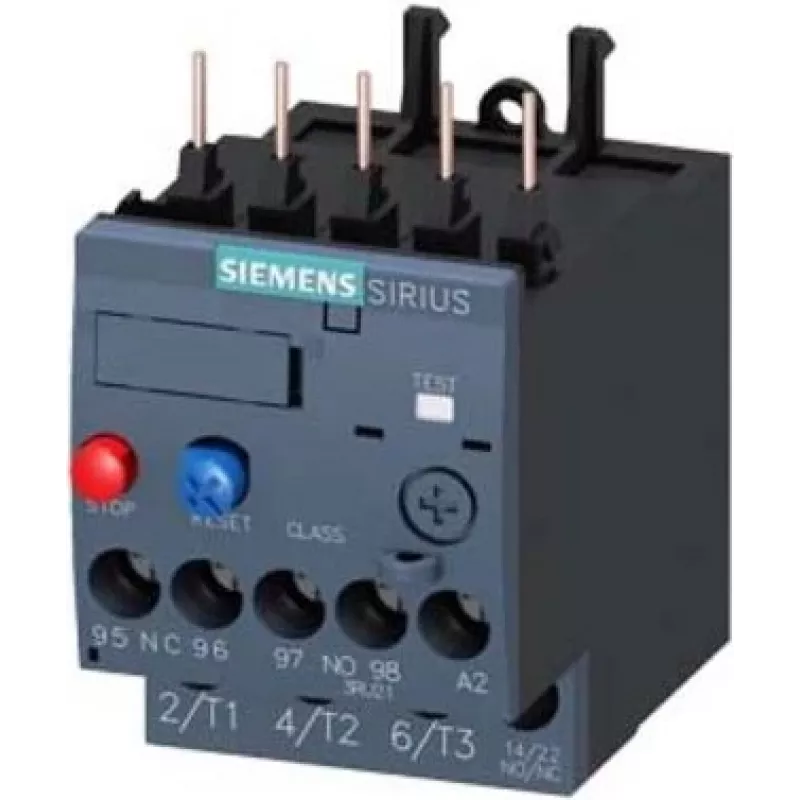

Siemens SIRIUS 3RU2 terminis apsaugos nuo perkrovos relė 0,9-1,25 A, Class 10, S00, varžtiniai gnybtai, 1NO+1NC 3RU21160KB0

Kompaktiška S00 dydžio konstrukcija – tai pirmas dalykas, kurį pastebėsite šioje Siemens SIRIUS 3RU2 serijos terminėje apsaugos nuo perkrovos relėje. Ji skirta trijų fazių variklių apsaugai nuo perkrovų ir fazių gedimų, kai montavimo erdvė ribota, o patikimumas – būtinas. Reguliavimo diapazonas nuo 0,9 iki 1,25 A leidžia tiksliai pritaikyti apsaugą prie konkretaus variklio vardinės srovės.

Kam skirta

Ši relė – elektros inžinieriams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimos variklių apsaugos mažose erdvėse. Ji tinka mažoms ir vidutinėms mašinoms, konvejerių sistemoms, siurbliams ir ventiliatoriams, kur svarbus tikslus perkrovos nustatymas ir ilgaamžiškumas.

Pagrindiniai privalumai

• Terminė apsaugos nuo perkrovos relė su reguliuojamu srovės nustatymu nuo 0,9 iki 1,25 A
• Class 10 išjungimo charakteristika, tinkama įprastoms variklių paleidimo sąlygoms
• Kompaktiškas S00 dydis – taupo vietą skydelyje
• 3 polių konstrukcija su varžtiniais gnybtais patikimam prijungimui
• 1 NO + 1 NC pagalbiniai kontaktai signalizacijai ir valdymui
• Rankinis / automatinis atstatymas lanksčiam darbui
• Tiesioginis montavimas ant kontaktorius arba atskirai su DIN bėgio adapteriu (adapteris nepridedamas)
• Aukšta vardinė izoliacijos įtampa iki 690 V
• IP20 apsaugos klasė, skirta naudoti uždarose valdymo spintose
• Atitinka IEC 60947-4-1 ir IEC 60947-5-1 standartus

Specifikacijos

• Gaminio tipas: terminė apsaugos nuo perkrovos relė
• Serija: SIRIUS 3RU2
• Srovės nustatymo diapazonas: 0,9–1,25 A
• Išjungimo klasė: Class 10
• Dydis: S00
• Polių skaičius: 3
• Montavimo tipas: tiesioginis montavimas ant kontaktorius / atskirai
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Prijungimo tipas: varžtiniai gnybtai
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė darbinė įtampa (Ue): 690 V AC
• Apsaugos klasė: IP20
• Aplinkos temperatūra (darbinė): nuo -20 iki +60 °C
• Atstatymo funkcija: rankinis / automatinis
• Standartai: IEC 60947-4-1, IEC 60947-5-1

Naudojimo patarimai

Nustatykite srovės reguliavimo rankenėlę pagal variklio vardinę apkrovos srovę. Įsitikinkite, kad relė sumontuota švarioje, sausoje dėžėje, kad būtų išlaikyta IP20 apsauga. Jei naudojate automatinį atstatymą, patikrinkite, ar valdymo grandinė gali saugiai atlaikyti netikėtą paleidimą.

Patarimas: reguliariai tikrinkite gnybtų priveržimą ir švarą – net ir nedidelis kontaktų užterštumas gali sutrikdyti apsaugos veikimą. Renkantis relę pagal variklio vardinę srovę, palikite nedidelę atsargą, kad išvengtumėte klaidingų suveikimų.
