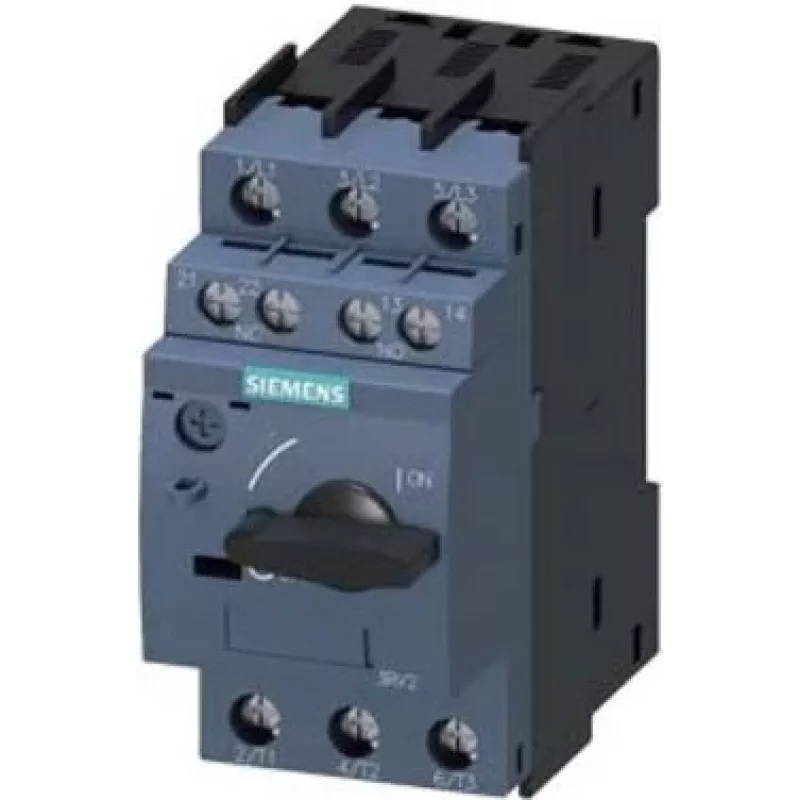

SIEMENS SIRIUS 3RV2 variklio starterio apsauginis jungiklis, 0,18-0,25A, 3 polių, Class 10, varžtiniai gnybtai, 3RV20110CA15

SIEMENS SIRIUS 3RV2 serijos variklio starterio apsauginis jungiklis 3RV20110CA15 užtikrina patikimą mažų kintamosios srovės variklių apsaugą pramoninėse valdymo spintose. Kompaktiškas S00 dydis leidžia taupyti vietą, o tikslūs nustatymai ir didelis pertraukimo pajėgumas prailgina įrangos tarnavimo laiką.

Privalumai

• Reguliuojamas terminis perkrovos atleidimas: 0,18–0,25 A
• Fiksuotas magnetinis trumpojo jungimo atleidimas: 3,3 A
• Didelis pertraukimo pajėgumas: 100 kA esant 400 V AC
• 3 polių konstrukcija su varžtiniais gnybtais patikimam prijungimui
• Class 10 išjungimo charakteristika, tinkama normaliam variklio paleidimui
• Montuojamas ant standartinės 35 mm DIN bėgelio arba varžtais
• IP20 apsauga nuo pirštų prisilietimo

Kasdienis naudojimas

3RV20110CA15 įrengiamas tiesiai variklio grandinėje, suteikdamas tiek perkrovos, tiek trumpojo jungimo apsaugą be atskirų saugiklių. Terminis atleidimas reaguoja į ilgalaikes viršsroves, o magnetinis išjungimas akimirksniu pašalina didelius gedimus. Reguliavimo ratukas leidžia tiksliai suderinti 0,18–0,25 A diapazoną, užtikrinant variklio apsaugą be bereikalingų suveikimų įprasto įsijungimo metu. Varžtiniai gnybtai priima vienagyslius arba daugiagyslius laidininkus, o aiškus perjungimo būsenos indikatorius palengvina trikčių šalinimą gamykloje.

Techninės specifikacijos

• Prekės ženklas: SIEMENS
• Modelis: 3RV20110CA15
• MPN: 3RV20110CA15
• EAN: 4011209840874
• Produkto tipas: Variklio starterio apsauginis jungiklis
• Serija: SIRIUS 3RV2
• Dydis: S00
• Nominali darbinė srovė (Ie): 0,18–0,25 A
• Reguliuojamas srovės diapazonas (Ir): 0,18–0,25 A
• Trumpojo jungimo atleidimas (N-release): 3,3 A fiksuotas
• Trumpojo jungimo pertraukimo pajėgumas (Icu): 100 kA esant 400 V AC
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Polių skaičius: 3
• Išjungimo klasė: CLASS 10
• Prijungimo tipas: Varžtiniai gnybtai
• Montavimo tipas: DIN bėgelis / varžtinis montavimas
• Darbinė temperatūra: -20 iki +60 °C
• Apsaugos laipsnis: IP20
• Perjungimo pajėgumas: Standartinis
• Perkrovos atleidimo tipas: Terminis (reguliuojamas)
• Trumpojo jungimo atleidimo tipas: Magnetinis (fiksuotas)
• Tinka: Kintamosios srovės varikliams
• Elektrinis tarnavimo laikas: 100 000 perjungimo ciklų

Paskutinė pastaba

Sukurta patikimai variklių apsaugai kompaktiškose instaliacijose, 3RV20110CA15 užtikrina tikslų reguliavimą ir didelį gedimų šalinimo pajėgumą DIN bėgelio montavimo pakete.
