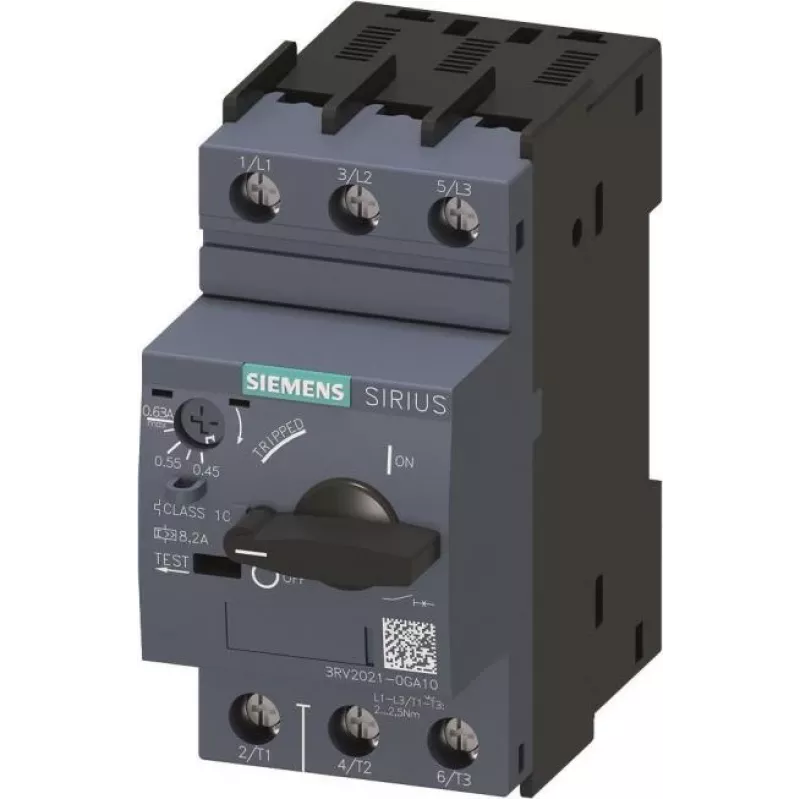

Siemens SIRIUS 3RV2 variklio starterio apsauginis jungiklis 0,45-0,63A 3RV2021-0GA10

Pramonės automatizavimo inžinieriams ir elektros skydų projektuotojams, kuriems reikia patikimos variklių apsaugos mažose erdvėse, Siemens SIRIUS 3RV2 serijos 3RV2021-0GA10 variklio starterio apsauginis jungiklis užtikrina tiek šiluminę, tiek magnetinę apsaugą. Šis kompaktiškas S00 dydžio įrenginys skirtas varikliams iki 0,63 A ir pasižymi itin didele 100 kA pertraukimo galia esant 400 V įtampai.

Kodėl verta rinktis

• Didelė 100 kA pertraukimo galia esant 400 V AC užtikrina patikimą apsaugą nuo trumpųjų jungimų.
• Kompaktiškas S00 korpusas taupo vietą valdymo skydeliuose, išlaikant visas variklio apsaugos funkcijas.
• Šiluminis ir magnetinis atjungikliai kompleksiškai apsaugo nuo perkrovų ir trumpųjų jungimų.
• Platus darbinės temperatūros diapazonas nuo -20 °C iki +60 °C leidžia naudoti atšiauriose aplinkose.
• Ilgas mechaninis tarnavimo laikas – 10 milijonų perjungimo ciklų – sumažina priežiūros poreikį.

Techniniai duomenys

• Serija: SIRIUS 3RV2, dydis S00
• Srovės nustatymo diapazonas: 0,45–0,63 A
• Momentinis trumpojo jungimo atjungiklis: 8,2 A
• Polių skaičius: 3
• Nominali darbinė įtampa: 690 V AC
• Nominali izoliacijos įtampa: 690 V
• Nominali impulsinė atsparumo įtampa: 6 kV
• Trumpojo jungimo pertraukimo galia esant 400 V: 100 kA
• Prijungimo tipas: varžtiniai gnybtai
• Montavimas: DIN bėgelis (35 mm) arba varžtinis tvirtinimas
• Apsaugos klasė: IP20 (gnybtai), IP00 (pagrindinė grandinė)
• Aplinkos temperatūra: -20 iki +60 °C
• Perkrovos atjungiklis: šiluminis
• Trumpojo jungimo atjungiklis: magnetinis
• Elektrinis tarnavimo laikas: 100 000 perjungimo ciklų
• Mechaninis tarnavimo laikas: 10 000 000 perjungimo ciklų
• Standartai: IEC 60947-2, IEC 60947-4-1

Kam tinka

Šis įrenginys idealiai tinka mažų variklių apsaugai pramonės įrenginiuose, konvejerių sistemose, siurbliuose ir ventiliatoriuose. Jis skirtas elektrikams ir automatizavimo specialistams, projektuojantiems ir prižiūrintiems valdymo skydus, kur reikalingas patikimas ir ilgaamžis sprendimas.

Naudojimo patarimai

Nustatydami šiluminį atjungiklį, atsižvelkite į faktinę variklio vardinę srovę ir aplinkos temperatūrą. Reguliariai tikrinkite gnybtų priveržimą ir užtikrinkite, kad montavimo vieta atitiktų IP apsaugos klasę. Dėl didelės pertraukimo galios šis prietaisas gali būti naudojamas sistemose su dideliais trumpojo jungimo srovės lygiais.
