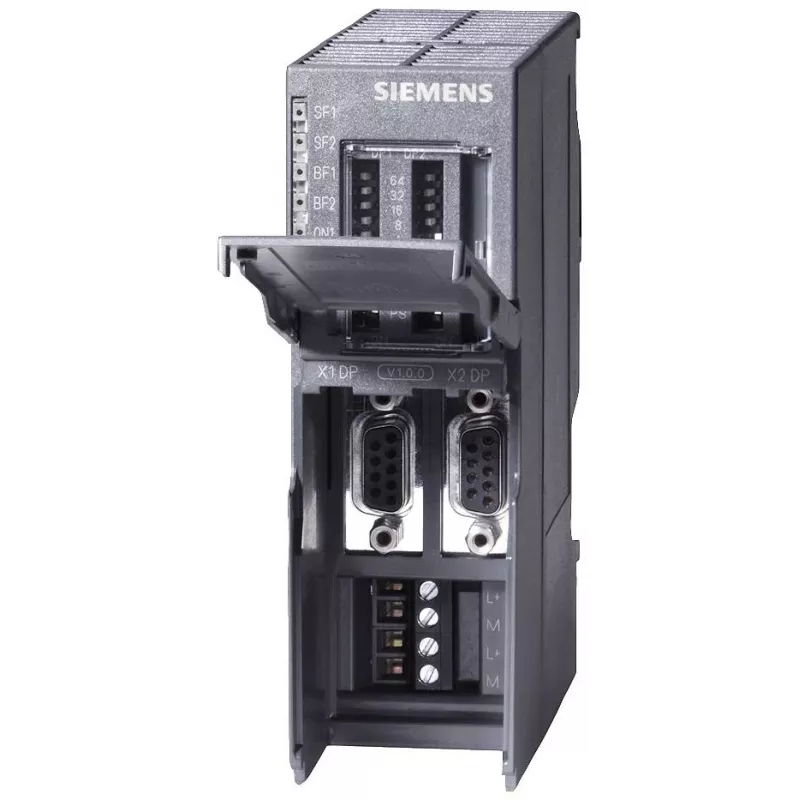

Siemens SIMATIC ET 200M PROFIBUS DP sąsajos modulis 6ES7158-0AD01-0XA0

Duomenų perdavimo sparta iki 12 Mbit/s – tai, kas pirmiausia išskiria šį Siemens sąsajos modulį, jungiantį SIMATIC ET 200M paskirstytos įvesties/išvesties sistemą prie PROFIBUS DP tinklo ir palaikantį iki 12 S7-300 modulių.

Kodėl verta rinktis

• Duomenų perdavimo sparta nuo 9,6 kbit/s iki 12 Mbit/s – modulis prisitaiko prie skirtingų tinklo greičių.
• Prijungia iki 12 S7-300 modulių, todėl konfigūraciją galima plėsti pagal poreikį.
• Elektrinė izoliacija tarp PROFIBUS DP ir užpakalinės plokštės magistralės didina sistemos patikimumą.
• LED būsenos indikatoriai (SF, BF, DP, DC5V) leidžia greitai įvertinti diagnostiką.
• Konfigūruojamas per SIMATIC STEP 7 – sklandžiai integruojamas į esamus Siemens automatizavimo projektus.

Techniniai duomenys

• Suderinamumas su sistema: SIMATIC ET 200M
• Ryšio protokolas: PROFIBUS DP
• Funkcija: paskirstytos įvesties/išvesties sąsajos modulis
• Maks. palaikomų I/O modulių: 12 (S7-300 moduliai)
• Duomenų perdavimo sparta: 9,6 kbit/s–12 Mbit/s
• Maitinimo įtampa: 24 V DC
• Srovės suvartojimas (tip.): 300 mA
• Magistralės jungtis: PROFIBUS DP (9 kontaktų D-sub)
• Užpakalinės plokštės magistralė: S7-300 magistralė
• Montavimo tipas: DIN bėgelis
• Darbinė temperatūra: 0–60 °C
• Apsaugos klasė: IP20
• Diagnostikos funkcija: yra
• Konfigūravimo programinė įranga: SIMATIC STEP 7
• Elektrinė izoliacija: yra (PROFIBUS DP nuo užpakalinės plokštės magistralės)
• Būsenos indikatoriai: LED (SF, BF, DP, DC5V)

Kam tinka

Modulis skirtas inžinieriams ir techninės priežiūros specialistams, projektuojantiems ar eksploatuojantiems paskirstytos įvesties/išvesties sistemas gamybos linijose, procesų valdyme ir pastatų automatizavime. Jis tinka ten, kur reikia patikimo ryšio tarp PROFIBUS DP lauko magistralės ir S7-300 užpakalinės plokštės magistralės, o diagnostikos duomenys turi būti matomi iš karto.

Naudojimas

Modulis tvirtinamas ant DIN bėgelio ET 200M stotyje, maitinamas 24 V DC įtampa, o PROFIBUS DP tinklas prijungiamas per 9 kontaktų D-sub jungtį. Adresas ir parametrai nustatomi SIMATIC STEP 7 aplinkoje, kur modulis integruojamas į esamą projektą. Paleidus sistemą, LED indikatoriai rodo maitinimo, magistralės ir diagnostikos būseną.

Patarimas: prieš paleisdami sistemą patikrinkite, ar PROFIBUS DP adresas sutampa su STEP 7 projekte nurodytu adresu – tai dažniausia priežastis, dėl kurios BF indikatorius šviečia raudonai. Periodiškai stebėkite SF ir BF LED būsenas, kad gedimus aptiktumėte anksčiau, nei jie sustabdys gamybą.
