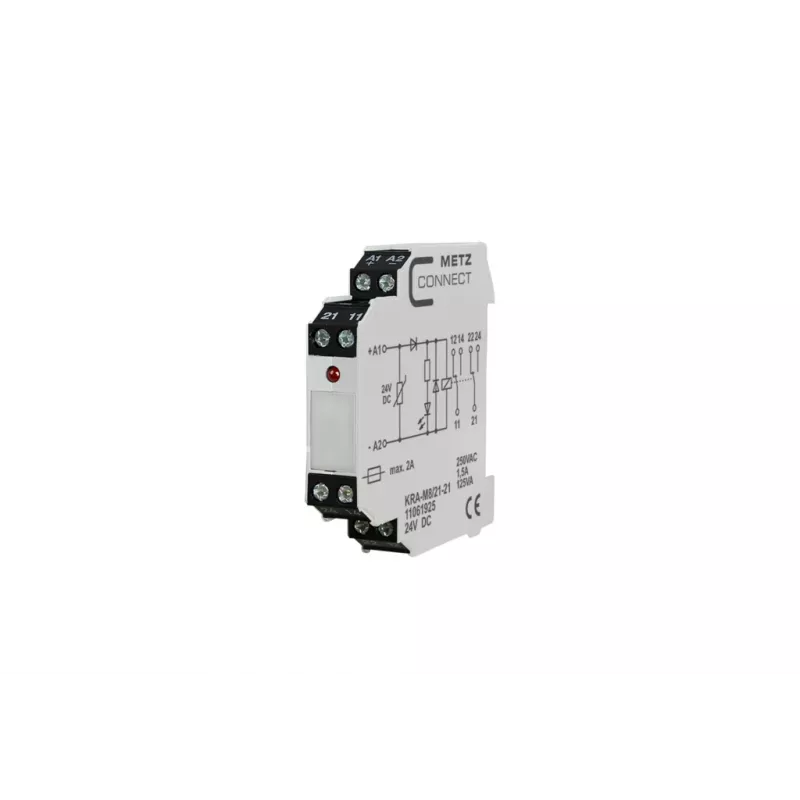

METZ CONNECT KRA-M8/21-21 24DC sujungimo modulis (11061925)

Kai valdymo spintose trūksta vietos, o signalų izoliacija turi išlikti nepriekaištinga, METZ CONNECT KRA-M8/21-21 24DC sujungimo modulis tampa racionaliu sprendimu. Vietoje stambių tarpinių relių, šis plonas DIN bėgelio modulis sujungia M8 jutiklio įvestį ir relės išvestį viename korpuse, taip sumažindamas laidų kiekį ir galimų gedimų taškus.

Privalumai

• 24 V DC maitinimas su M8 3 kontaktų A koduotu jungtimi – greitas jutiklio prijungimas
• 1 normaliai atviras relės kontaktas galvaninei signalų izoliacijai
• Perjungia iki 250 V AC / 30 V DC esant 2 A – tinka tiek valdymo, tiek nedidelės galios grandinėms
• Mažos 0,2 W energijos sąnaudos sumažina šilumos išsiskyrimą tankiuose skydeliuose
• Montuojamas ant DIN bėgelio TS35 be įrankių, IP20 apsauga – skirta valdymo spintoms

Kasdienis naudojimas

Šis modulis veikia kaip signalų sąsaja tarp 24 V DC jutiklio ar PLC išėjimo ir aukštesnės įtampos ar didesnės srovės apkrovos. M8 jungtis priima standartinius 3 kontaktų jutiklius, o išvesties gnybtai su varžtais leidžia prijungti lauko laidus iki 2,5 mm². Relės kontaktas skirtas tiek AC, tiek DC apkrovoms, todėl tinka solenoidiniams vožtuvams, kontaktoriams, indikacinėms lemputėms ar kaip įėjimas kitam valdikliui. Perjungimo dažnis atitinka daugumą pramoninių procesų, o modulis stabiliai veikia nuo -20 °C iki +70 °C. Poliamido korpusas atsparus įprastoms pramoninėms cheminėms medžiagoms ir užtikrina bazinę apsaugą nuo prisilietimo.

Techninės specifikacijos

• Prekės ženklas: METZ CONNECT
• Modelis: KRA-M8/21-21 24DC
• MPN: 11061925
• EAN: 4250184122722
• Produkto tipas: Sujungimo modulis / sąsajos modulis
• Maitinimo įtampa: 24 V DC
• Įvesties jungtis: M8, 3 kontaktų, A koduota
• Išvesties jungtis: Gnybtai su varžtais
• Kanalų skaičius: 1 (2 laidų signalas)
• Perjungimo elementas: Relė
• Kontakto tipas: 1 NO (normaliai atviras)
• Maks. perjungimo įtampa AC: 250 V AC
• Maks. perjungimo įtampa DC: 30 V DC
• Maks. perjungimo srovė: 2 A
• Maks. perjungimo galia AC: 500 VA
• Maks. perjungimo galia DC: 60 W
• Energijos sąnaudos: 0,2 W
• Montavimas: DIN bėgelis TS35
• Apsaugos klasė: IP20
• Darbinė temperatūra: -20 °C iki +70 °C
• Korpuso medžiaga: Poliamidas (PA)
• Sertifikatai: CE

Pabaigos pastaba

Vietą taupantis, patikimas sujungimo modulis, sujungiantis žemo lygio jutiklių signalus su didesnės galios valdymo grandinėmis, paruoštas montuoti ant DIN bėgelio.
