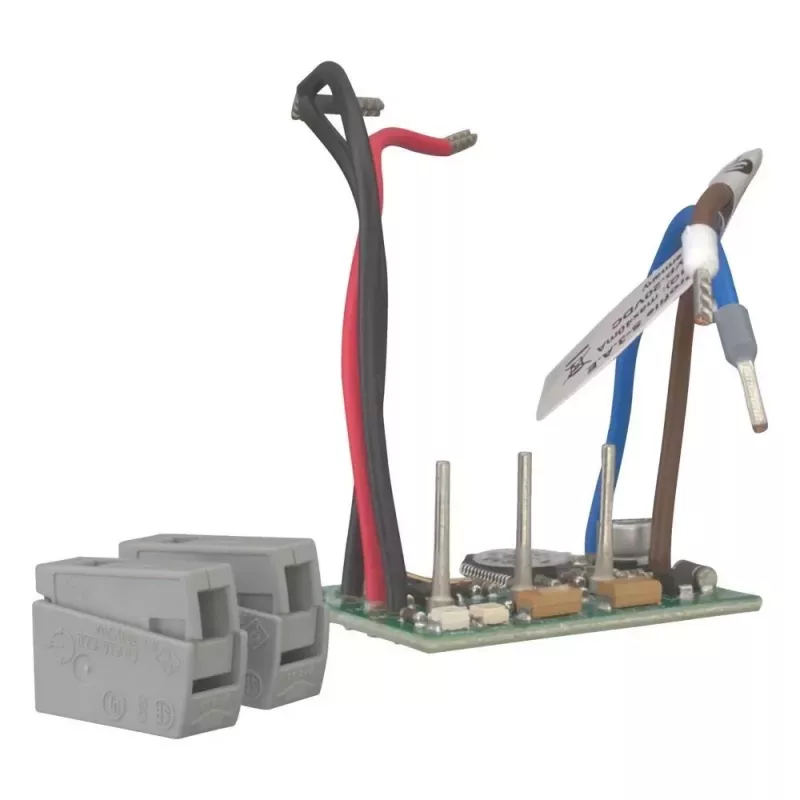

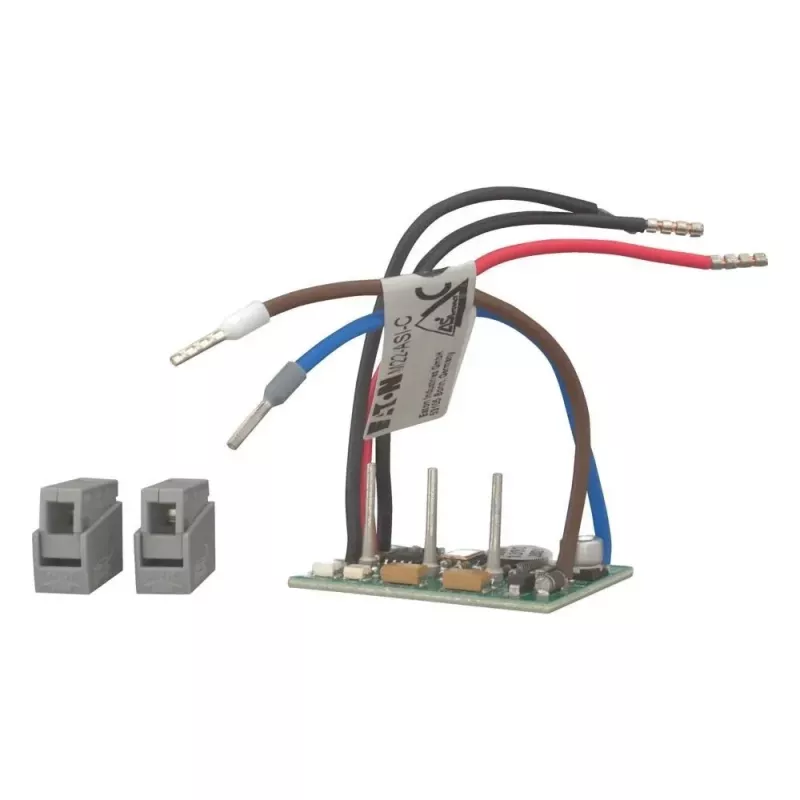

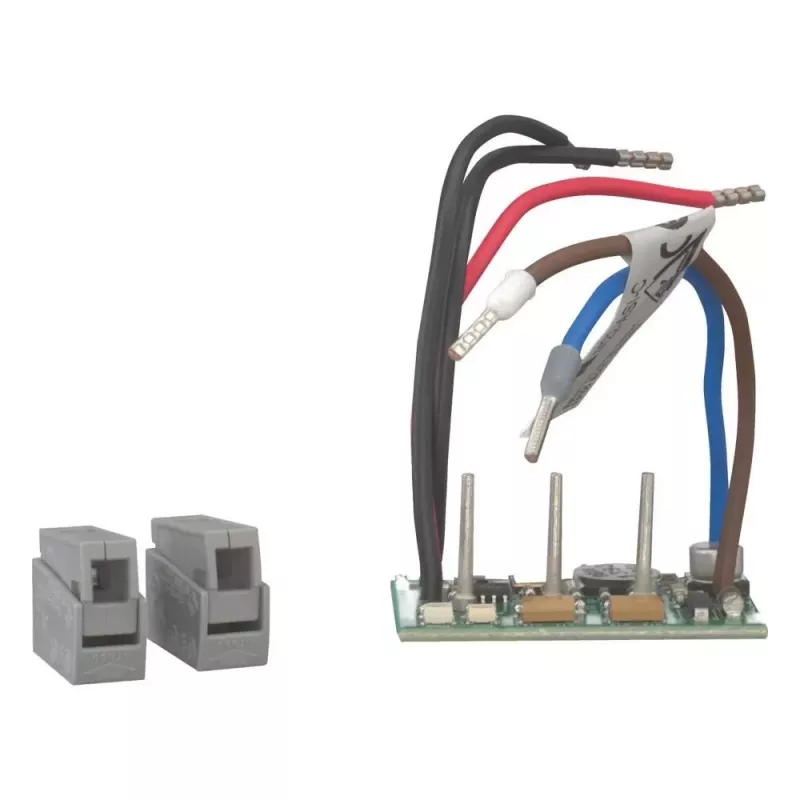

Eaton RMQ-M1C-AS AS-Interface prijungimo modulis RMQ22 valdymo įtaisams 032314

Kai valdymo pultuose naudojami RMQ22 serijos įtaisai, šis AS-Interface prijungimo modulis pašalina sudėtingą lygiagretų laidų sujungimą. RMQ-M1C-AS integruoja du skaitmeninius įėjimus ir vieną skaitmeninį išėjimą tiesiai į AS-i magistralę, sumažindamas montavimo laiką ir galimas laidų klaidas. Modulis tvirtinamas prie RMQ22 operatoriaus galinės dalies, todėl sprendimas yra kompaktiškas ir tvarkingas pramoninės automatizacijos sistemose.

Pagrindinės savybės

• AS-Interface standartinis slave su profilu S-0.A.0 – užtikrina platų suderinamumą
• Du skaitmeniniai įėjimai ir vienas skaitmeninis išėjimas lanksčiam signalų apdorojimui
• Integruotas jungtis RMQ22 įtaisams – nereikia papildomų adapterių
• LED indikatoriai AS-i ryšiui ir I/O būsenai stebėti
• IP20 apsaugos klasė, tinkama montuoti valdymo spintose

Naudojimas kasdienėje veikloje

Modulį montuokite tiesiai ant RMQ22 mygtuko, perjungiklio ar indikatoriaus šviesos galinės dalies. Varžtiniai gnybtai užtikrina patikimą prijungimą prie AS-i magistralės, o modulis maitinamas tiesiai iš magistralės (26,5–31,6 V DC). Didžiausios srovės suvartojimas – tik 40 mA (be apkrovos), todėl tinklas papildomai neapkraunamas. Darbinė temperatūra nuo -25 °C iki +70 °C leidžia patikimai veikti sudėtingomis sąlygomis. Aukštos kokybės plastikinis korpusas yra atsparus mechaniniam poveikiui, todėl tai patikimas pasirinkimas mašinų gamybos ir procesų valdymo sprendimuose.

Techninės specifikacijos

• Prekės ženklas: Eaton
• Modelis: RMQ-M1C-AS
• MPN: 032314
• EAN: 4015080323143
• Produkto tipas: AS-Interface prijungimo modulis
• Suderinamumas su serija: Eaton RMQ22 valdymo įtaisai
• Magistralės sistema: AS-Interface (AS-i)
• AS-i slave tipas: standartinis slave
• AS-i profilis: S-0.A.0
• Skaitmeninių įėjimų skaičius: 2
• Skaitmeninių išėjimų skaičius: 1
• Maitinimo įtampa: 26,5–31,6 V DC (per AS-i magistralę)
• Srovės suvartojimas (maks.): 40 mA (be apkrovos)
• AS-i prijungimo tipas: varžtiniai gnybtai
• Įtaiso prijungimo tipas: integruota jungtis RMQ22
• Apsaugos laipsnis (IEC 60529): IP20
• Darbinė temperatūra: -25 °C iki +70 °C
• Montavimo tipas: galinis tvirtinimas prie RMQ22 operatoriaus
• Korpuso medžiaga: aukštos kokybės plastikas
• Patvirtinimai: CE, cULus
• Būsenos indikatoriai: LED AS-i ryšiui ir I/O būsenai
• Taikymas: pramoninė automatizacija, mašinų gamyba, procesų valdymas

Paskutinė pastaba

Eaton RMQ-M1C-AS yra patikimas ir efektyvus būdas prijungti RMQ22 valdymo įtaisus prie AS-i tinklo, supaprastinantis montavimą ir mažinantis laidų išlaidas.
