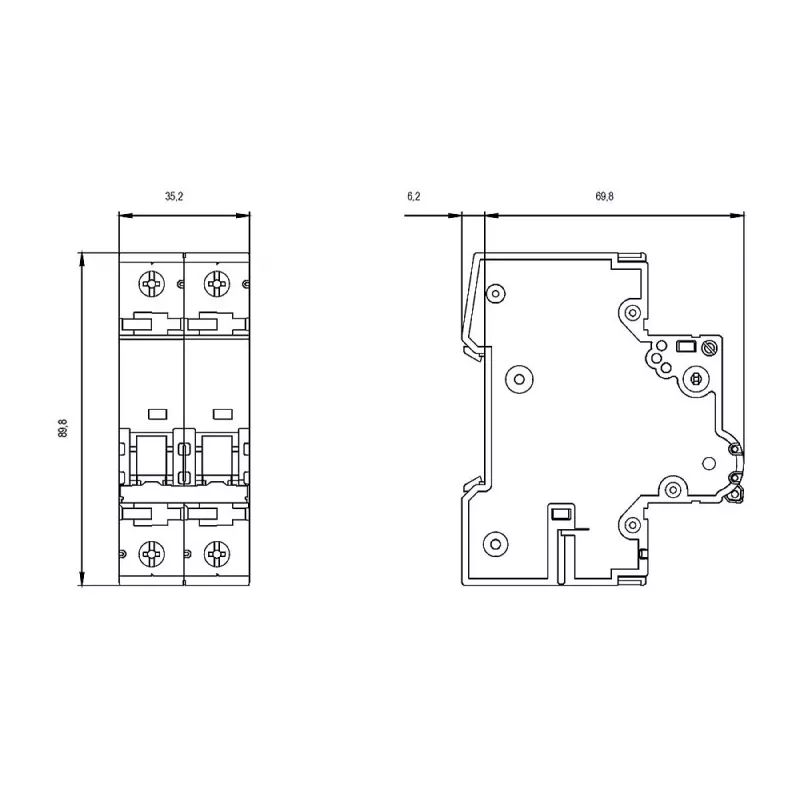

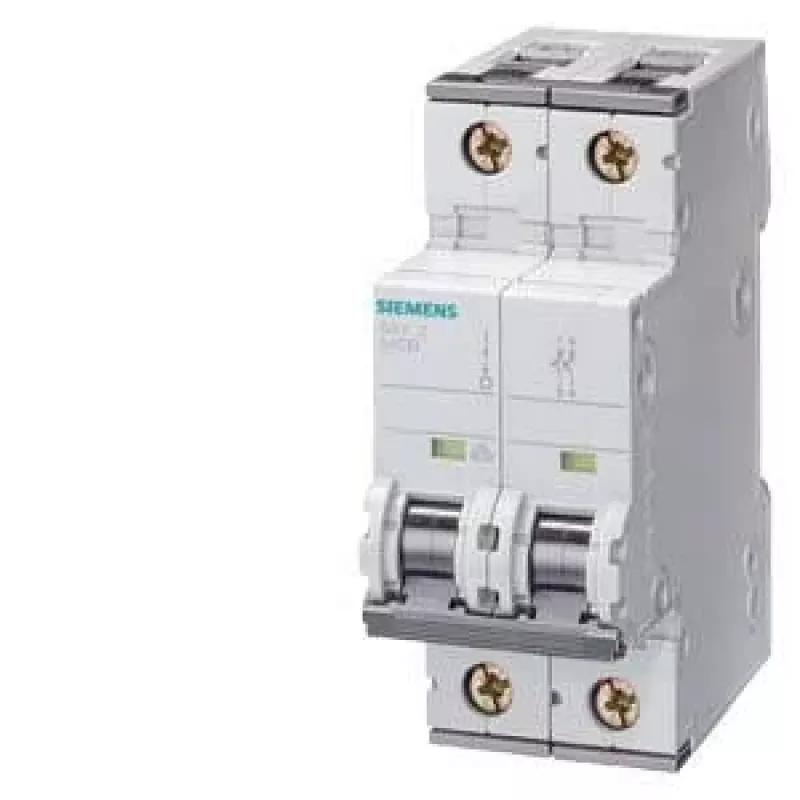

Siemens SENTRON 5SY4 automatinis jungiklis, 2 polių, C, 1 A, 230/400 V AC, 6 kA 5SY4201-7

Kai reikia apsaugoti jautrias grandines nuo viršsrovių, kurių įjungimo srovė yra vidutinė, įprastiniai automatiniai jungikliai su B charakteristika gali suveikti per anksti. Siemens SENTRON 5SY4 su C charakteristika užtikrina patikimą apsaugą tokiose grandinėse, kaip apšvietimas ar valdymo grandinės, kur trumpalaikiai srovės šuoliai yra normalus reiškinys.

Kodėl verta rinktis

• Vardinis srovės stipris 1 A – tiksliai apsaugo mažos galios grandines.
• C charakteristika – atlaiko vidutinius įjungimo srovės impulsus, todėl tinka apšvietimo ir valdymo grandinėms.
• 2 polių konstrukcija – vienu metu atjungia abu aktyviuosius laidininkus, padidindama saugą vienfazėse sistemose.
• 6 kA pertraukimo geba – patikimai nutraukia trumpojo jungimo srovę.
• Montuojamas ant DIN bėgelio (EN 60715) – lengvas ir greitas įrengimas skirstomuosiuose skyduose.

Kam tinka

Šis automatinis jungiklis skirtas elektrikams, inžinieriams ir techninės priežiūros specialistams, projektuojantiems ar aptarnaujantiems gyvenamųjų bei komercinių pastatų elektros instaliacijas. Jis puikiai tinka ten, kur reikalinga patikima 1 A grandinių apsauga su galimybe atlaikyti trumpalaikes įjungimo sroves.

Pagrindinės specifikacijos

• Polių skaičius: 2
• Charakteristika: C
• Vardinė srovė: 1 A
• Vardinė įtampa: 230/400 V AC
• Vardinė pertraukimo geba (Icn): 6 kA
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (EN 60715)
• Apsaugos laipsnis: IP20 (su prijungtais laidininkais)
• Darbinė temperatūra: -25 °C iki +45 °C
• Laidininkų skerspjūvis (vientisasis): 0,75–35 mm²
• Laidininkų skerspjūvis (suvytasis): 0,75–25 mm²
• Mechaninis atsparumas: 20 000 perjungimų
• Elektrinis atsparumas: 10 000 perjungimų
• Atitinka IEC 60898-1

Naudojimas

Įrengimas atliekamas ant standartinio DIN bėgelio. Prijungimui naudojami varžtiniai gnybtai, priimantys tiek vientisuosius, tiek suvytuosius laidininkus. Prieš montuodami įsitikinkite, kad grandinės srovė neviršija 1 A, o įtampa atitinka 230/400 V AC. Dėl C charakteristikos šis jungiklis tinka grandinėms su nedideliais įjungimo srovės šuoliais.

Patarimai

Rekomenduojama periodiškai tikrinti jungiklio veikimą ir užtikrinti, kad gnybtuose nebūtų atsilaisvinusių laidų. Montuodami laikykitės galiojančių elektros instaliacijos taisyklių ir naudokite tik kvalifikuoto elektriko paslaugas.
