Siemens 5SY41065 automatinis jungiklis 1P 6A A tipo 10kA 230/400V

Elektros grandinės, kuriose yra jautri elektronika, reikalauja apsaugos, kuri sureaguotų ne tik į trumpąjį jungimą, bet ir į pulsacinę nuolatinę srovę. Siemens 5SY41065 automatinis jungiklis su A tipo išjungimo charakteristika užtikrina patikimą apsaugą tokiose grandinėse, išvengiant žalos įrangai dėl perkrovos ar gedimų.

Privalumai profesionalams

• 1 poliaus, 6 A vardinės srovės konstrukcija – skirta smulkioms elektronikos grandinėms apsaugoti.
• A tipo charakteristika – greitai išjungia esant pulsacinei nuolatinei srovei, todėl tinka įrenginiams su elektroniniais maitinimo šaltiniais.
• 10 kA išjungimo galia – patikimai pertraukia dideles gedimų sroves 230/400 V AC tinkluose.
• Kompaktiškas 1 modulio plotis (18 mm) – taupo vietą skirstomojoje spintoje.
• Sraigtiniai gnybtai priima laidininkus nuo 0,75 iki 35 mm² – lankstus montavimas.
• Ilgas tarnavimo laikas: 10 000 mechaninių ir elektrinių perjungimų.

Kam skirtas

Elektrikams, skirstomųjų spintų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimo automatinio jungiklio DIN bėgeliui. Idealiai tinka apsaugoti grandines su elektroninėmis apkrovomis, kur būtinas greitas išjungimas esant pulsacinei nuolatinei srovei.

Pagrindinės specifikacijos

• Vardinė srovė: 6 A
• Polių skaičius: 1P
• Išjungimo charakteristika: A tipo
• Vardinė įtampa: 230/400 V AC
• Vardinė išjungimo galia: 10 kA
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis
• Gnybtų tipas: sraigtiniai
• Gnybtų talpa (standus/lankstus): 0,75–35 mm²
• Gnybtų talpa (smulkiagyslis su įvore): 0,75–25 mm²
• Apsaugos laipsnis (gnybtai): IP20
• Apsaugos laipsnis (su korpusu): IP40
• Mechaninis tarnavimo laikas: 10 000 perjungimų
• Elektrinis tarnavimo laikas: 10 000 perjungimų
• Darbinė temperatūra: -25…+45 °C
• Sandėliavimo temperatūra: -40…+75 °C
• Montavimo padėtis: bet kokia

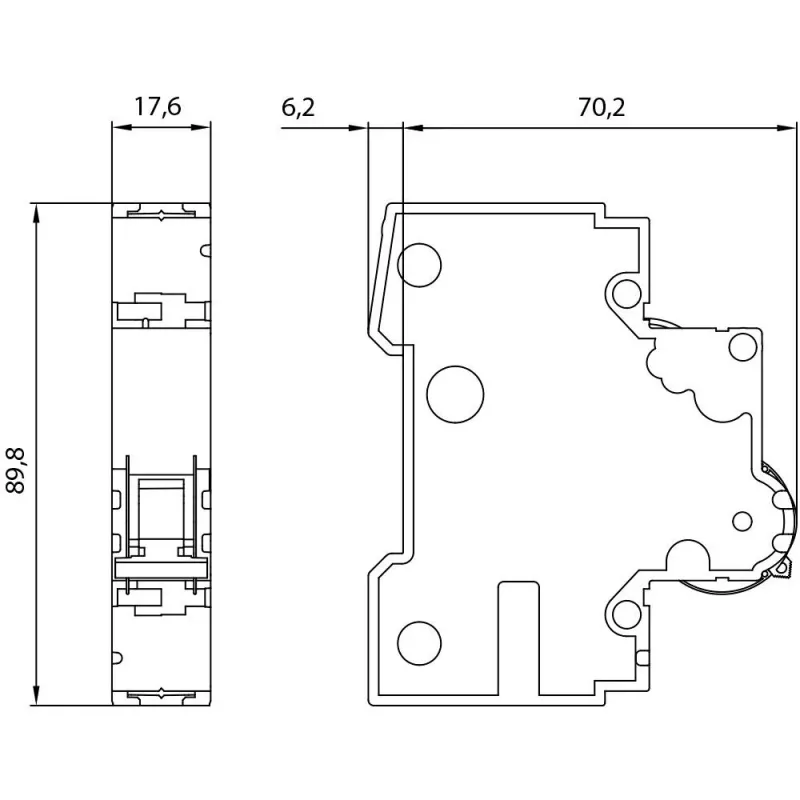

• Modulio plotis: 1 modulis (18 mm)
• Standartas: IEC 60898-1

Naudojimo patarimai

Siekiant užtikrinti IP40 apsaugos laipsnį, jungiklį montuokite tinkamame korpuse. Smulkiagysliams laidininkams naudokite įvores, kad ryšys išliktų patikimas visame leistiname diapazone.

Patarimas: prieš montuodami įsitikinkite, kad grandinės srovė neviršija 6 A, o trumpojo jungimo srovė neviršija 10 kA. A tipo charakteristika ypač naudinga grandinėse su impulsiniais maitinimo šaltiniais, inverteriais ar kitais elektroniniais įrenginiais.
