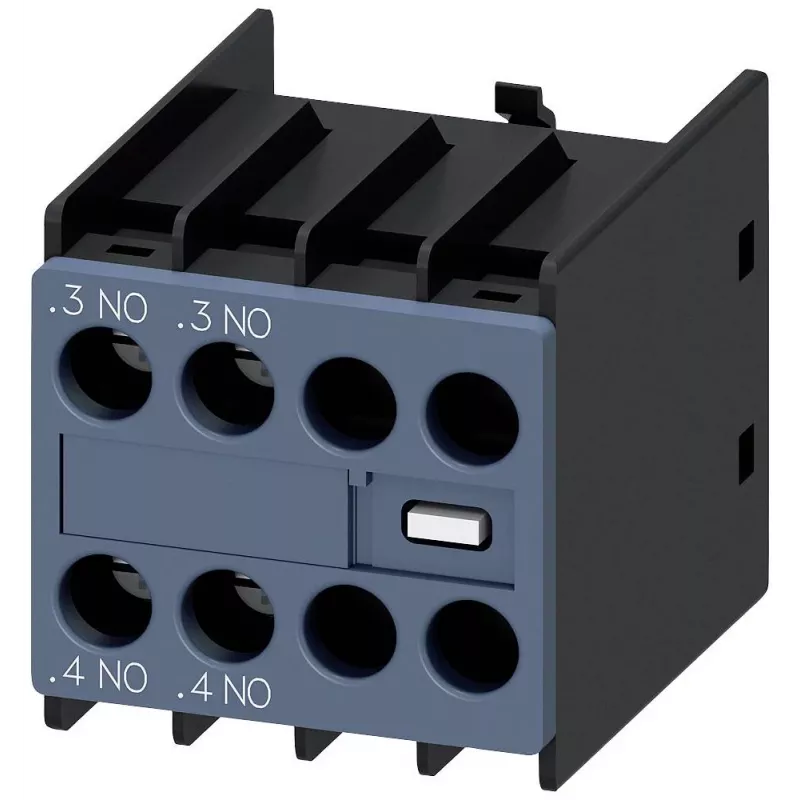

Siemens pagalbinis kontaktų blokas 3RH2911-1HA20, 2 NO, priekinis montavimas, varžtiniai gnybtai

Du normaliai atviri (NO) kontaktai, montuojami tiesiai ant priekinės Siemens SIRIUS 3RT2 kontaktoriams ir 3RH2 valdymo relėms. Šis pagalbinis kontaktų blokas praplečia perjungimo įrenginių funkcijas nekeičiant pagrindinės grandinės ir užtikrina patikimą signalų perdavimą bei blokavimo grandines.

Kodėl verta rinktis

• Du NO kontaktai, skirti valdymo ir signalizavimo grandinėms
• Priekinis montavimas leidžia greitai ir paprastai įdiegti be papildomų įrankių
• Varžtiniai gnybtai užtikrina patikimą ir atsparų vibracijai laidų prijungimą
• Suderinamas su SIRIUS 3RT2 kontaktoriams ir SIRIUS 3RH2 valdymo relėms
• Vardinė izoliacijos įtampa iki 690 V, tinkama pramoninėms sąlygoms

Techninė specifikacija

• Kontaktų konfigūracija: 2 NO
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė darbinė srovė AC-15 prie 230 V: 6 A
• Vardinė darbinė srovė AC-15 prie 400 V: 3 A
• Vardinė darbinė srovė DC-13 prie 24 V: 1 A
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: nuo -25 iki +60 °C
• Elektrinis ilgaamžiškumas: 10 milijonų perjungimo ciklų
• Mechaninis ilgaamžiškumas: 30 milijonų perjungimo ciklų
• Trumpojo jungimo apsaugos saugiklis gG: 10 A
• Standartai: IEC 60947-5-1, EN 60947-5-1

Kam skirta

Skirta elektros inžinieriams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia papildyti Siemens SIRIUS perjungimo įrenginių kontaktų skaičių. Tinka variklių valdymo centruose, automatizavimo skydeliuose ir mašinų valdymo grandinėse, kur svarbus patikimumas ir vietos taupymas.

Naudojimas

Pritvirtinkite kontaktų bloką prie priekinės kontaktoriams arba relėms. Užtikrinkite, kad valdymo grandinės įtampa ir srovė neviršytų vardinių verčių, nurodytų kontaktų konfigūracijai. Veržkite gnybtus tinkamu atsuktuvu pagal montavimo instrukcijas.

Patarimas: prieš montuodami įsitikinkite, kad kontaktų blokas suderinamas su konkrečiu SIRIUS modeliu. Periodiškai patikrinkite varžtinių gnybtų priveržimą, ypač vibracijos sąlygomis. Naudokite tik standartą atitinkančius saugiklius.
