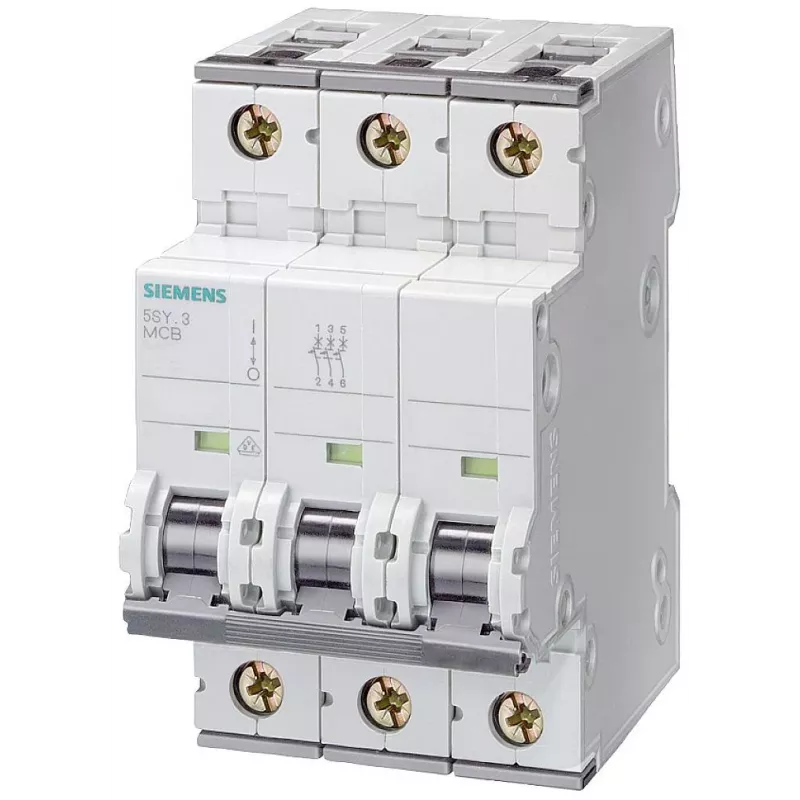

SIEMENS 5SY6325-7 automatinis jungiklis C25A, 3 polių, 6kA, 400V AC

Trifazėse skirstymo lentose, kuriose vienu metu veikia keli varikliai ar transformatoriai, grandinės apsauga turi reaguoti greitai ir patikimai. SIEMENS 5SY6325-7 automatinis jungiklis su C charakteristika skirtas būtent tokioms sąlygoms – jis atlaiko vidutines įjungimo sroves ir užtikrina saugų grandinės atjungimą esant perkrovai ar trumpajam jungimui.

Kodėl verta rinktis šį modelį

25 A nominalioji srovė ir 6 kA trumpojo jungimo atjungimo geba leidžia saugiai nutraukti gedimo sroves iki 6 000 A. Trys poliai atjungiami vienu metu, todėl trifazėse sistemose nereikia papildomų sujungimo sprendimų. C charakteristika tinka grandinėms su vidutinėmis įjungimo srovėmis – varikliams, transformatoriams ir kitiems indukciniams vartotojams.

Kam tinka

• Gyvenamųjų ir komercinių pastatų trifazėms skirstymo lentoms
• Variklių, transformatorių ir kitų indukcinių apkrovų apsaugai
• Grandinėms, kuriose reikalinga 25 A nominalioji srovė su vidutiniu įjungimo srovės toleravimu

Pagrindinės specifikacijos

• Nominalioji srovė: 25 A
• Polių skaičius: 3
• Atjungimo charakteristika: C
• Nominalioji trumpojo jungimo atjungimo geba: 6 kA
• Nominalioji įtampa: 400 V AC
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis TH 35 mm
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +45 °C
• Gnybtų talpa: 0,75–35 mm² (vientisa viela), 0,75–25 mm² (suvyta viela)
• Mechaninis ilgaamžiškumas: 10 000 ciklų
• Elektrinis ilgaamžiškumas: 10 000 ciklų

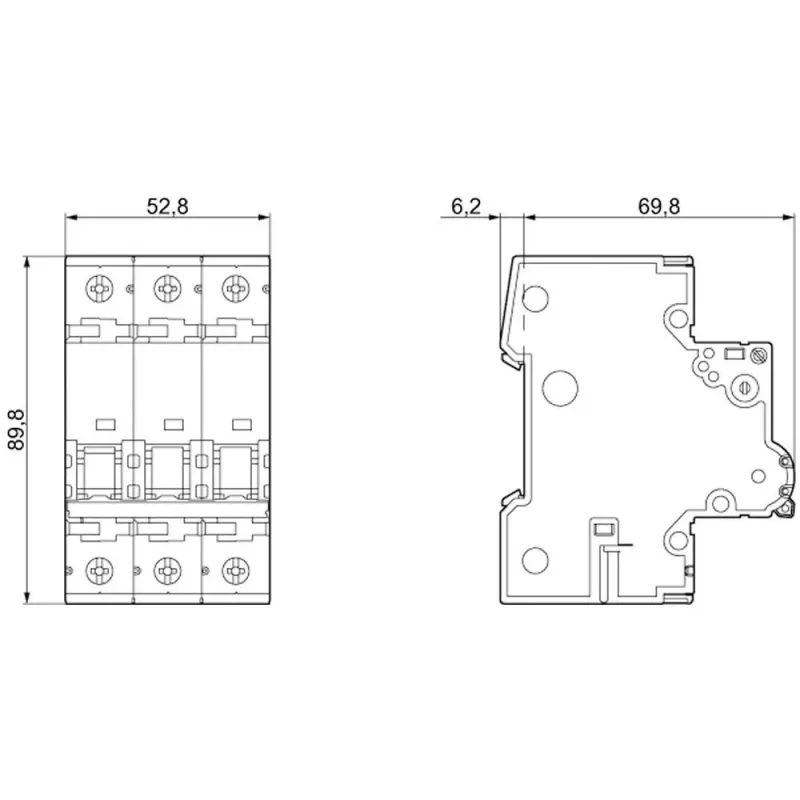

• Modulių plotis: 3 moduliai (54 mm)

Naudojimo patarimai

Montuokite šį automatinį jungiklį tinkamai vėdinamoje skirstymo lentoje ir priveržkite gnybtus iki gamintojo nurodyto sukimo momento. Prieš prijungdami patikrinkite, ar sistemos įtampa ir dažnis atitinka jungiklio nominaliuosius parametrus.
