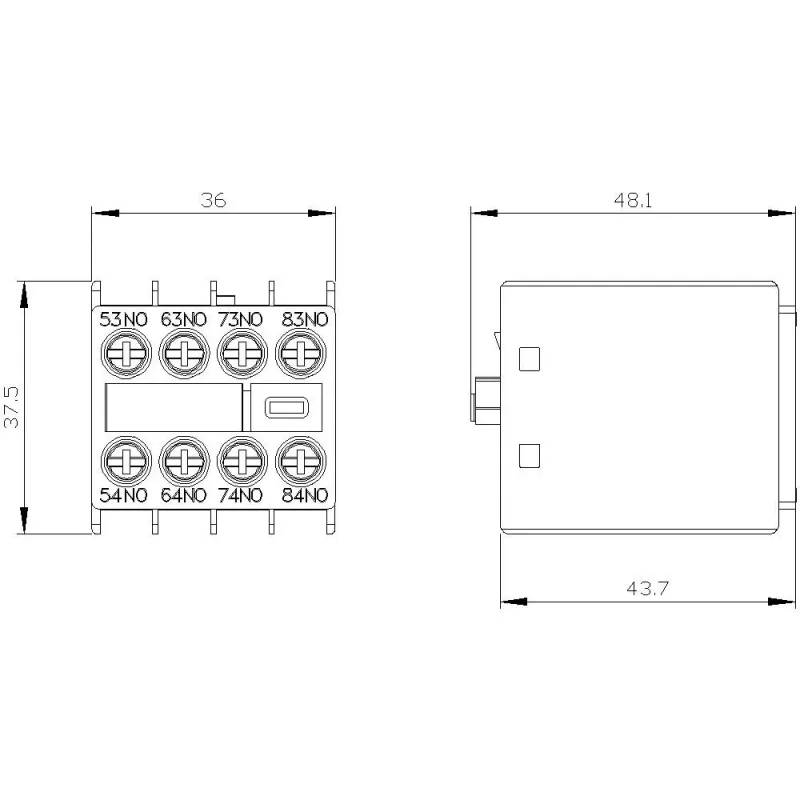

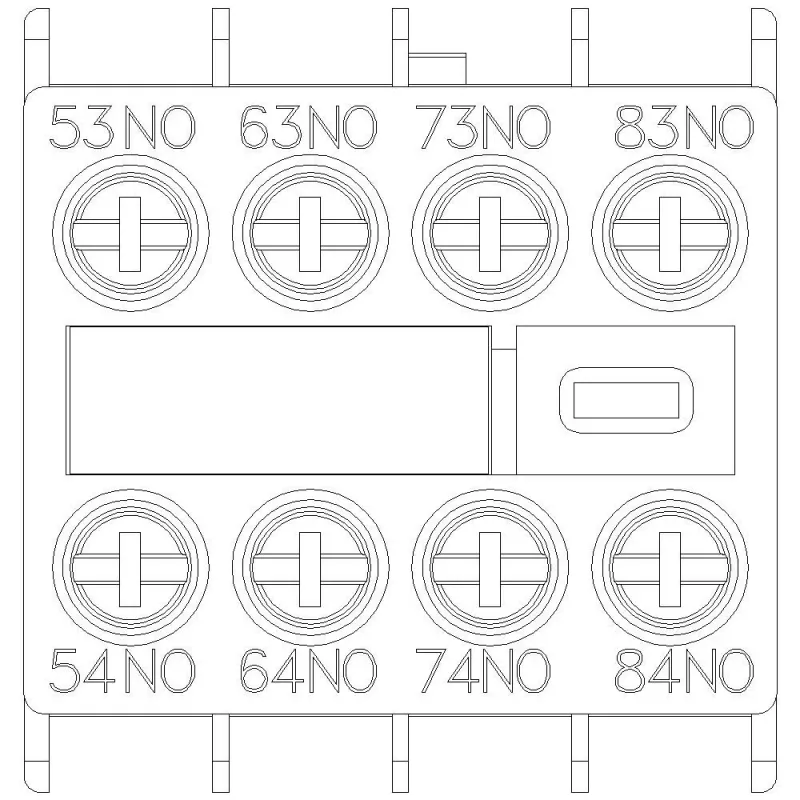

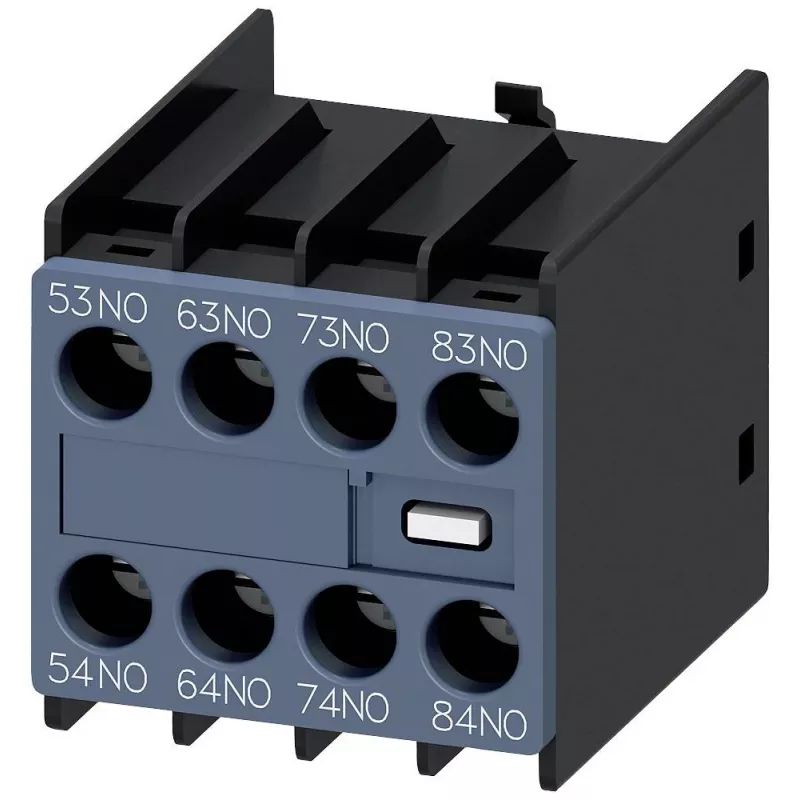

Siemens 3RH2911-1XA40-0MA0 pagalbinis kontaktų blokas, 4 NO, varžtiniai gnybtai, šoninis montavimas SIRIUS 3RH2/3RT2

690 V vardinė izoliacijos įtampa ir 6 kV impulsų atsparumas – tai parametrai, apibūdinantys Siemens 3RH2911-1XA40-0MA0 pagalbinį kontaktų bloką, kuris prideda keturis normaliai atvirus (NO) kontaktus prie SIRIUS 3RH2 ir 3RT2 kontaktoriams bei relėms. Blokas montuojamas šonu, o varžtiniai gnybtai užtikrina patikimą prijungimą.

Apžvalga

Priklausantis SIRIUS serijai, šis kontaktų blokas praplečia suderinamų Siemens perjungimo įtaisų valdymo galimybes. Jis turi keturis NO kontaktus, kurių kiekvienas skirtas 6 A esant 230 V AC-15 ir 10 A esant 24 V DC-13. Varžtiniai gnybtai priima vienagyslius laidininkus nuo 0,5 iki 4 mm² ir daugiagyslius laidininkus nuo 0,5 iki 2,5 mm², o užveržimo momentas yra 0,8–1,2 Nm.

Kuo išsiskiria

• Keturi normaliai atviri kontaktai valdymo grandinei išplėsti
• Šoninis montavimas – taupo vietą spintelėje
• Didelis elektrinis patvarumas: 10 milijonų perjungimo ciklų
• Mechaninis patvarumas: 30 milijonų ciklų
• Platus darbinės temperatūros diapazonas: nuo -25 iki +60 °C

Techniniai duomenys

• Gaminio tipas: pagalbinis kontaktų blokas
• Kontaktų skaičius: 4

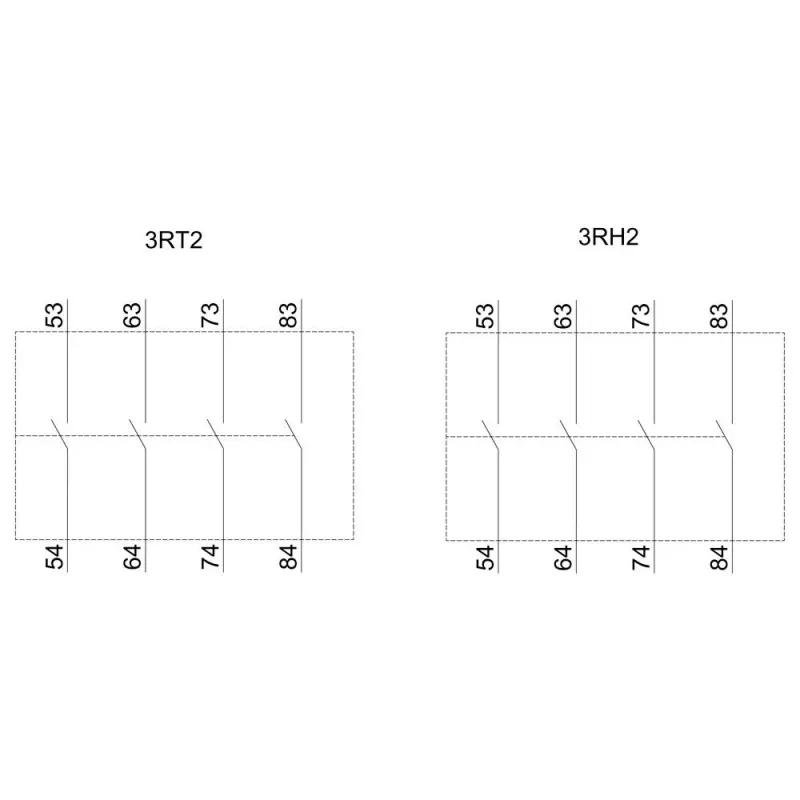

• Kontaktų konfigūracija: 4 NO
• Gnybtų tipas: varžtiniai
• Montavimo padėtis: šoninė
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė darbinė srovė (AC-15, 230 V): 6 A
• Vardinė darbinė srovė (AC-15, 400 V): 3 A
• Vardinė darbinė srovė (DC-13, 24 V): 10 A
• Darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Sandėliavimo temperatūros diapazonas: nuo -55 iki +80 °C
• Apsaugos laipsnis: IP20
• Prijungimo skerspjūvis (vienagyslis): 0,5–4 mm²
• Prijungimo skerspjūvis (daugiagyslis): 0,5–2,5 mm²
• Užveržimo momentas: 0,8–1,2 Nm

Mūsų verdiktas

Patikimas šoninis pagalbinis kontaktų blokas su keturiais NO kontaktais, sukurtas reikliems pramoninio valdymo sprendimams.
