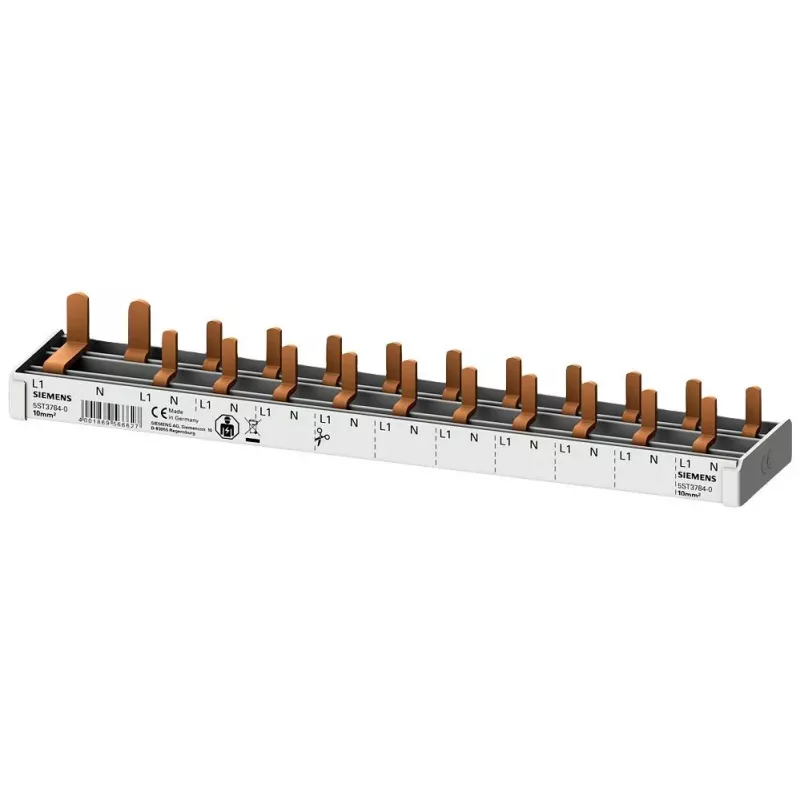

SIEMENS 5ST37840 kaištinė šyna 16mm², 1x RCD 1P+N + 10x kompaktinių įrenginių, 12 TE

SIEMENS 5ST37840 kaištinė šyna – tai efektyvus galios paskirstymo sprendimas, leidžiantis vienu metu prijungti vieną 1P+N liekamosios srovės įtaisą (RCD) ir dešimt vienpolio modulinio įrenginio, užimant tik 12 modulių (TE) vietos. 16 mm² varinis laidininkas užtikrina patikimą maitinimą iki 63 A vardinės srovės, todėl sprendimas idealiai tinka profesionaliems elektros skydams.

Privalumai

Ši šyna žymiai supaprastina skydo laidų sujungimą – vienas komponentas pakeičia daugybę atskirų jungčių, sumažindamas montavimo laiką ir galimų klaidų skaičių. Kaištinis sujungimas užtikrina patikimą ir nereikalaujantį priežiūros kontaktą su Siemens SENTRON moduliniais įrenginiais.

Kam skirta

• Paskirstymo skydams, kuriems reikalinga kombinuota RCD apsauga ir keli išėjimo maitinimo kontūrai
• Gyvenamiesiems ir komerciniams elektros įrenginiams
• Esamų skydų modernizavimui naudojant Siemens SENTRON komponentus

Pagrindinės specifikacijos

• Šynos tipas: kaištinė šyna
• Polių skaičius: 2 poliai (1P+N)
• Laidininko skerspjūvis: 16 mm²
• Modulių vienetų skaičius (TE): 12
• Konfigūracija: 1x RCD (1P+N) + 10x vienpolio modulinio įrenginio
• Vardinė srovė: 63 A
• Vardinė įtampa (AC): 230/400 V
• Sujungimo tipas: kaištinis
• Laidininko medžiaga: varis
• Izoliacijos medžiaga: plastikas
• Montavimo tipas: DIN bėgelis
• Trumpojo jungimo srovės atsparumas (Icw): 10 kA
• Apsaugos laipsnis: IP20 (sumontavus skydelyje)
• Darbinė temperatūra: nuo -25 iki +55 °C

Naudojimo patarimai

Prieš montuodami būtinai patikrinkite, ar šyna suderinama su jūsų konkrečiu RCD ir moduliniais įrenginiais. Įsitikinkite, kad skydelyje pakanka vietos 12 TE pločiui ir tinkamam DIN bėgelio tvirtinimui.
