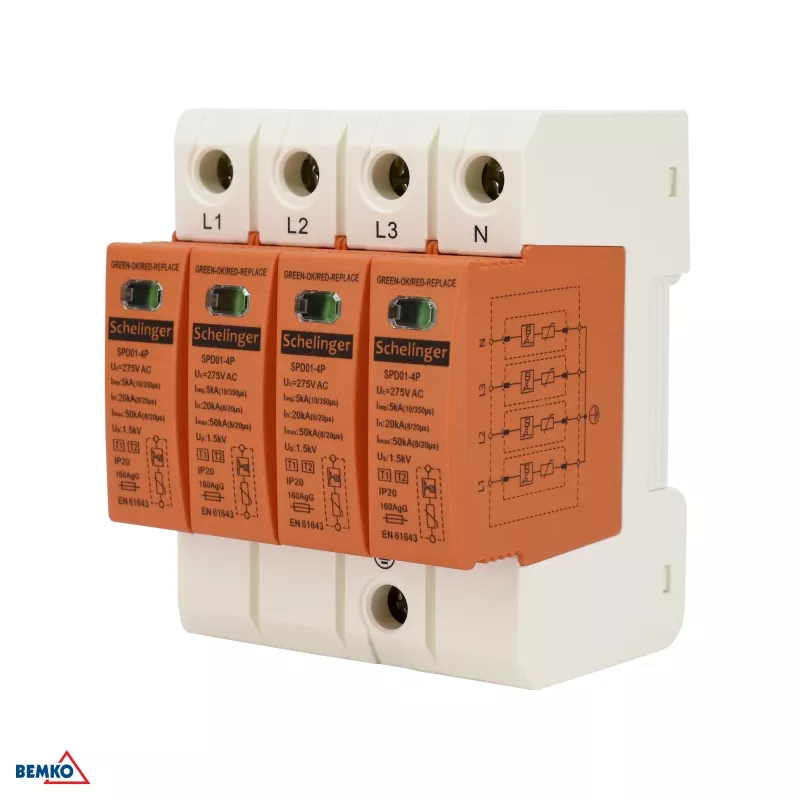

SCHELINGER Apsauginis Įtampos Ribotuvas 4P 5kA (10/350) Klasė T1+T2 (B+C)

Kai jūsų IT ar gamybos įranga priklauso nuo nepertraukiamo maitinimo, net trumpalaikis viršįtampis gali sukelti brangiai kainuojančias prastovas. SCHELINGER A51-SPD01-4P-B+C yra kombinuotas 1 ir 2 tipo apsauginis įtampos ribotuvas, sukurtas tiesioginiams ir netiesioginiams žaibo išlydžiams atlaikyti – idealus sprendimas pagrindiniams skirstomiesiems skydams pastatuose su išorine žaibosauga.

Privalumai

Šis 4 polių SPD sujungia dvi apsaugos klases (T1+T2) viename kompaktiškame įrenginyje, taupydamas vietą skirstomajame skyde ir mažindamas montavimo sąnaudas. 5 kA (10/350 µs) impulsinė srovė vienam poliui ir 40 kA (8/20 µs) maksimali iškrovos srovė užtikrina patikimą apsaugą tiek nuo galingų žaibo impulsų, tiek nuo dažnų pereinamųjų viršįtampių. Vizualinis būsenos indikatorius (žalia/raudona) leidžia greitai patikrinti veikimo būklę.

Kam tinka

• Pagrindiniai skirstomieji skydai gyvenamuosiuose, komerciniuose ir pramoniniuose pastatuose
• Įrenginiai su išorine žaibosaugos sistema (LPS)
• Trifazės TN-S, TN-C, TN-C-S ir TT sistemos
• Jautrios elektroninės įrangos apsauga nuo viršįtampių pažeidimų

Pagrindinės specifikacijos

• SPD tipas: 1 tipas + 2 tipas (T1+T2) pagal PN-EN 61643-11
• Polių skaičius: 4P (3L+N+PE)
• Impulsinė srovė (Iimp) (10/350 µs): 5 kA vienam poliui
• Vardinė iškrovos srovė (In) (8/20 µs): 20 kA vienam poliui
• Maksimali iškrovos srovė (Imax) (8/20 µs): 40 kA vienam poliui
• Maksimali nuolatinė darbinė įtampa (Uc): 275 V AC
• Įtampos apsaugos lygis (Up): < 1,5 kV
• Vardinė įtampa (Un): 230/400 V AC
• Technologija: Varistorius (MOV)
• Montavimas: DIN bėgelis (TH35)
• Modulių skaičius: 4 TE
• Trumpojo jungimo atsparumas (Isccr): 50 kA
• Maksimalus atsarginis saugiklis: 125 A gL/gG

Rekomendacijos

Siekiant optimalios apsaugos, šį SPD montuokite pagrindiniame skirstomajame skyde kuo arčiau įvado. Užtikrinkite tinkamą koordinaciją su žemesnės pakopos 2 ar 3 tipo SPD. Visada laikykitės vietinių elektros instaliacijos taisyklių ir gamintojo nurodymų.
