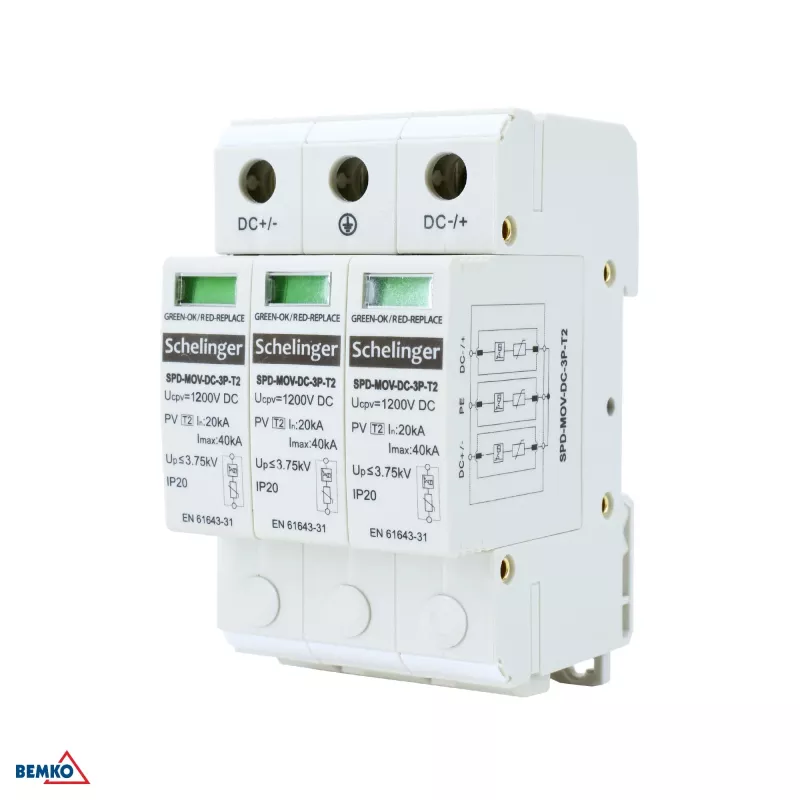

SCHELINGER A53-SPD-MOV-DC-3P-T2 3P DC 1200V Type 2 Apsaugos nuo viršįtampių įtaisas (SPD) fotovoltinėms sistemoms

Investicija į fotovoltinę sistemą reikalauja patikimos apsaugos nuo trumpalaikių viršįtampių, galinčių sugadinti brangius keitiklius ir modulius. SCHELINGER A53-SPD-MOV-DC-3P-T2 yra profesionalus 3 polių nuolatinės srovės apsaugos nuo viršįtampių įtaisas (SPD), sukurtas būtent saulės elektrinėms iki 1200 V DC.

Privalumai jūsų verslui

Šis Type 2 SPD užtikrina patikimą apsaugą tiek diferencialiniu, tiek bendriniu režimu, apimdamas visas laidininkų poras (L+/PE, L-/PE, L+/L-). Dėl 40 kA maksimalios iškrovos srovės ir ≤4,0 kV apsaugos lygio jis tinkamas net didelės galios komercinėms instaliacijoms. Integruotas terminis atjungiklis ir vizuali būsenos indikacija (žalia – veikia, raudona – gedimas) leidžia greitai diagnozuoti įrenginio būklę be papildomų matavimų. Kompaktiškas korpusas montuojamas ant DIN bėgelio, taupant vietą skirstomuosiuose skyduose.

Kam šis įrenginys tinka?

• Fotovoltinėms sistemoms iki 1200 V DC (tiek komercinėms, tiek gyvenamosioms)
• Montavimui pagrindiniuose ir antriniuose nuolatinės srovės skirstomuosiuose skyduose
• Kombinatorinėse dėžutėse ir prie keitiklio DC įvesties
• Inžineriniams sprendimams, kur reikalingas patikimas apsaugos nuo viršįtampių lygis pagal IEC 61643-11

Pagrindinės specifikacijos

• Gamintojas: SCHELINGER
• Modelis: A53-SPD-MOV-DC-3P-T2
• Tipas: Type 2 (T2) apsaugos nuo viršįtampių įtaisas (SPD)
• Polių skaičius: 3 (3P)
• Maksimali nuolatinė darbinė įtampa (Uc): 1200 V DC
• Vardinė iškrovos srovė (In): 20 kA (8/20 µs)
• Maksimali iškrovos srovė (Imax): 40 kA (8/20 µs)
• Apsaugos lygis (Up): ≤ 4,0 kV
• Atsako laikas: < 25 ns
• Trumpojo jungimo srovė (Iscp): 10 kA
• Montavimas: ant 35 mm DIN bėgelio
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Apsaugos klasė: IP20
• Būsenos indikacija: vizuali (žalia – OK, raudona – gedimas)
• Apsaugos režimai: bendrinis (L+/PE, L-/PE) ir diferencialinis (L+/L-)
• Atitiktis standartams: IEC 61643-11, EN 61643-11
• Korpuso medžiaga: liepsnai atsparus termoplastikas
• Gnybtų talpa: 4–35 mm² (lanksti/standi viela)
• Įmontuotas atjungiklis: terminis

Rekomendacijos montavimui

Siekiant maksimalios apsaugos, rekomenduojama šį SPD montuoti tiek kombinatorinėje dėžutėje, tiek prie keitiklio DC įvesties. Būtina užtikrinti tinkamą įžeminimą ir laikytis vietinių elektros instaliacijos taisyklių. Periodiškai tikrinkite vizualinę indikaciją – pasikeitus spalvai į raudoną, įrenginį reikia pakeisti.
