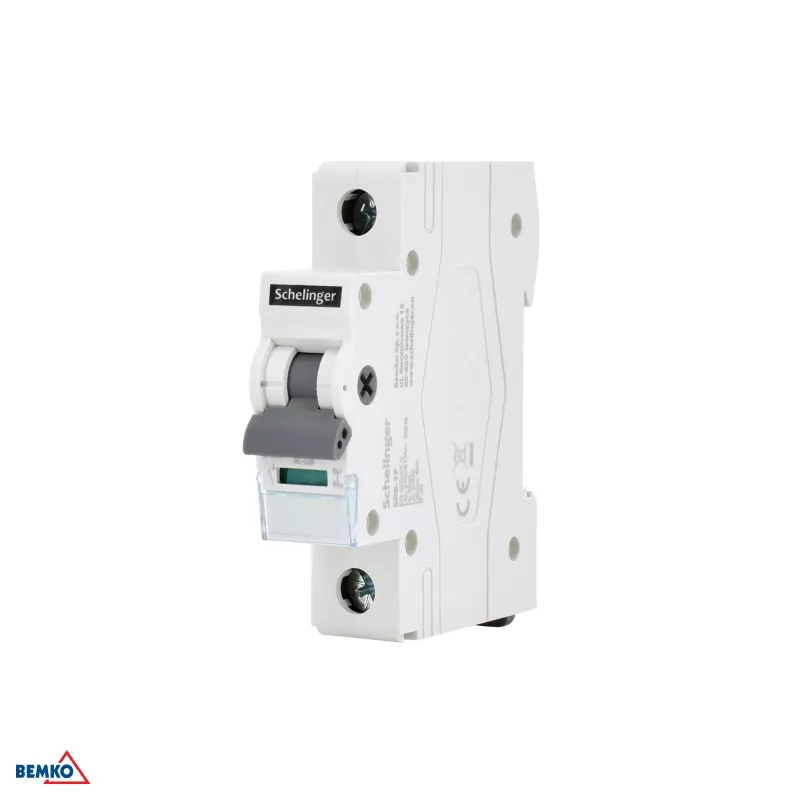

SCHELINGER A11-SR8-1P-063 1 poliaus 63A izoliacinis jungiklis, DIN bėgeliui, 230/400V AC

63 A vieno poliaus izoliacinis jungiklis, telpantis į vieno modulio plotį – tai parametras, kurį įvertins kiekvienas, projektuojantis skirstomuosius tinklus. SCHELINGER A11-SR8-1P-063 užtikrina patikimą atjungimą be kompromisų laidų prijungimo patogumui: gnybtai priima iki 25 mm² skerspjūvio laidus, o mechaninė 10 000 ciklų eksploatacija garantuoja ilgalaikį veikimą net intensyviai naudojant.

Privalumai profesionalams

• Vieno poliaus konstrukcija su 63 A vardine srove – idealus sprendimas vienfazėms grandinėms atjungti.
• Platus vardinės įtampos diapazonas 230/400 V AC tinka tiek standartiniams tinklams, tiek trifazėms pagalbinėms grandinėms.
• Kompaktiškas 1 modulio plotis (18 mm) taupo vietą DIN bėgelyje, leidžia tankiau išdėstyti įrangą.
• Didelė izoliacinė įtampa (500 V) ir atsparumas impulsinei įtampai (4 kV) užtikrina saugų veikimą.
• Gnybtai priima tiek lanksčius, tiek standžius laidus nuo 1 mm² iki 25 mm² – nereikia specialių įvorių.
• Atitinka PN-EN 60947-3 (IEC/EN 60947-3) standartą, todėl tinkamas pramoniniams ir komerciniams objektams.

Kam tinka

Šis izoliacinis jungiklis – praktiškas pasirinkimas elektrikams, montuojantiems gyvenamųjų namų skydus, bei pramonės įmonių techninės priežiūros specialistams, ieškantiems patikimo atjungimo taško. Dėl plačios darbinės temperatūros (-25°C iki +50°C) jis puikiai veikia nešildomuose rūsiuose, garažuose ar lauko spintose su tinkama apsauga.

Montavimas ir naudojimas

Jungiklis užsifiksuoja ant standartinės TH35 DIN bėgelio, o aiški ON/OFF indikacija leidžia greitai nustatyti būseną. Priekinė dalis apsaugota IP40, gnybtai – IP20, todėl montuoti galima uždarose skirstyklose. Dėl erdvaus laidų prijungimo zonos darbas su storiausiais kabeliais tampa paprastas ir saugus.

Pagrindinės specifikacijos

• Tipas: izoliacinis jungiklis / atjungiklis
• Poliai: 1P (vienpolis)
• Vardinė srovė (In): 63 A
• Vardinė įtampa (Ue): 230/400 V AC
• Vardinė izoliacinė įtampa (Ui): 500 V
• Atsparumas impulsinei įtampai (Uimp): 4 kV
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (TH35)
• Modulio plotis: 1 modulis (18 mm)
• Gnybtų skerspjūvis: 1–25 mm² (lankstus/standus)
• Apsaugos laipsnis (priekis): IP40
• Apsaugos laipsnis (gnybtai): IP20
• Mechaninis atsparumas: 10 000 ciklų
• Elektrinis atsparumas: 1 500 ciklų
• Darbinė temperatūra: -25°C iki +50°C
• Spalva: pilka/balta

Rekomendacija

Kai reikia patikimo atjungimo taško, kuris neužima daug vietos, SCHELINGER A11-SR8-1P-063 suteikia esminį funkcionalumą be nereikalingų priedų – tai sprendimas, kuris pasiteisina ilgainiui.
