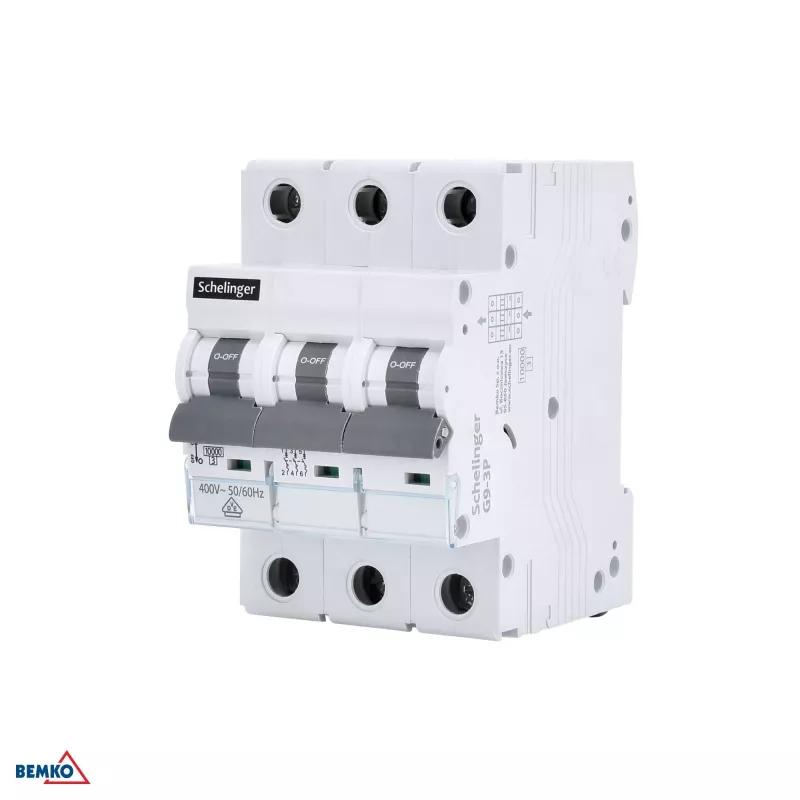

SCHELINGER A02-G9-3P-B16 Miniatiūrinis jungiklis 10kA 3P B 16A VDE

Kai elektros skydo patikimumas lemia visos sistemos veikimą, SCHELINGER A02-G9-3P-B16 yra sprendimas, į kurį verta investuoti. Šis 3 polių miniatiūrinis jungiklis (MCB) su B tipo išjungimo kreive ir 16 A vardine srove užtikrina tikslų apsaugą nuo perkrovų ir trumpųjų jungimų net ir didelės galios grandinėse.

Privalumai profesionalui

10 kA trūkimo geba leidžia jungiklį naudoti sistemose, kur trumpojo jungimo srovės gali siekti aukštas vertes – tai ypač aktualu pramoniniuose objektuose. Energijos ribojimo 3 klasė sumažina apkrovą žemyn esantiems įrenginiams, o VDE ir EN 60898-1 sertifikatai garantuoja atitiktį griežčiausiems saugumo reikalavimams. Kompaktiškas korpusas ir standartinis 35 mm DIN bėgelio montavimas supaprastina integraciją į esamus skydus.

Kam šis gaminis tinka

• Komercinių pastatų skirstomiesiems skydams
• Pramoninių valdymo spintų apsaugai
• Apšvietimo ir kištukinių lizdų grandinėms
• Gyvenamųjų namų elektros instaliacijai, kai reikalinga 3 fazių apsauga

Pagrindinės specifikacijos

• Tipas: Miniatiūrinis jungiklis (MCB)
• Polių skaičius: 3 (3P)
• Vardinė srovė: 16 A
• Išjungimo kreivė: B tipas
• Trūkimo geba: 10 kA
• Vardinė įtampa (AC): 230/400 V
• Dažnis: 50/60 Hz
• Standartai: VDE, EN 60898-1
• Montavimas: DIN bėgelis (35 mm)
• Energijos ribojimo klasė: 3
• Apsaugos laipsnis: IP20 (gnybtai)
• Elektrinis atsparumas: ≥ 10 000 ciklų
• Mechaninis atsparumas: ≥ 20 000 ciklų
• Gnybtų talpa (kieta gysla): 1-25 mm²
• Gnybtų talpa (lanksti gysla): 1-16 mm²
• Darbinė temperatūra: -25 °C iki +55 °C
• Viršįtampių kategorija: III
• Taršos laipsnis: 2

Kaip naudoti

Jungiklį montuokite ant standartinio DIN bėgelio, užtikrindami, kad jis būtų tinkamai užfiksuotas. Prijunkite laidus pagal gnybtų talpos specifikacijas ir priveržkite reikiamu sukimo momentu. Visada laikykitės galiojančių elektros instaliacijos taisyklių.

Patarimas: Norėdami užtikrinti visapusišką apsaugą, šį MCB derinkite su tinkamos charakteristikos liekamosios srovės įtaisu (RCD). Reguliariai tikrinkite jungiklio veikimą, ypač po trumpojo jungimo įvykio.
