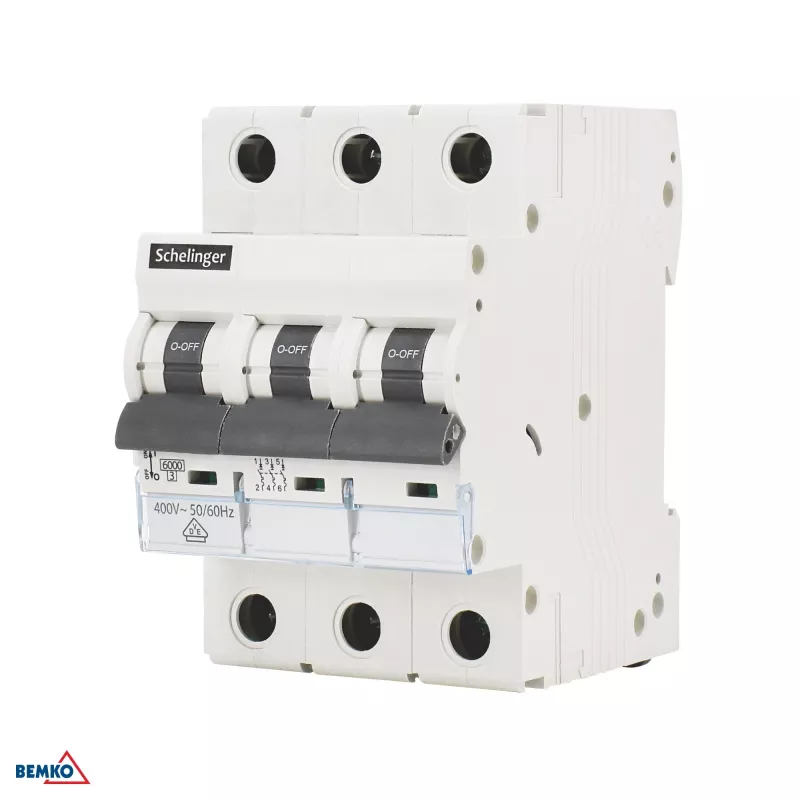

SCHELINGER A02-G8-3P-C50 Miniature Circuit Breaker 6kA 3P C 50A VDE

Projektuojant ar modernizuojant skirstomuosius tinklus, patikima apsauga nuo perkrovų ir trumpųjų jungimų yra būtina. SCHELINGER A02-G8-3P-C50 automatinis jungiklis užtikrina stabilų 50 A grandinių valdymą, o C charakteristika leidžia išvengti klaidingų išjungimų esant įprastoms įsijungimo srovėms – tai ypač aktalu variklių, transformatorių ir lempų maitinimo grandinėms.

Privalumai

Kompaktiškas korpusas montuojamas ant standartinės 35 mm DIN bėgelio, o aiškus įjungimo/išjungimo indikatorius supaprastina priežiūrą. C kreivė užtikrina greitą atsaką į trumpąjį jungimą, tačiau toleruoja trumpalaikes perkrovas, sumažindama nereikalingų išjungimų skaičių. 6 kA išjungimo galia suteikia pakankamą apsaugą komerciniams ir pramoniniams objektams.

Kam tinka

• Skirstomųjų spintų apsaugai nuo perkrovų ir trumpųjų jungimų
• Apšvietimo, kištukinių lizdų ir smulkių prietaisų grandinėms
• Sistemoms, kuriose naudojami įrenginiai su vidutinėmis įsijungimo srovėmis

Pagrindinės specifikacijos

• Gamintojas: SCHELINGER
• Modelis: A02-G8-3P-C50
• Tipas: Automatinis jungiklis (MCB)
• Polių skaičius: 3P (3 polių)
• Vardinė srovė: 50 A
• Išjungimo charakteristika: C
• Trumpojo jungimo išjungimo galia (Icn): 6 kA
• Vardinė įtampa: 230/400 V AC
• Dažnis: 50/60 Hz
• Standartai: IEC/EN 60898-1, VDE
• Montavimas: DIN bėgelis (35 mm)
• Gnybtai: varžtiniai, kieti laidai iki 25 mm², lankstūs iki 16 mm²
• Elektrinis patvarumas: 10 000 ciklų
• Mechaninis patvarumas: 20 000 ciklų
• Apsaugos klasė: IP20 (gnybtai), IP40 (korpusas)
• Energijos ribojimo klasė: 3
• Darbinė temperatūra: -25 °C iki +55 °C
• Laikymo temperatūra: -40 °C iki +70 °C
• Indikatorius: Įjungimo/išjungimo padėties indikatorius

Rekomendacijos

Norint užtikrinti optimalų veikimą, montavimą turi atlikti kvalifikuotas elektrikas. Jungiklis tinkamas TN, TT ir IT sistemoms. Visada laikykitės vietinių elektros instaliacijos taisyklių.
