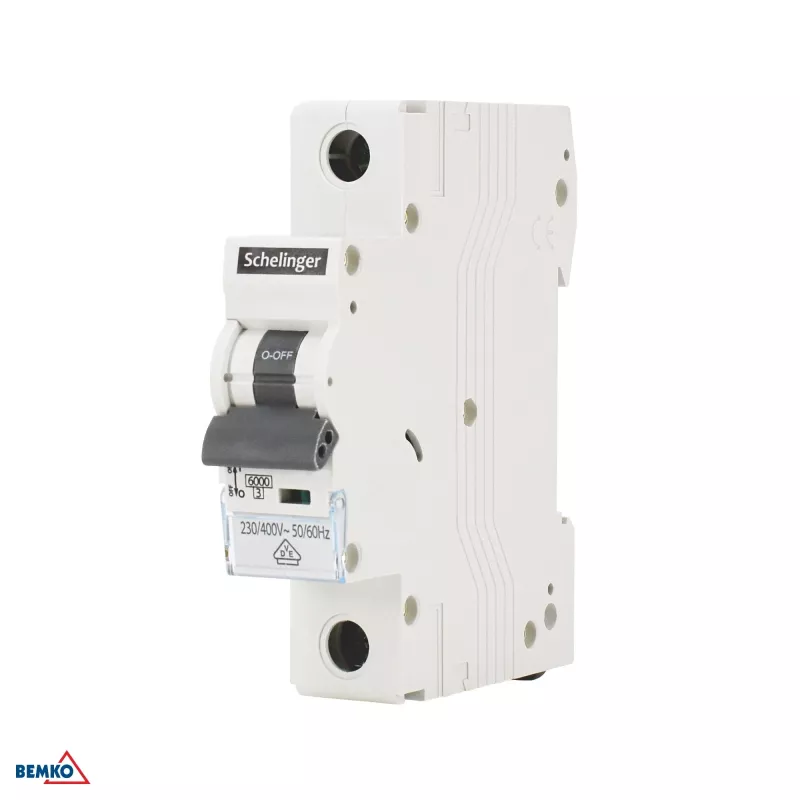

SCHELINGER A02-G8-1P-B10 1 poliaus mini grandinės pertraukiklis 6kA B 10A VDE

Kai trumpasis jungimas įvyksta apšvietimo grandinėje, kiekviena sekundė yra svarbi. SCHELINGER A02-G8-1P-B10 reaguoja akimirksniu, atjungdamas pažeistą grandinę ir apsaugodamas laidus bei prijungtus įrenginius nuo rimtesnės žalos. Šis vieno poliaus automatinis jungiklis užtikrina, kad jūsų elektros instaliacija veiktų be pertrūkių, o gedimų atveju – greitai ir saugiai išspręstų problemą.

Pagrindinės specifikacijos

• Polių skaičius: 1 (1P)
• Vardinė srovė: 10 A
• Atjungimo charakteristika: B
• Trumpojo jungimo išjungimo galia (Icn): 6 kA
• Vardinė įtampa: 230 V AC
• Vardinis dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (35 mm)
• Standartai: EN 60898-1, VDE
• Gnybtų tipas: varžtiniai, tinka 1–25 mm² laidams
• Elektrinis atsparumas: 10 000 ciklų
• Mechaninis atsparumas: 20 000 ciklų
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25°C iki +55°C
• Energijos ribojimo klasė: 3
• Vardinė impulsinė įtampa (Uimp): 4 kV

Kodėl verta rinktis

Šis automatinis jungiklis sujungia patikimą apsaugą nuo perkrovų ir trumpųjų jungimų su VDE sertifikatu, užtikrinančiu atitiktį Europos saugos standartams. B charakteristika yra optimali grandinėms su mažomis įsijungimo srovėmis, tokioms kaip apšvietimas ir kištukiniai lizdai gyvenamosiose bei komercinėse patalpose. 6 kA išjungimo galia padengia įprastus galutinių grandinių gedimų lygius, o varžtiniai gnybtai leidžia lanksčiai prijungti įvairių skerspjūvių laidus.

Kam tinka

• Apšvietimo grandinių apsauga namuose ir biuruose
• Kištukinių lizdų grandinės su vidutinėmis apkrovomis
• Valdymo grandinės pramoniniuose skydeliuose
• Naujos instaliacijos ir modernizavimas DIN bėgelio skirstomuosiuose įrenginiuose

Naudojimas

Įrenginys montuojamas ant 35 mm DIN bėgelio, užimdamas tik vieną modulį (18 mm pločio), todėl taupo vietą skirstomajame skydelyje. Aiškus įjungimo/išjungimo padėties indikatorius leidžia greitai nustatyti būseną. Su mechaniniu atsparumu 20 000 operacijų, šis jungiklis užtikrina ilgalaikį patikimumą. Atkreipkite dėmesį, kad IP20 apsauga reiškia, jog įrenginys turi būti montuojamas uždaroje spintoje – jis apsaugo nuo kietų dalelių, didesnių nei 12,5 mm, bet ne nuo vandens.

Patarimas: prieš montuodami įsitikinkite, kad grandinės apkrova neviršija 10 A, o trumpojo jungimo srovė taške neviršija 6 kA. B charakteristika tinka tik toms grandinėms, kuriose įsijungimo srovės yra mažos, pavyzdžiui, apšvietimui; variklių ar transformatorių grandinėms rinkitės C arba D charakteristiką.
