Schelinger A02-G8-1P-B06 6A vienpolio automatinio jungiklio modulis, B tipo, 6kA, DIN bėgeliui

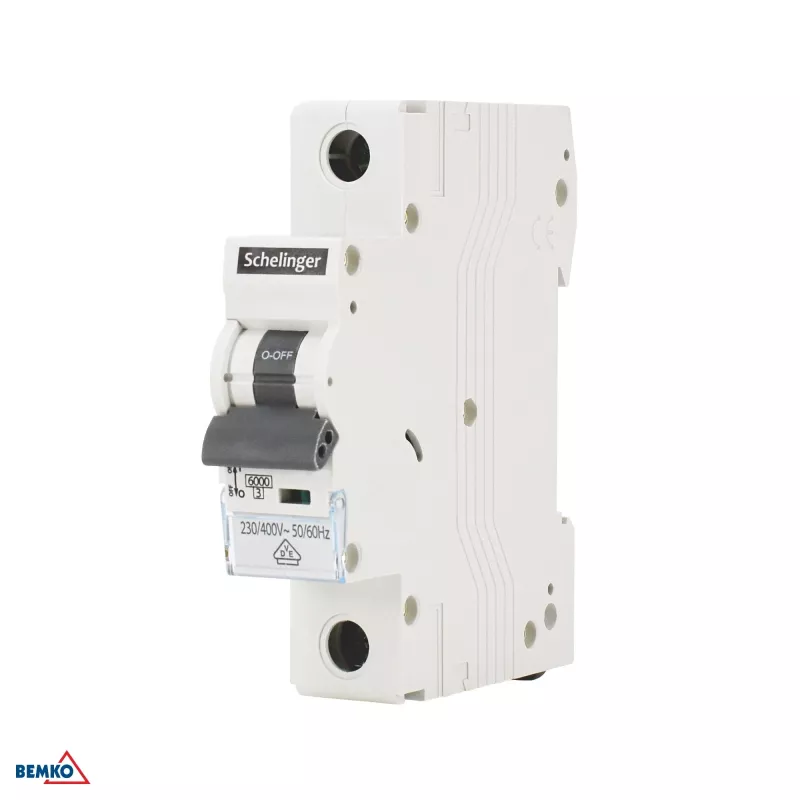

Vieno modulio pločio korpusas su aiškiu ON/OFF indikatoriumi – tai pirmas dalykas, kurį pastebėsite paėmę į rankas Schelinger A02-G8-1P-B06. Šis kompaktiškas 6 A vienpolis automatinis jungiklis sukurtas patikimai apsaugai gyvenamųjų ir lengvų komercinių grandinių, turi VDE sertifikatą ir 6 kA pertraukimo galią. B tipo išjungimo kreivė užtikrina greitą reakciją į trumpojo jungimo sroves, kartu toleruodama įprastas įsijungimo sroves iš LED tvarkyklių ar mažų variklių.

Privalumai jūsų projektams

• Pertraukimo galia 6 kA esant 230 V kintamajai įtampai – pakankama daugumai tipinių paskirstymo sistemų.
• B tipo išjungimo kreivė (3–5 In magnetinis atpalaidavimas) – optimali apšvietimo ir rozetinių grandinių apsaugai.
• Vieno modulio plotis (17,5 mm) – taupo vietą skirstomuosiuose skyduose.
• Montavimas ant DIN bėgelio (TH35) – greitas ir paprastas.
• Sraigtinės gnybtų jungtys priima laidus iki 25 mm² – lankstus montavimui.
• Atitinka VDE ir EN 60898-1 standartus – patikrinta kokybė.

Kam tinka

Šis automatinis jungiklis idealiai tinka apsaugoti apšvietimo grandines, rozetes ir smulkius prietaisus, kurių vardinė srovė neviršija 6 A. Dėl kompaktiško dydžio jis puikiai tinka tiek naujiems, tiek renovuojamiems skirstomiesiems skydams, kur svarbus kiekvienas modulis. Elektrikai ir skydų gamintojai įvertins tvirtą konstrukciją, skirtą daugiau nei 20 000 mechaninių ir 10 000 elektrinių ciklų.

Pagrindinės specifikacijos

• Tipas: Mini tipo automatinis jungiklis (MCB)
• Polių skaičius: 1P
• Vardinė srovė: 6 A
• Išjungimo kreivė: B tipas
• Trumpojo jungimo pertraukimo galia: 6 kA
• Vardinė įtampa (AC): 230 V
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (TH35)
• Standartai: VDE, EN 60898-1
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (korpusas)
• Gnybtų talpa: 1–25 mm² (vientisas/su vytelėmis)
• Elektrinė ištvermė: ≥ 10 000 ciklų
• Mechaninė ištvermė: ≥ 20 000 ciklų
• Darbinė temperatūra: nuo -25°C iki +55°C
• Energijos ribojimo klasė: 3 klasė
• Jungties tipas: Sraigtiniai gnybtai
• Modulio plotis: 1 modulis (17,5 mm)
• Apsauga nuo perkrovos: Taip
• Apsauga nuo trumpojo jungimo: Taip
• Indikatorius: ON/OFF padėtis

Naudojimas

Montuodami įsitikinkite, kad grandinė atjungta nuo įtampos. Užfiksuokite jungiklį ant DIN bėgelio, įkišdami apatinį fiksatorių ir spausdami, kol užsifiksuos. Prijunkite laidus prie sraigtinių gnybtų, užverždami reikiamu sukimo momentu. Po montavimo patikrinkite ON/OFF indikatoriaus veikimą.

Patarimas: prieš pasirinkdami 6 A jungiklį, įvertinkite grandinės apkrovą – B tipo kreivė tinka grandinėms su mažais įsijungimo srovės viršįtampiais, pavyzdžiui, apšvietimui su LED tvarkyklėmis. Jei grandinėje yra didelių variklių ar transformatorių, apsvarstykite C tipo jungiklį.
