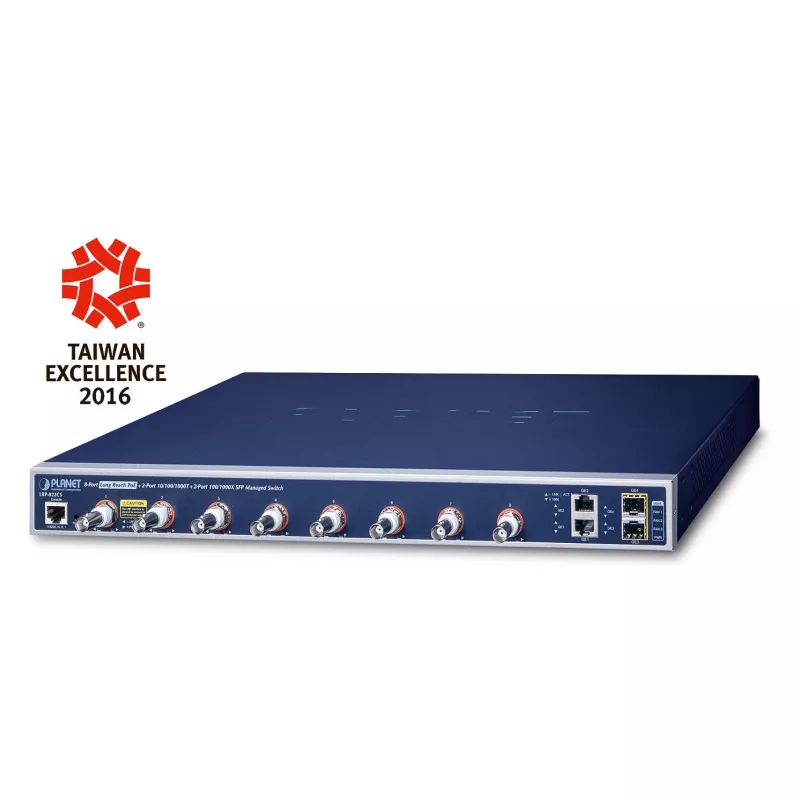

Valdomas jungiklis PLANET LRP-822CS

PLANET LRP-822CS yra valdomas Gigabit Long Reach PoE jungiklis, skirtas išplėsti Ethernet ir PoE ryšį per esamą koaksialinę kabelinę infrastruktūrą iki nuotolinių IP įrenginių. Jis turi 8 BNC Long Reach PoE injektorinius prievadus, 2 Gigabit RJ-45 prievadus ir 2 SFP lizdus, palaiko IPv4/IPv6 dvigubą krūvą ir Layer 2/4 Gigabit perjungimo variklį. Kiekvienas BNC prievadas gali tiekti iki 36 W, o bendras PoE biudžetas yra 240 W, užtikrinant centralizuotą maitinimo tiekimą ir nuotolinį PoE kamerų, prieigos taškų ir prieigos kontrolės įrenginių diegimą.

Privalumai

LRP-822CS konvertuoja esamą koaksialinę kabelinę sistemą į ilgo nuotolio PoE paskirstymo sistemą, palaikančią duomenų ir maitinimo perdavimą iki 1000 m per koaksialinį kabelį ir dar 100 m per Ethernet iki maitinamo įrenginio. Centralizuotas 240 W maitinimo valdymas sumažina vietinių maitinimo lizdų poreikį nuotolinėse vietose. Įmontuotos PoE valdymo funkcijos – PD Alive Check, Scheduled Power Recycling, PoE Schedule ir PoE Usage Monitoring – pagerina įrenginių prieinamumą ir administravimo efektyvumą. Papildomi privalumai: IPv6/IPv4 dvigubos krūvos palaikymas, tvirtos Layer 2 funkcijos, QoS, pažangios saugumo funkcijos ir protingas ventiliatoriaus dizainas tyliam, patikimam darbui.

Tinka

• Analoginių CCTV tinklų atnaujinimui į HD IP stebėjimą naudojant esamą koaksialinę kabelinę sistemą
• Centralizuotai valdomų PoE IP kamerų diegimui didelėse ar nuotolinėse vietose
• PoE tiekimui nuotoliniams belaidžiams prieigos taškams ir prieigos kontrolės sistemoms
• Mažoms ir vidutinėms įmonių sistemoms, reikalaujančioms valdomo Layer 2 perjungimo su PoE

Pagrindinės specifikacijos

• Modelis: PLANET LRP-822CS (MPN: LRP-822CS, EAN: 4711605281171)
• Prievadai: 8 BNC Long Reach PoE injektoriniai prievadai, 2 Gigabit RJ-45 prievadai (10/100/1000), 2 SFP lizdai
• PoE: 36 W vienam BNC prievadui, bendras PoE biudžetas 240 W; palaiko 802.3af/at PD per LRP plėstuvus
• Ilgas nuotolis: iki 1000 m per koaksialinį kabelį + 100 m per Ethernet iki PD
• Perjungimo talpa: 9,6 Gbit/s; MAC lentelė: 8000 įrašų
• Valdymas: Web, CLI (konsolė/Telnet), SNMP, SSH/SSL, SNMP v3
• Layer 2 funkcijos: VLAN (802.1Q/Q-in-Q), LACP, MSTP, IGMP/MLD snooping, LLDP
• Saugumas: ACL (L2–L4), 802.1X, Port Security, DHCP Snooping, IP Source Guard, DAI
• Forma: 1U montuojamas stelaže, metalinis korpusas; svoris ~3,878 kg; spalva: mėlyna

Naudojimas

Įdiekite LRP-822CS į standartinį 19 colių stelažą ir prijunkite aukštynkryptį ryšį prie NVR, serverio ar magistralinio jungiklio per RJ-45 ar SFP prievadus. Naudokite 8 BNC prievadus prisijungimui prie PLANET Long Reach PoE plėstuvų (pvz., LRP-101CE) per esamus koaksialinius kabelius; kiekvienas plėstuvas tada jungiasi prie IP kameros, belaidžio AP ar prieigos kontrolės įrenginio per Ethernet. Konfigūruokite IP adresavimą (IPv4/IPv6), VLAN, PoE grafikus ir PD Alive Check per web valdymo sąsają arba per SNMP/CLI. Stebėkite PoE suvartojimą naudodami įmontuotą galios naudojimo diagramą ir nustatykite PoE grafikus arba suplanuotą maitinimo perjungimą pagal poreikį.

Rekomendacijos

Patikimam ilgo nuotolio darbui naudokite rekomenduojamus PLANET Long Reach PoE plėstuvus ir kokybiškus koaksialinius kabelius; laikykitės bendro PoE suvartojimo neviršijant 240 W biudžeto ir įjunkite PoE apsaugą nuo perkaitimo bei PoE grafikus, kad išlaikytumėte stabilų darbą esant didelei apkrovai ar aukštai temperatūrai.
