Tinklo jungiklis PLANET IPOE-175 Gigabit Ethernet maitinimas per Ethernet

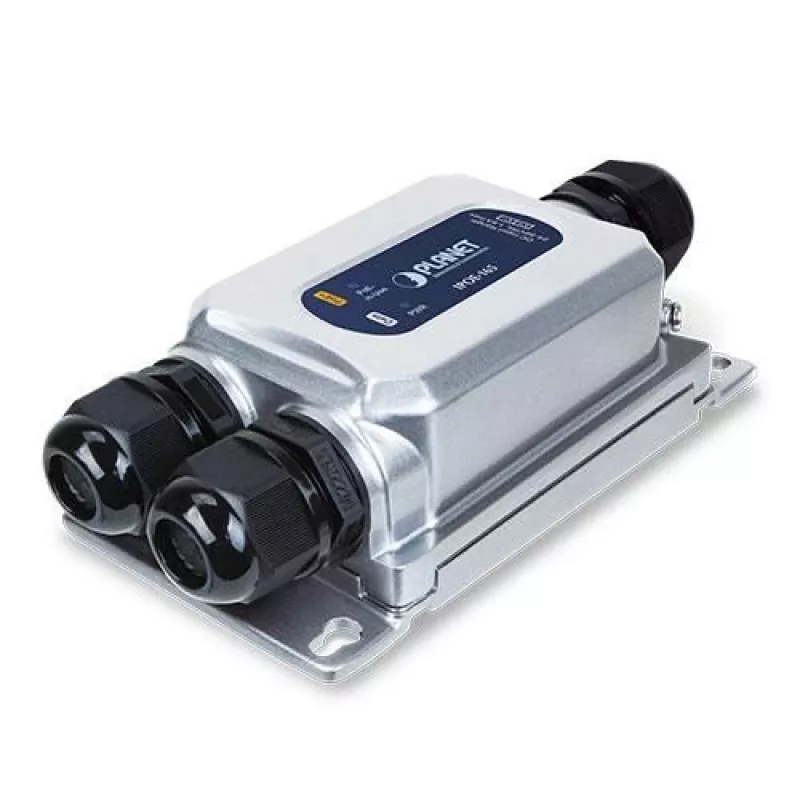

PLANET IPOE-175 yra pramoninės klasės, IP67 apsaugos lygio vieno prievado 802.3bt PoE++ injektorius, tiekiantis iki 60 W per Gigabit Ethernet ryšį. Sukurtas didesnės galios įrenginiams, jis perduoda duomenis ir PoE vienu UTP kabeliu, o tvirtas aliumininis korpusas užtikrina atsparumą atšiaurioms lauko ir pramoninėms sąlygoms.

Privalumai

IPOE-175 tiekia iki 60 W PoE išėjimo per Gigabit Ethernet prievadą, išlaikant atgalinį suderinamumą su IEEE 802.3at ir 802.3af įrenginiais. IP67 apsaugos lygio aliumininis korpusas su vandeniui atsparia RJ45 jungtimi ir ekranuotu kištuku apsaugo nuo dulkių, vandens, smūgių, vibracijos ir elektromagnetinių trukdžių. Injektorius palaiko platų įėjimo įtampos diapazoną (24–56 V DC) su vidiniu pakėlimu iki 54 V, leidžiančiu naudoti įprastus maitinimo šaltinius ir dvigubo/atsarginio maitinimo scenarijus. Integruota ±8 kV Ethernet ESD apsauga ir ±6 kV viršįtampių apsauga didina sistemos stabilumą ir apsaugo prijungtą įrangą.

Tinka

• PTZ ir speed-dome tinklo kameroms
• Spalvotiems lietimui jautriems VoIP telefonams ir kitiems didelės galios VoIP įrenginiams
• Kelių radijo ar didelės galios belaidžiams LAN prieigos taškams
• Lauko PoE IP domofonams ir kitiems atspariems tinklo įrenginiams

Pagrindinės specifikacijos

• PoE standartas: IEEE 802.3bt (atgal suderinamas su 802.3at/af)
• PoE galios išėjimas: iki 60 W (54 V DC)
• Ethernet prievadai: 1 Gigabit PoE išėjimo prievadas + 1 Gigabit duomenų įėjimo prievadas (UTP Cat5/5e/6)
• Maitinimo įėjimas: 24–56 V DC (vidinis pakėlimas iki 54 V)
• Apsaugos klasė: IP67 (aliumininis korpusas, vandeniui atspari RJ45 įvorė)
• Darbinė temperatūra: -40 iki 75 °C
• ESD ir viršįtampių apsauga: ±8 kV Ethernet ESD, ±6 kV viršįtampių apsauga

Kaip naudoti

Pritvirtinkite IPOE-175 tinkamoje lauko ar pramoninėje vietoje ir prijunkite tinkamą 24–56 V DC maitinimo šaltinį prie injektoriaus DC įėjimo. Prijunkite duomenų šaltinį (jungiklį ar maršrutizatorių) prie duomenų įėjimo RJ45 prievado, o PoE išėjimo RJ45 (per vandeniui atsparią įvorę, jei sumontuota) prijunkite prie maitinamo įrenginio naudodami Cat5/5e/6 kabelį. Injektorius tieks tiek Gigabit Ethernet duomenis, tiek iki 60 W PoE galios vienu kabeliu iki 100 m tarp injektoriaus ir PoE PD ar suderinamo PoE++ skirstytuvo.

Rekomendacijos

Naudokite ekranuotus Cat5e/6 kabelius geriausiam veikimui lauke ar didelio triukšmo aplinkoje, įsitikinkite, kad prijungti PD įrenginiai palaiko 802.3bt/54 V įėjimą, ir planuokite galios biudžetą su atsarga ilgiems kabeliams ar keliems įrenginiams. Nuolatiniam lauko montavimui užtikrinkite, kad RJ45 įvorė būtų tinkamai užsandarinta, o įrenginys sumontuotas nurodytame temperatūros diapazone.
