PoE injektorius Extralink 4 prievadai 4x 100Mb/s RJ45, Fast Ethernet, 48 V, be korpuso

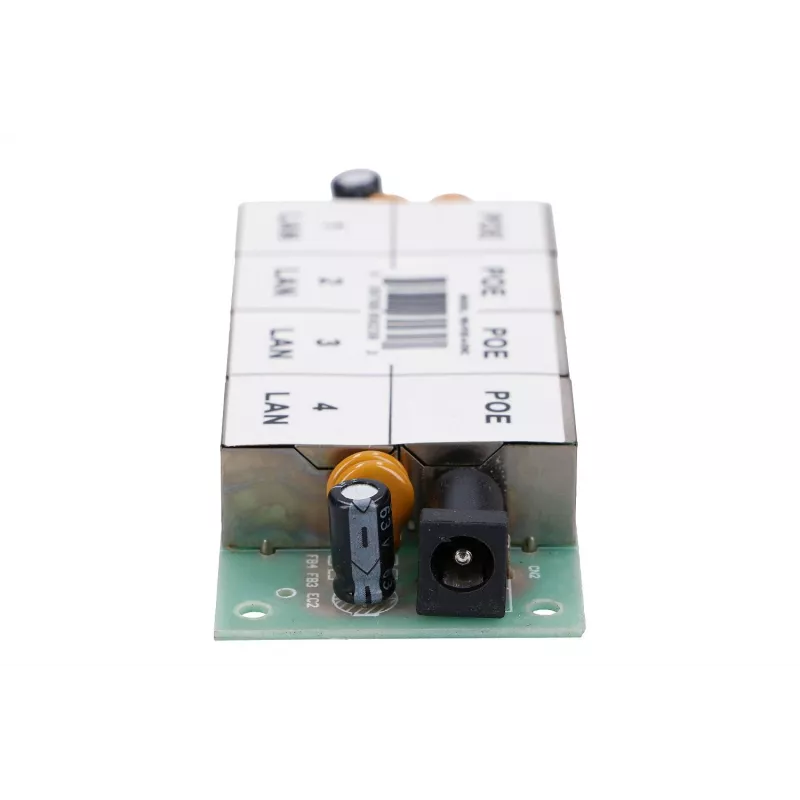

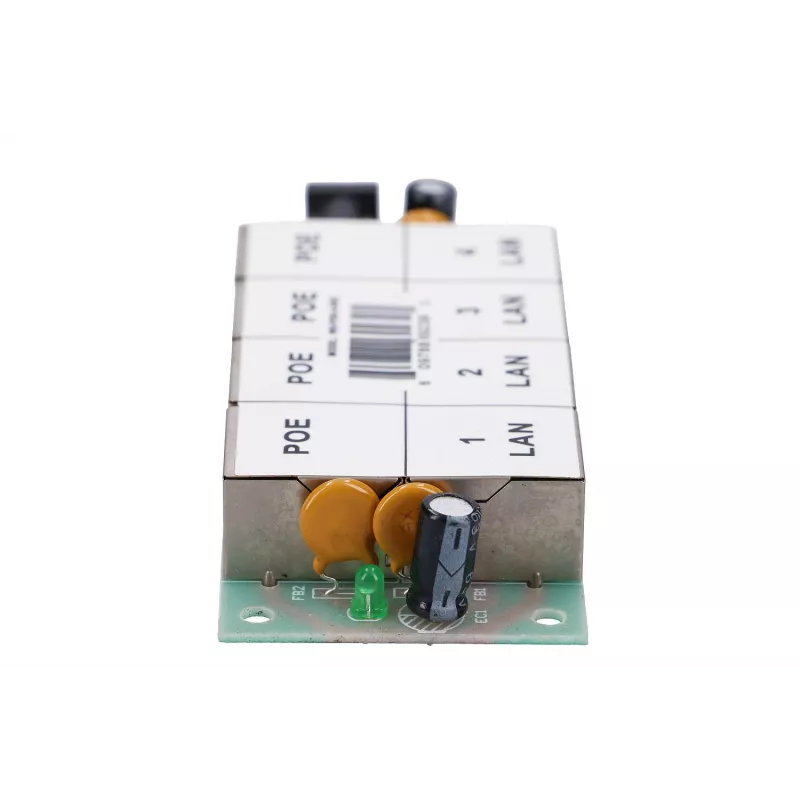

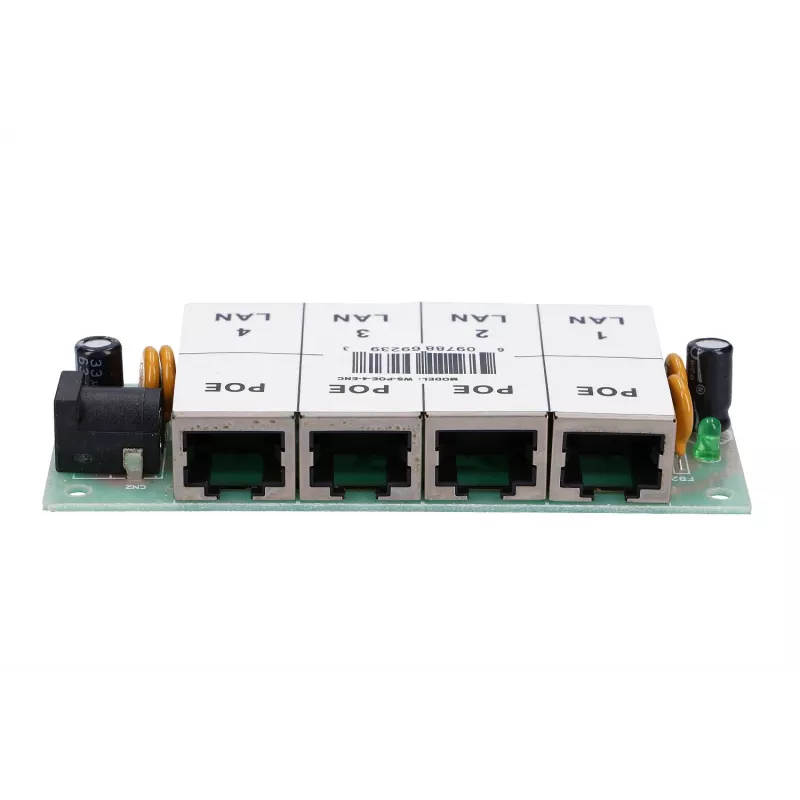

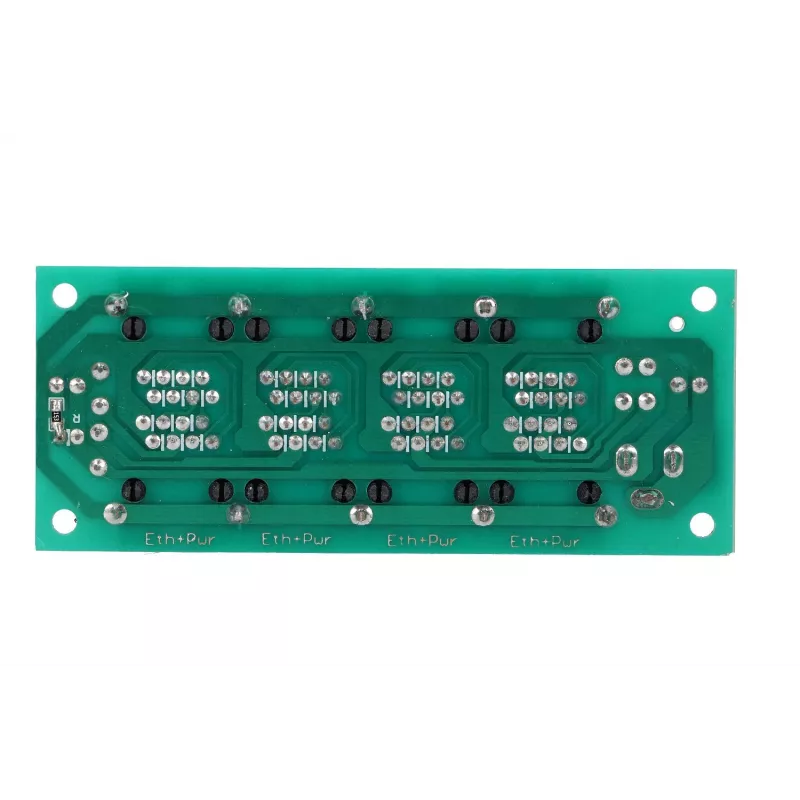

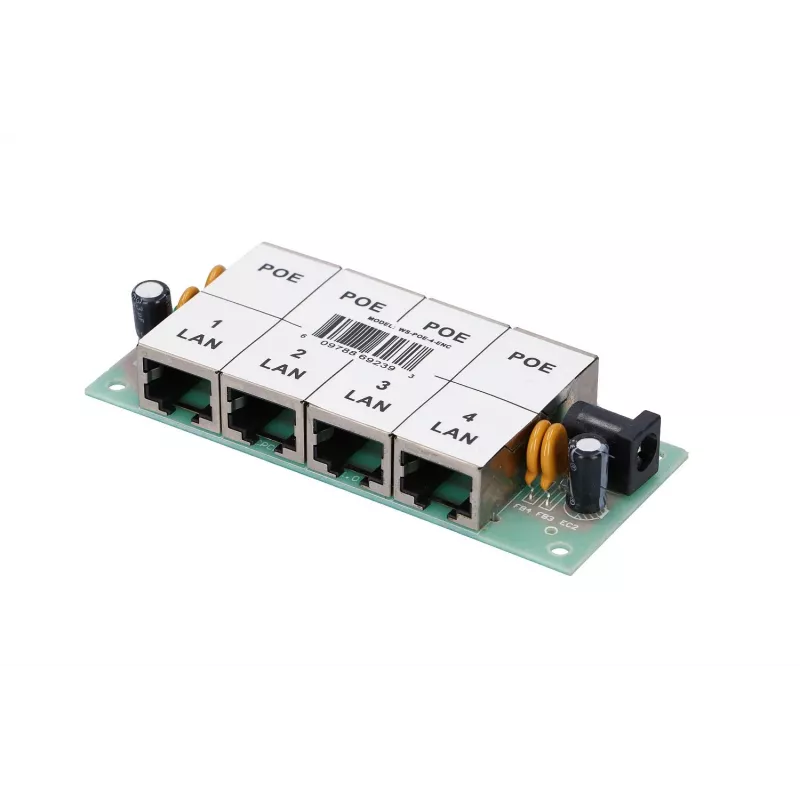

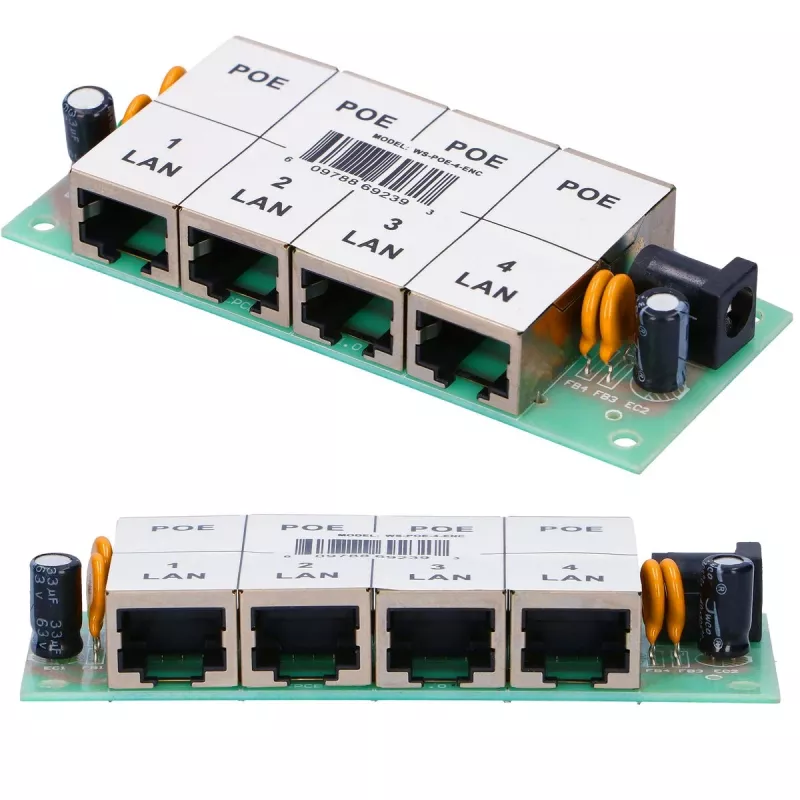

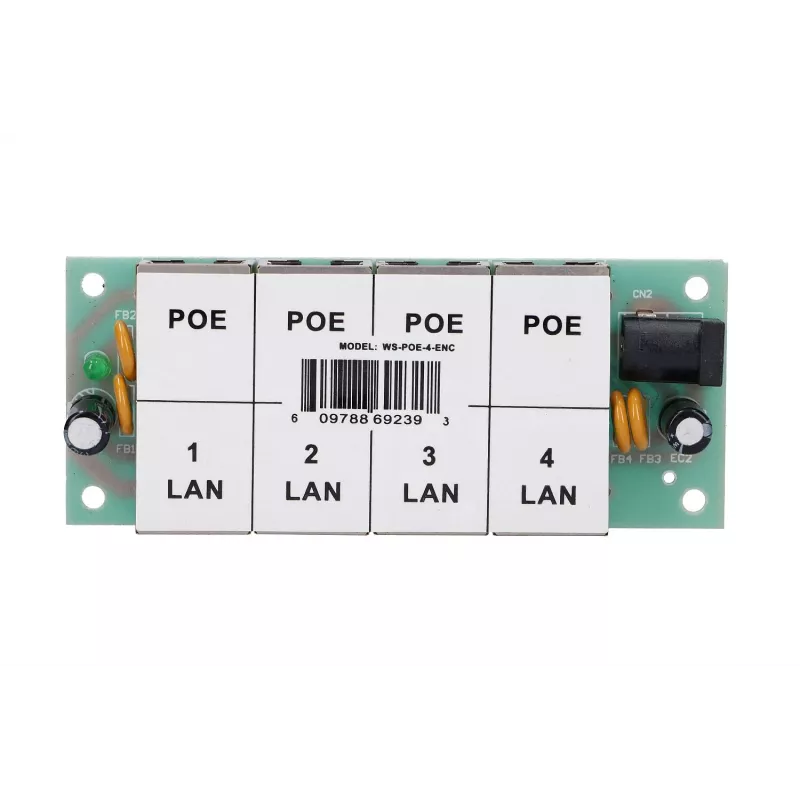

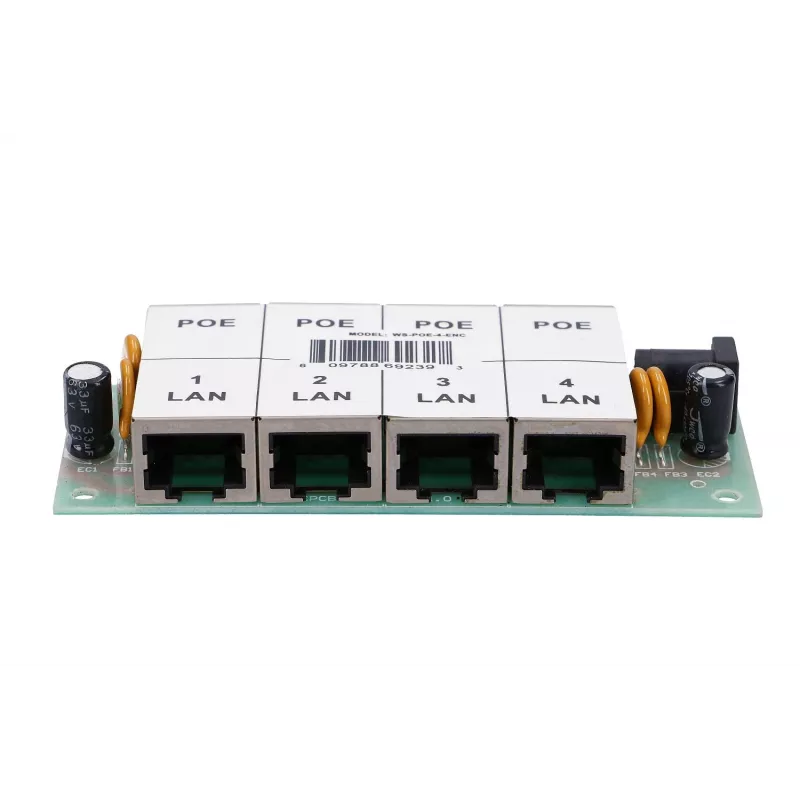

„Extralink“ 4 prievadų PoE injektorius skirtas tiekti 48 V maitinimą per Ethernet kabelį keturiems RJ45 Fast Ethernet (10/100 Mbps) prievadams, leidžiant vienu metu perduoti duomenis ir energiją esamais Cat5/Cat5e kabeliais. Įrenginys yra kompaktiškas, be apsauginio korpuso maitinimo skydelis, kuris įpurškia nuolatinę srovę į du atsarginius laidų poras (4,5 kaiščiai – teigiamas, 7,8 – neigiamas), o LAN duomenys perduodami standartinėmis 10/100 Mbps linijomis. Šis modelis tinka integracijai į nestandartinius korpusus ar montavimui ankštose erdvėse, kur reikalinga tik maitinimo injekcijos funkcija.

Privalumai

„Extralink“ PoE injektorius suteikia paprastą būdą pridėti PoE maitinimą prie nemaitinamų Ethernet linijų nereikalaujant keisti jungiklių. Keturi nepriklausomi PoE išėjimai leidžia maitinti kelis įrenginius iš vieno maitinimo šaltinio, sumažinant atskirų maitinimo adapterių poreikį. Palaikoma 48 V PoE įtampa ir Fast Ethernet sparta užtikrina suderinamumą su daugybe IP kamerų, belaidžių prieigos taškų ir kitos PoE įrangos, kuriai reikalingas vidurio linijos (midspan) įpurškimas. Atviras dizainas be korpuso leidžia lanksčiai montuoti ir lengvai pasiekti kabelius nestandartiniuose įrenginiuose.

Tinka

• IP vaizdo stebėjimo kamerų, veikiančių su 48 V PoE ir 10/100 Mbps ryšiu, maitinimui
• Belaidžių prieigos taškų ar tiltų maitinimui mažuose tinkluose
• PoE galimybės pridėjimui prie esamų Ethernet kabelių biuruose, prekybos vietose ir lengvos pramonės aplinkoje
• Integracijoms, kai reikalingas kompaktiškas, be korpuso maitinimo injektorius vidiniuose korpusuose ar stelažuose

Pagrindinės specifikacijos

• PoE išėjimo įtampa: 48 V DC
• PoE prievadų skaičius: 4 nepriklausomi RJ45 maitinami išėjimai
• Palaikoma duomenų sparta: 10/100 Mbps (Fast Ethernet)
• Maitinimo tiekimo būdas: DC įpurškiamas per atsargines laidų poras (4,5 ir 7,8 kaiščiai)
• Formos faktorius: skydelio tipo injektorius, tiekiamas be išorinio apsauginio korpuso

Kaip naudoti

Įrenkite injektorių pasirinktoje vietoje ir prijunkite nemaitinamus Ethernet prievadus prie tinklo jungiklio ar maršrutizatoriaus naudodami standartinius Cat5/Cat5e kabelius. Prijunkite atitinkamus maitinamus RJ45 išėjimus prie PoE įrenginių naudodami Ethernet kabelius. Užtikrinkite, kad pagrindinis 48 V DC maitinimo šaltinis būtų teisingai prijungtas prie injektoriaus įėjimo pagal montuotojo dokumentaciją, laikantis poliškumo teigiamai ir neigiamai poroms. Patikrinkite ryšio ir įrenginių maitinimo būseną po prijungimo, kad įsitikintumėte, jog tiek duomenys, tiek maitinimas veikia.

Rekomendacijos

Naudokite ekranuotus arba neekranuotus 5e kategorijos ar geresnius kabelius patikimam veikimui; laikykitės standartinių Ethernet atstumo ribų (iki 100 m tarp injektoriaus ir maitinamo įrenginio). Patikrinkite įrenginių suderinamumą su 48 V midspan PoE injekcija ir 10/100 Mbps ryšiu. Kadangi įrenginys tiekiamas be išorinio korpuso, montuokite jį apsaugotame korpuse, jei reikalinga apsauga nuo aplinkos ar kabelių įtempimo mažinimas.
