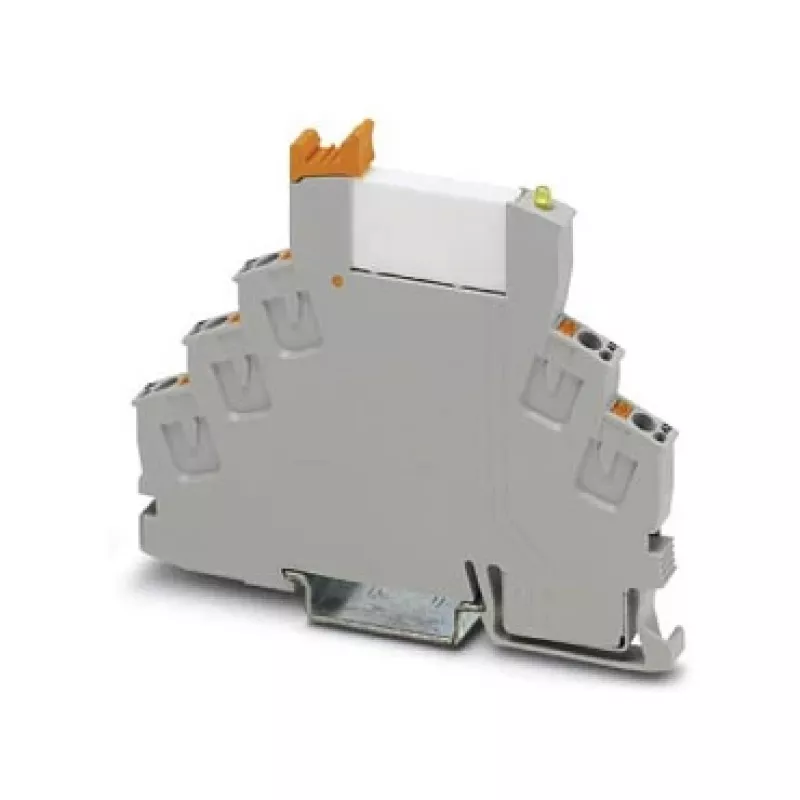

Phoenix Contact 2903370 RIF-0-RPT-24DC/21 Relės modulis, 1 perjungimo kontaktas, 6,2 mm, 24 V DC

Pirmiausia į akis krenta itin kompaktiškas korpusas – vos 6,2 mm plotis, kuris leidžia žymiai sutaupyti vietos valdymo spintoje. Tačiau šis Phoenix Contact 2903370 RIF-0-RPT-24DC/21 relės modulis siūlo daug daugiau nei tik kompaktiškus matmenis. Tai patikimas, pramoninės klasės sprendimas, skirtas automatizavimo sistemoms, kuriose reikalingas tikslus signalų perjungimas ir ilgalaikis veikimas be gedimų.

Kam jis skirtas

Šis relės modulis yra idealus pasirinkimas valdymo spintų gamintojams, automatizavimo inžinieriams ir priežiūros technikams, kurie turi perjungti kintamosios arba nuolatinės srovės apkrovas iki 250 V ir 6 A. Jis ypač tinka PLC išėjimų sąsajoms, signalų galvaninei izoliacijai ir bendroms perjungimo užduotims pramoninėse mašinose, pastatų automatikoje ir procesų valdymo sistemose.

Pagrindiniai privalumai

• Kompaktiškas 6,2 mm plotis taupo vietą DIN bėgyje
• 24 V DC ritė su mažomis 240 mW sąnaudomis
• 1 perjungimo kontaktas (SPDT), skirtas 6 A esant 250 V AC/DC
• Push-in jungtys – greitas ir įrankiams nereikalingas laidų prijungimas
• Geltonas LED indikatorius palengvina trikčių šalinimą
• Platus darbinės temperatūros diapazonas nuo -40 °C iki 70 °C
• Aukšta 4 kV izoliacijos įtampa tarp ritės ir kontakto

Specifikacijos

• Įėjimo įtampa (nominali): 24 V DC
• Įėjimo srovė: 10 mA
• Išėjimo kontakto tipas: 1 perjungimo kontaktas (SPDT)
• Maks. perjungimo įtampa: 250 V AC/DC
• Maks. perjungimo srovė: 6 A (varžinė apkrova)
• Min. perjungimo srovė: 10 mA (esant 12 V)
• Maks. perjungimo galia: 1500 VA (AC) / 144 W (DC)
• Jungčių tipas: Push-in
• Montavimas: DIN bėgis
• Darbinė temperatūra: -40 °C iki 70 °C
• Apsaugos klasė: IP20
• Būsenos indikatorius: geltonas LED
• Ritės galios sąnaudos: 240 mW
• Mechaninis tarnavimo laikas: 2 x 10^7 ciklų
• Elektrinis tarnavimo laikas: 2 x 10^5 ciklų (esant 6 A, 250 V AC, varžinė apkrova)
• Izoliacijos įtampa: 4 kV (ritė/kontaktas)
• Bandymo įtampa: 4 kV AC (50 Hz, 1 min)

Naudojimo patarimai

Jungdami laidus, naudokite antgalius (ferules), kad užtikrintumėte patikimą push-in jungtį. Prieš atlikdami techninę priežiūrą, visada atjunkite ritės maitinimą. Jei perjungiate indukcines apkrovas, apsvarstykite galimybę pridėti slopinimo diodą arba RC grandinę, kad prailgintumėte kontaktų tarnavimo laiką.

Svarbu: šis modulis skirtas perjungti varžines apkrovas. Indukcinėms apkrovoms naudokite papildomas apsaugos priemones, kad išvengtumėte kontaktų erozijos.
