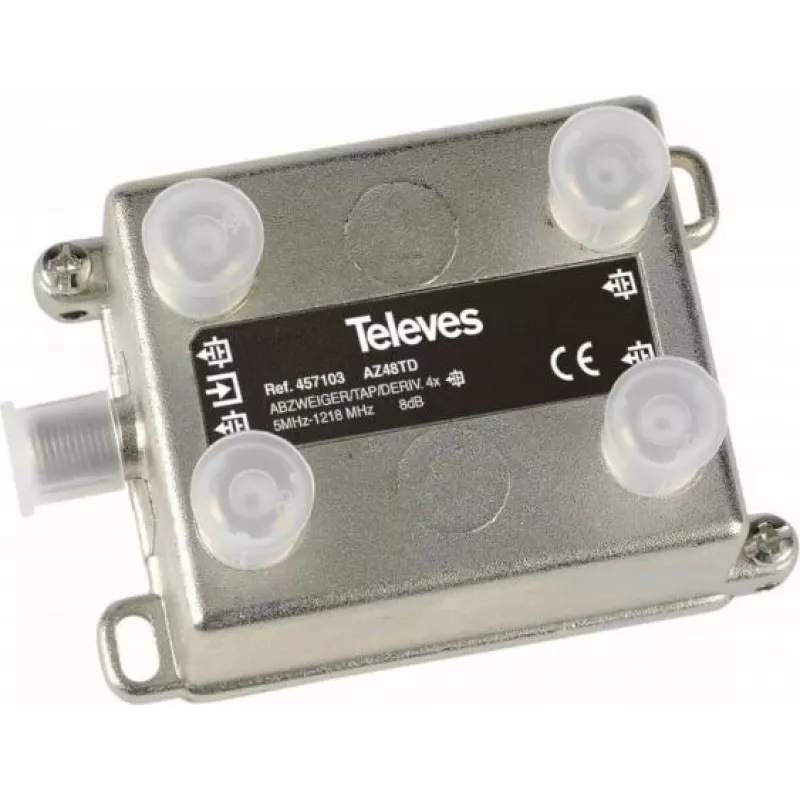

4 krypčių skirstytuvas Televes AZ48TD 5–1218 MHz, 8 dB slopinimas

Televes AZ48TD yra keturių krypčių RF skirstytuvas, skirtas vieną RF įvestį padalyti į keturias suderintas išvestis 5–1218 MHz dažnių juostoje. Šis įrenginys užtikrina 8 dB slopinimą kiekviename prievade, todėl kiekviena išvestis gauna vienodą ir nuspėjamą signalo lygį, išlaikant varžų suderinimą, kuris sumažina atspindžius ir signalo nuostolius. Kompaktiškas metalinis korpusas ir F tipo jungtys daro jį suderinamą su antžemine televizija, CATV ir kitomis RF paskirstymo sistemomis, kurioms reikia stabilaus kelių išėjimų skirstymo.

Privalumai

Skirstytuvas užtikrina vienodą signalo padalijimą su fiksuotu 8 dB slopinimu kiekviename išėjime, palengvindamas subalansuotą tiekimą keliems imtuvams ar stiprintuvams. Jo dažnių diapazonas nuo 5 iki 1218 MHz apima VHF, UHF ir daugelį CATV kanalų. Patvarus korpusas ir standartinės jungtys užtikrina patikimus mechaninius ir elektrinius ryšius, o suderinta varža sumažina papildomų derinimo komponentų poreikį.

Tinka

• Antžeminės televizijos paskirstymui keliems imtuvams
• Kabelinės televizijos (CATV) sistemoms, kurioms reikia vienodo signalo padalijimo
• RF bandymų įrenginiams, kuriems reikia keturių suderintų išėjimų
• Bendroms antenų instaliacijoms gyvenamuosiuose ar lengvuosiuose komerciniuose pastatuose

Pagrindinės specifikacijos

• Dažnių diapazonas: 5–1218 MHz
• Išėjimų skaičius: 4
• Prievado slopinimas: 8 dB vienam išėjimui
• Jungties tipas: F tipo (moteriška)
• Varža: 75 omų suderinta
• Korpusas: metalinis, užtikrinantis ekranavimą ir ilgaamžiškumą

Kaip naudoti

Prijunkite įeinančią RF liniją (anteną arba kabelį) prie skirstytuvo įvesties ir pritvirtinkite keturis išėjimo prievadus prie tolesnių imtuvų, stiprintuvų ar paskirstymo kabelių naudodami tinkamus 75 omų bendraašius kabelius su F tipo jungtimis. Įsitikinkite, kad visos jungtys yra sandariai priveržtos, kad būtų užtikrintas patikimas elektrinis kontaktas ir sumažinti įterpimo nuostoliai. Pastatykite skirstytuvą vėdinamoje, sausoje vietoje ir venkite tiesioginės drėgmės. Jei signalo lygiai atrodo per žemi, prieš pridėdami stiprinimą patikrinkite signalo stiprumą prieš skirstytuvą ir kabelių kokybę.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite trumpus, aukštos kokybės 75 omų bendraašius kabelius ir stenkitės, kad kabelių ilgiai būtų kuo simetriškesni. Skirstant signalą į kelias patalpas ar ilgas kabelių linijas, atsižvelkite į kaupiamąjį slopinimą ir, jei reikia, naudokite linijos stiprintuvą arba aktyvų paskirstymo įrenginį, pastatytą prieš skirstytuvą, kad kompensuotumėte 8 dB išėjimo nuostolius.
