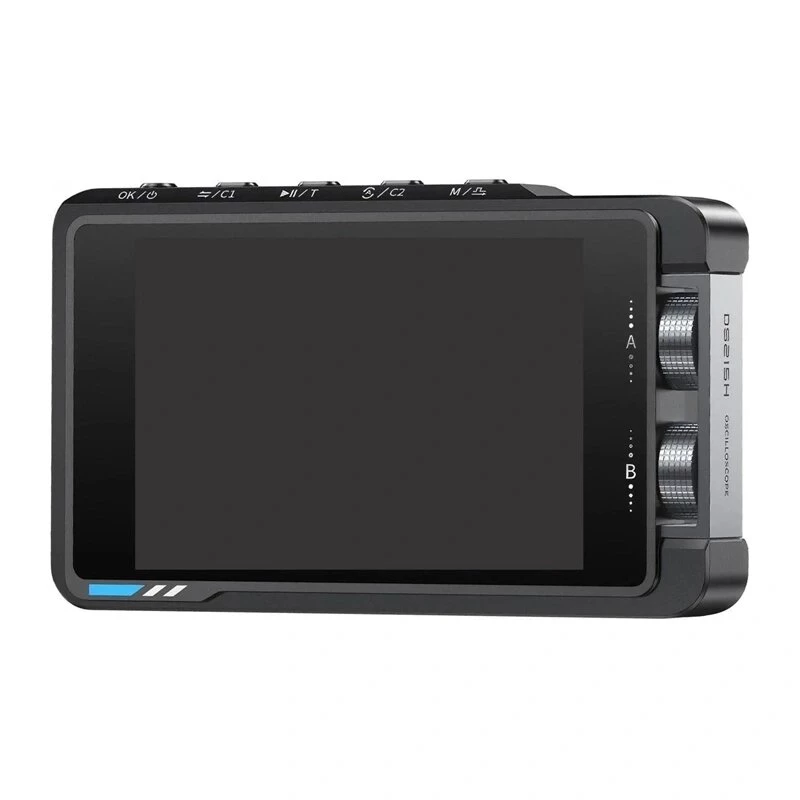

FNIRSI DS215H skaitmeninis osciloskopas su funkcijų generatoriumi, 2 kanalai, 50 MHz, 250 MSa/s, 13 signalo formų, 3,5 colio IPS ekranas

FNIRSI DS215H sujungia du įrenginius į vieną: dviejų kanalų 50 MHz skaitmeninį osciloskopą ir funkcijų generatorių. Jo pagrindą sudaro FPGA, MCU ir ADC lustai, o paskirtis – įrangos priežiūra, kūrimas, bandymai ir diagnostika.

Pagrindinės galimybės

• Analoginė 50 MHz juosta ir iki 250 MSa/s realaus laiko mėginių ėmimas
• 13 generuojamų signalo formų, derinamas dažnis, amplitudė ir užpildos koeficientas
• 3,5 colio spalvotas IPS ekranas (480 × 320)
• Rankenėlė ir mygtukai; ekrano kopijas galima išsaugoti ir vėliau peržiūrėti
• Iki ±400 V įėjimo įtampos pikas ir aukštos įtampos apsauga
• Zondo koeficientas 1X arba 10X

Techniniai duomenys

• Gamintojas: FNIRSI
• Modelis: DS215H
• Kanalai: 2
• Juostos plotis: 50 MHz
• Mėginių ėmimo dažnis: 250 MSa/s
• Generatoriaus dažniai: 0–50 kHz, 1 Hz žingsniu
• Ekranas: 3,5 colio IPS, 480 × 320
