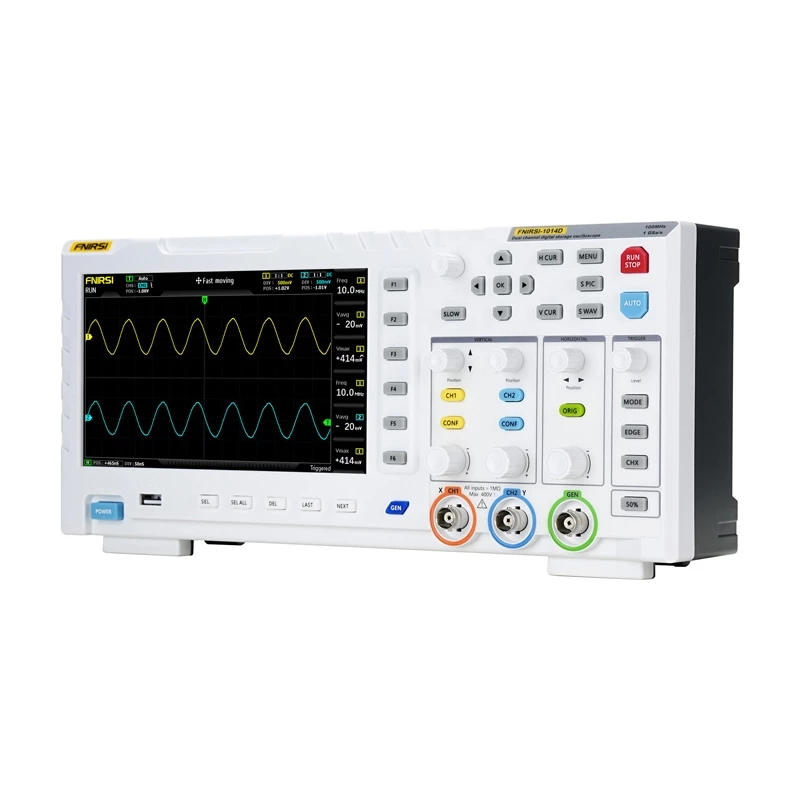

Osciloskopas su signalų generatoriumi Fnirsi 1014D 2-in-1 — 100 MHz dažnių juosta, 1 GS/s atranka

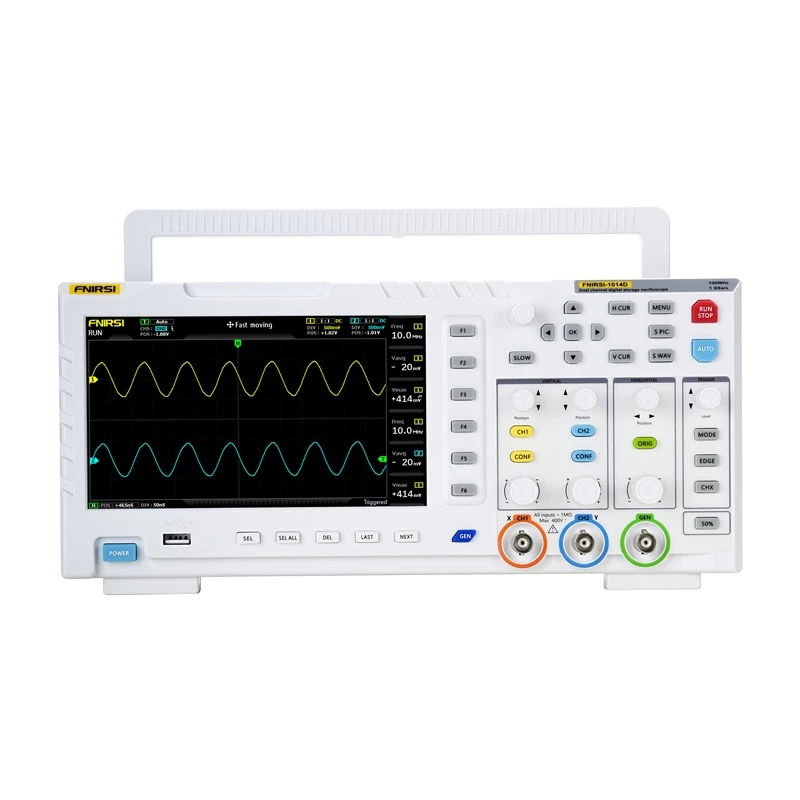

„Fnirsi 1014D“ – tai nešiojamas 2-in-1 matavimo prietaisas, sujungiantis dviejų kanalų skaitmeninį osciloskopą ir DDS signalų generatorių. Jis skirtas elektronikos inžinieriams, remonto specialistams ir techninio ugdymo laboratorijoms, kuriems reikia vieno kompaktiško įrenginio tiek signalų analizei, tiek generavimui.

Ką šis prietaisas išsprendžia?

Dažnai dirbant su prototipais ar gedimų paieška, reikia greitai pamatyti signalo formą ir tuo pačiu metu generuoti bandomąjį signalą. „Fnirsi 1014D“ leidžia tai daryti vienu prietaisu – nereikia dviejų atskirų įrenginių. Didelė 100 MHz analoginė juosta ir 1 GS/s atranka užtikrina, kad net trumpi impulsai ir aukšto dažnio signalai bus užfiksuoti tiksliai. Įmontuotas DDS generatorius siūlo 14 standartinių bangų formų, o sinuso signalo dažnis gali siekti iki 10 MHz su 1 Hz skyra.

Pagrindinės techninės specifikacijos

• Kanalai: 2
• Dažnių juosta: 100 MHz
• Atrankos dažnis: iki 1 GS/s
• Ekranas: 7" TFT LCD, 800×480 pikselių
• Įėjimo varža: 1 MΩ
• Vidinė atmintis: 1 GB (iki 1000 bangų formų + 1000 ekrano nuotraukų)
• Generatoriaus bangų formos: 14 tipų; dažnio skyra 1 Hz; sinuso išėjimas iki 10 MHz
• Įrašymo ir atkūrimo funkcija: galima išsaugoti osciloskopo bangos formą ir atkurti per generatoriaus išėjimą
• Maksimali matavimo įtampa: 1× zondas: 40 V, 10× zondas: 400 V (su apsauga)
• Trigeriai: Auto / Single / Normal; kylantis/krintantis frontas
• FFT ir X-Y režimai: palaikomi
• Atminties gylis: 240 kbit
• Įtampos tikslumas: ±5 %; dažnio tikslumas: ±0,01 %
• Signalo kilimo laikas: < 3 ns
• Laiko bazės diapazonas: nuo 50 s iki 10 ns
• Sujungimo būdas: AC / DC
• Maitinimas: 5 V per USB (2–4 A)
• Matmenys: 310 × 145 × 70 mm

Dėl integruotos apsaugos nuo viršįtampių, matavimai iki 400 V (naudojant 10× zondą) yra saugūs. Prietaisas taip pat palaiko automatinę analizę, žymeklių matavimus ir duomenų eksportą per USB. Tai universalus sprendimas tiek profesionaliam remontui, tiek mokymo tikslams.
