Grandinės testeris Ancel PB500 – Įtampos ir tęstinumo testeris automobilių elektros sistemoms

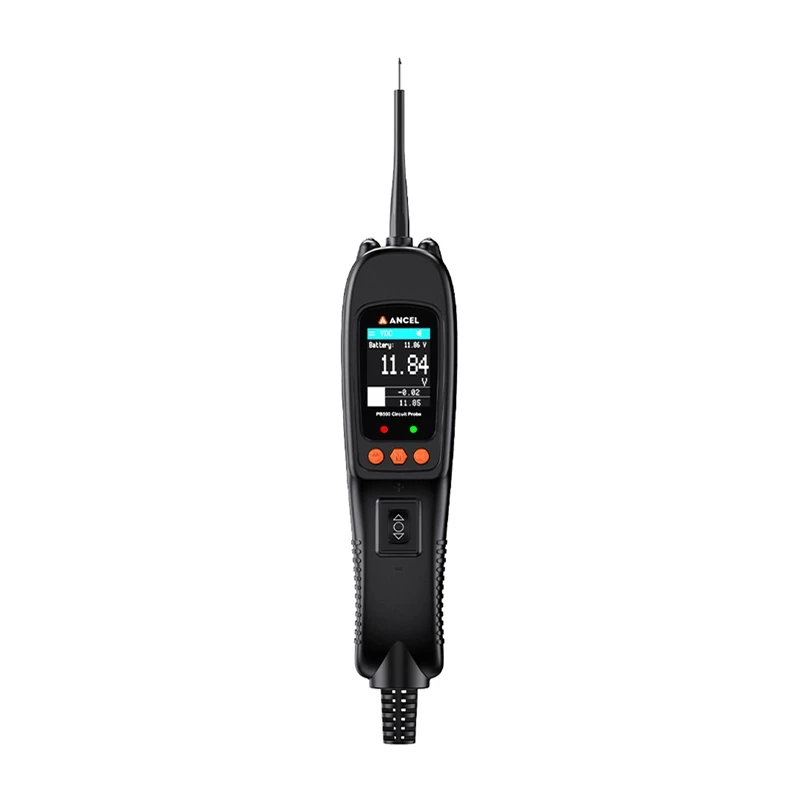

Ancel PB500 yra kompaktiškas grandinės testeris, skirtas 12–24 V transporto priemonėms ir įrangai. Jis suteikia septynis diagnostikos režimus, įskaitant kintamosios ir nuolatinės srovės įtampos matavimą, varžos ir diodų testavimą, dažnio ir darbo ciklo patikras bei purkštukų grandinės testavimą. Spalvotas TFT ekranas realiu laiku rodo parametrus, padedančius greičiau rasti gedimus, o prietaisas išlieka nešiojamas ir lengvai valdomas.

Privalumai

Testeris apima platų darbinės įtampos diapazoną, todėl tinka automobiliams, sunkvežimiams, motociklams ir valtims. Jis sujungia multimetro tipo matavimus su specializuotais automobilių testais, kad aptiktų trumpuosius jungimus, atviras grandines ir įžeminimo problemas neišardant instaliacijos. Įmontuota apsauga nuo perkrovos padeda išvengti žalos dėl neteisingų jungčių, o zondo gale esantis šviesos diodas pagerina matomumą prastai apšviestose ar sunkiai pasiekiamose vietose.

Pagrindinės techninės specifikacijos

• Gamintojas: Ancel
• Modelis: PB500
• Ekranas: Spalvotas TFT (160 × 128 dpi)
• Maitinimo įtampa: 8 V DC – 30 V DC (tipinis 12–24 V)
• Kintamosios/nuolatinės srovės įtampos matavimas: -110 V iki +110 V
• Dažnio matavimas: 0 Hz – 1 MHz
• Darbo ciklas: 0,0 % – 100,0 %
• Purkštuko testas: Įtampa 0–180 V, laikas 0–25 ms
• Varžos matavimas: 0 – 1 MΩ
• Diodų testas: Germaniniai ir silicio diodai
• Vardinė srovė: 1 A – 8 A
• Darbinė temperatūra: -10 °C iki 60 °C
• Matmenys: 200 × 52 × 39 mm
• Svoris: 0,48 kg

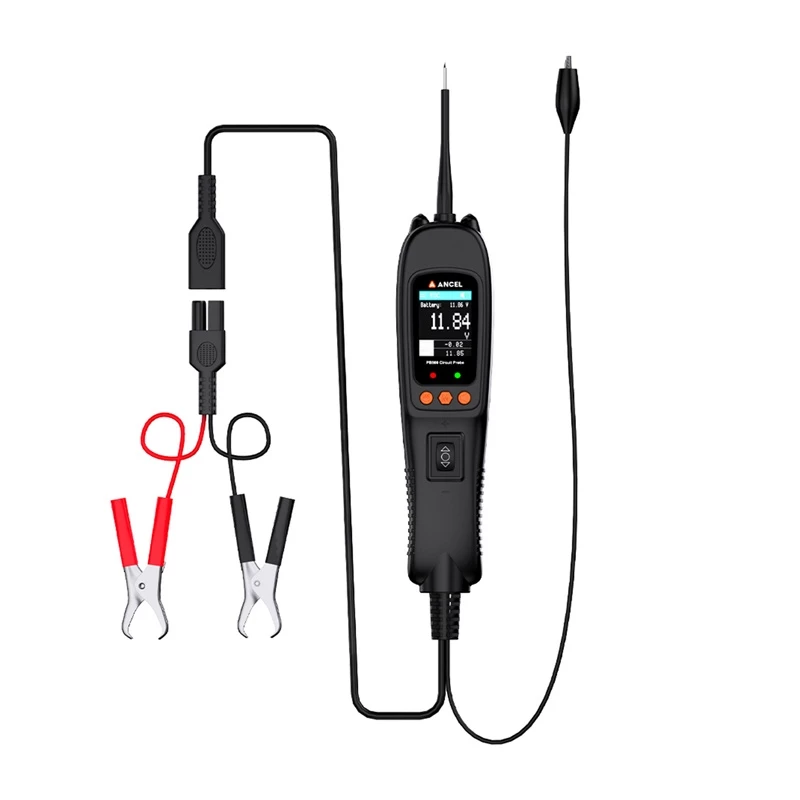

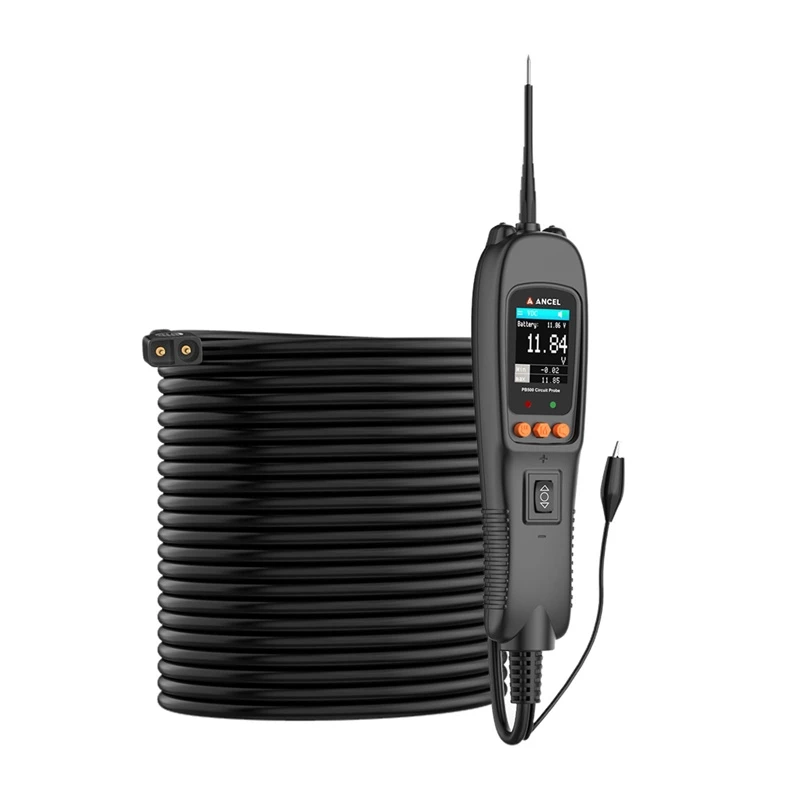

• Priedai: Grandinės testeris, akumuliatoriaus laidas su gnybtais, zondo ilgintuvas, zondo antgalis, diagnostinis kabliukas, ilginamasis laidas kabliukui, apsauginis dėklas, naudojimo instrukcija

Kaip naudoti

Prijunkite akumuliatoriaus laidą prie transporto priemonės akumuliatoriaus arba maitinimo šaltinio, atitinkančio nurodytą įtampos diapazoną, pasirinkite norimą diagnostikos režimą prietaiso mygtukais ir prispauskite zondą prie tikrinamo taško. Skaitykite matavimus spalvotame TFT ekrane realiu laiku ir, jei reikia papildomų patikrų, perjunkite režimus. Naudokite purkštuko testavimo režimą purkštuko įtampai ir impulso pločiui matuoti; diodų ir varžos režimus – komponentų tikrinimui. Laikykitės poliškumo ir jungčių instrukcijų, pateiktų vadove, kad išvengtumėte neteisingo prijungimo.

Rekomendacijos

Kad rezultatai būtų saugūs ir tikslūs, naudokite Ancel PB500 nurodytame darbinės temperatūros ir įtampos diapazone, vadovaukitės pridedamu vadovu dėl teisingų zondo jungčių ir užtikrinkite, kad transporto priemonės maitinimas būtų valdomas pagal gamintojo nurodymus. Prieš naudodami reguliariai tikrinkite matavimo laidus ir zondo antgalį dėl susidėvėjimo.
