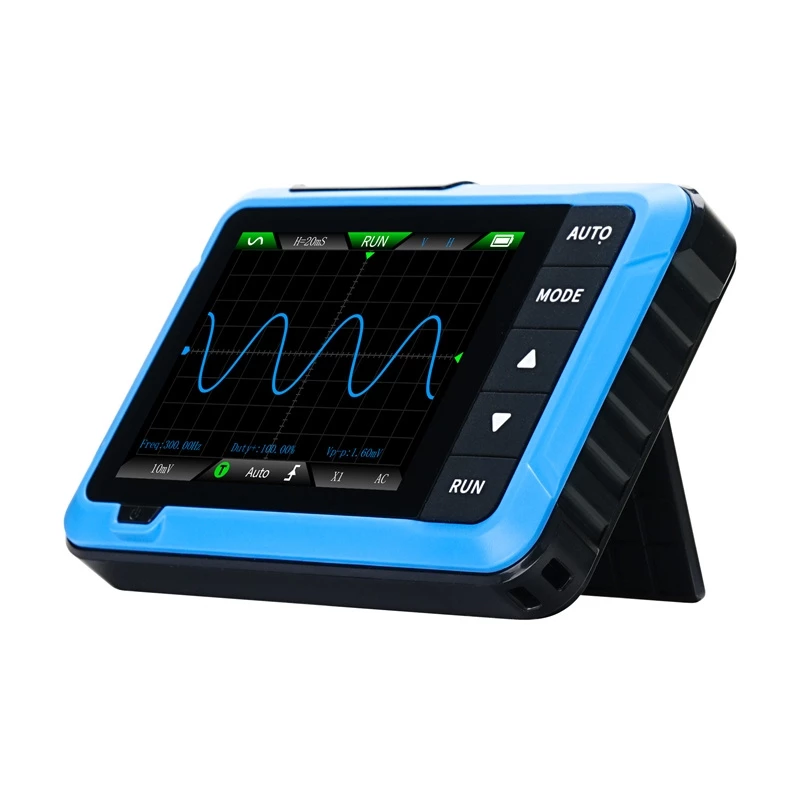

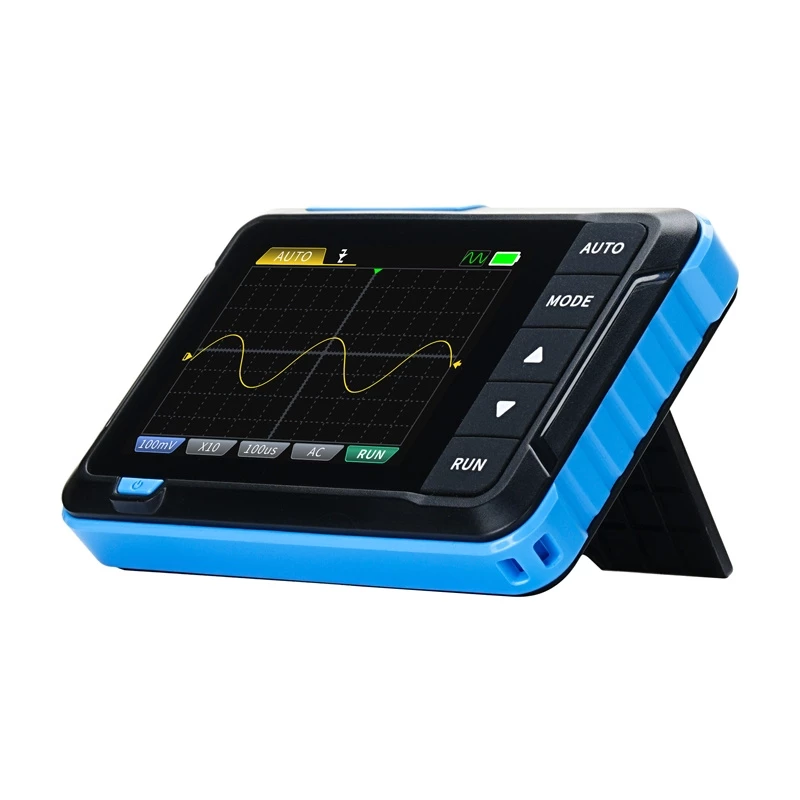

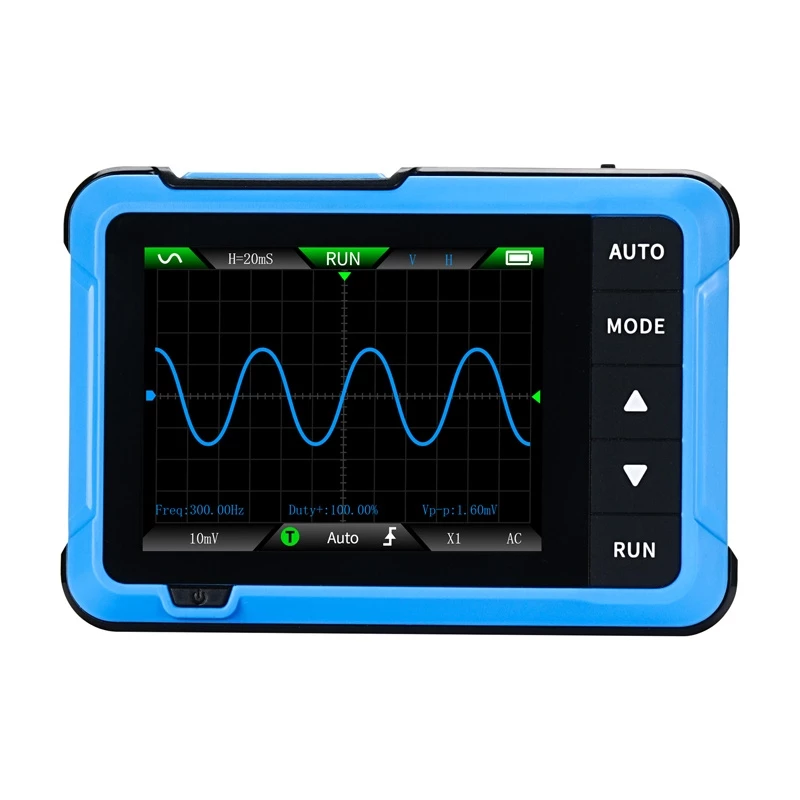

Nešiojamas 2-in-1 mini osciloskopas ir signalų generatorius Fnirsi DSO510 — 10 MHz dažnių juosta, 48 MS/s atranka

Fnirsi DSO510 – tai kompaktiškas 2-in-1 įrenginys, sujungiantis osciloskopą ir signalų generatorių, skirtas greitai diagnostikai, remontui ir mokymuisi. Jo 10 MHz dažnių juosta ir 48 MS/s atrankinis dažnis leidžia fiksuoti pagrindinius signalus, impulsus ir pereinamuosius procesus. Įmontuotas signalų generatorius generuoja 13 skirtingų bangų formų, o automatinis derinimas, trigerio lygio rodymas ir vaizdo įrašymas palengvina signalų analizę ir dokumentavimą.

Ką šis įrenginys išsprendžia?

Dirbant lauke ar dirbtuvėse, dažnai reikia greitai patikrinti signalus, tačiau stacionarus osciloskopas yra per didelis. DSO510 telpa kišenėje, turi sulankstomą stovelį ir maitinamas iš įkraunamos baterijos – idealiai tinka lauko darbams, mėgėjiškiems projektams ir švietimo įstaigoms. Integruotas generatorius leidžia tiekti testinius signalus be papildomos įrangos.

Pagrindinės techninės specifikacijos

• Gamintojas: FNIRSI
• Modelis: DSO510
• Dažnių juosta: 10 MHz
• Atrankos dažnis: 48 MS/s
• Laiko bazės diapazonas: 50 ns – 20 s
• Matavimo tipai: 12
• Trigerio režimai: automatinis, vienkartinis, normalus
• Įtampos matavimo diapazonas: 400 V
• Kalibravimo kvadratinis signalas: 1 kHz
• Švytėjimo (afterglow) funkcija: taip
• Vaizdo įrašymas: taip
• Trigerio lygio rodymas: taip
• Generatoriaus dažnių diapazonas: 0–50 kHz
• Darbo ciklas: 0–100 %
• Generatoriaus amplitudė: 0,1–3 V
• Bangų formų tipai: 13
• Baterijos talpa: 1000 mAh, įkraunama per USB-C
