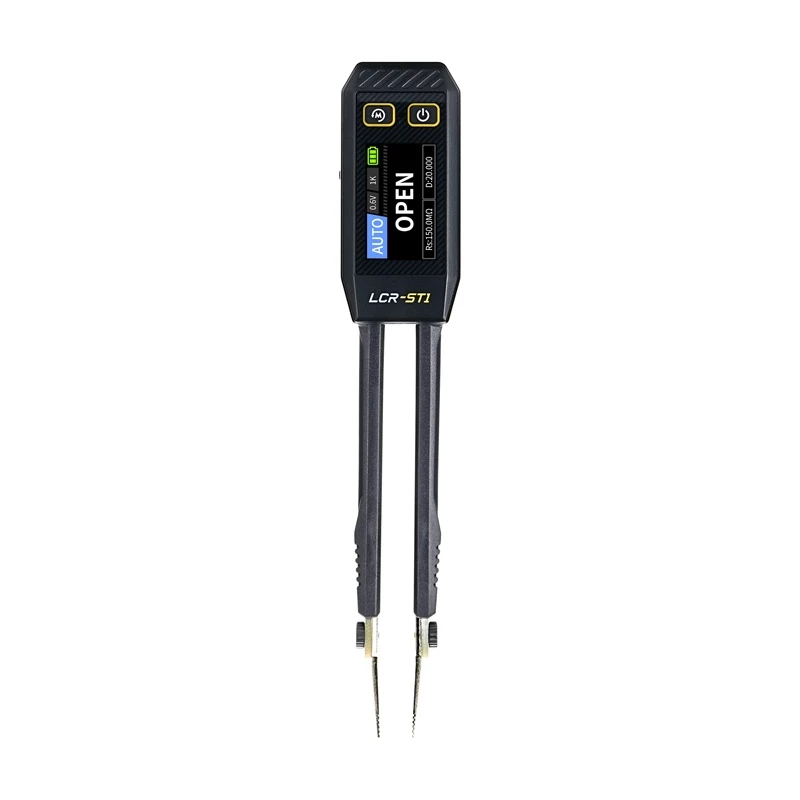

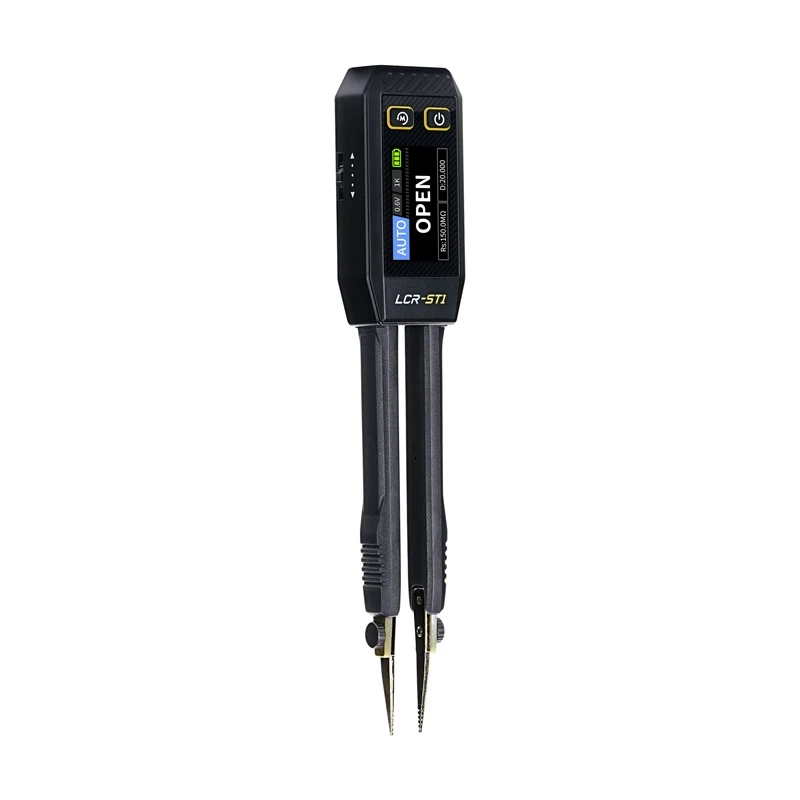

Skaitmeninis pincetinis LCR matuoklis Fnirsi LCR-ST1

Fnirsi LCR-ST1 – tai kompaktiškas, rankinis skaitmeninis pincetinis LCR matuoklis, skirtas greitai ir tiksliai patikrinti SMD bei kitus mažus elektroninius komponentus. Įrenginys automatiškai atpažįsta komponento tipą ir vienu metu rodo pagrindinius bei papildomus parametrus, tokius kaip varža (R), talpa (C), induktyvumas (L), ekvivalentinė nuoseklioji varža (ESR), kokybės faktorius (Q), nuostolių faktorius (D), impedansas (Z) ir reaktyvumas (X). Be to, atlieka diodų ir grandinės tęstinumo testus. Trys matavimo dažniai (100 Hz, 1 kHz, 10 kHz) ir dvi įtampos lygio parinktys (0,3 V ir 0,6 V RMS) leidžia pritaikyti matavimą pagal komponento tipą. Įrenginys turi keičiamus auksuotus pinceto antgalius, 1,14 colių spalvotą ekraną, šoninį ratuką ir USB-C sąsają įkrovimui bei duomenų eksportui. Integruotas magnetas leidžia patogiai pritvirtinti matuoklį ant metalinių paviršių. Tinka laboratorijoms, servisams ir gamybos linijoms, kur reikalinga greita, neardomoji komponentų diagnostika.

Pagrindinės techninės specifikacijos

• Ekranas: 1,14" spalvotas
• Matuojami parametrai: R, L, C, ESR, Q, D, Z, X, diodų testas, tęstinumas
• Matavimo dažniai: 100 Hz, 1 kHz, 10 kHz
• Matavimo įtampos lygiai: 0,3 V ir 0,6 V RMS
• Talpos matavimo diapazonas: 1 pF – 22 mF (tikslumas priklauso nuo dažnio)
• Induktyvumo matavimo diapazonas: 1 µH – 10 H (tikslumas priklauso nuo dažnio)
• Varžos matavimo diapazonas: 10 mΩ – 10 MΩ (tikslumas priklauso nuo dažnio)
• Maitinimas: 250 mAh įkraunama ličio jonų baterija, USB-C įkrovimas (5 V, 1 A)
• Matmenys: 28 × 19 × 150 mm; Svoris: 41 g
