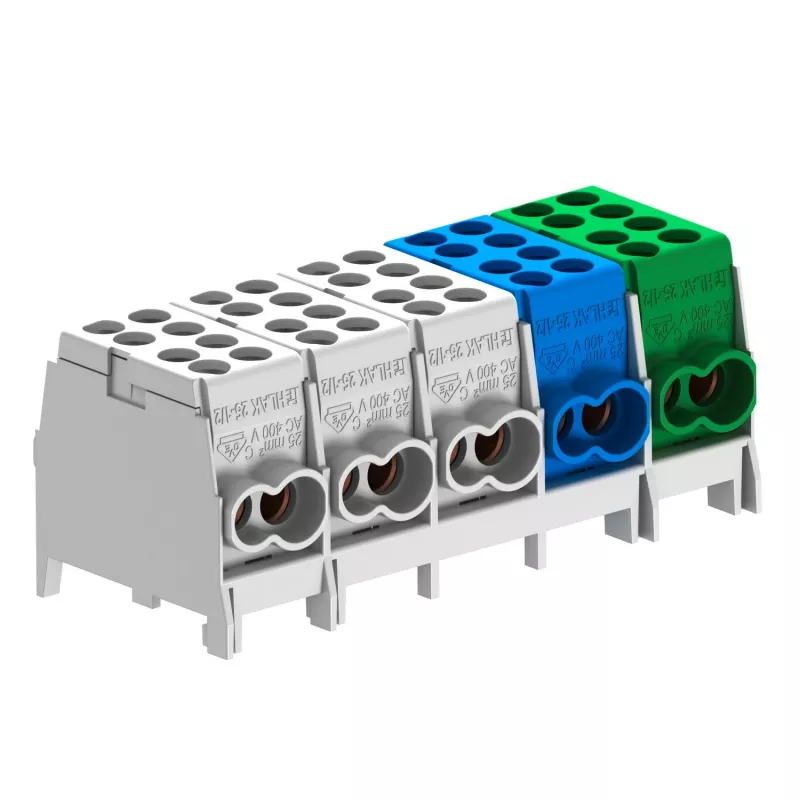

OBO HLAK 5-10x16 magistralinės linijos atšakos gnybtų blokas 2009036

Elektros skirstymo spintų montuotojams ir pramoninių instaliacijų projektuotojams, kuriems reikia patikimo ir ilgaamžio sprendimo, OBO HLAK 5-10x16 magistralinės linijos atšakos gnybtų blokas užtikrina saugų didelių skerspjūvių laidininkų atšakojimą. Šis gaminys sukurtas taip, kad atlaikytų dideles sroves ir ilgą eksploataciją net reikliose komercinėse bei pramoninėse sistemose.

Privalumai

Korpusas pagamintas iš stiklo pluoštu armuoto poliamido (PA), pasižyminčio puikiomis izoliacinėmis savybėmis ir mechaniniu atsparumu. Alavuoto žalvario kontaktai užtikrina mažą kontaktinę varžą ir atsparumą korozijai, todėl ryšys išlieka stabilus net po daugelio metų. Gnybtų bloką galima montuoti ant DIN bėgelio TS35 arba tiesiogiai prisukti prie paviršiaus – lankstus sprendimas įvairiose spintose.

Kam skirta

• Magistralinių linijų atšakojimui skirstomuosiuose skyduose
• Didelių maitinimo laidininkų prijungimui prie kelių mažesnių atšakų
• Pramoninėms ir komercinėms elektros instaliacijoms

Pagrindinės specifikacijos

• Magistralinio laidininko skerspjūvis: 70 mm² standus, 50 mm² lankstus
• Atšakos laidininko skerspjūvis: 10 x 16 mm²
• Nominali įtampa: 400 V
• Nominali srovė: 160 A (magistralinė), 76 A (atšakos)
• Prijungimo tipas: varžtinis
• Montavimas: DIN bėgelis TS35 arba varžtinis tvirtinimas
• Korpuso medžiaga: poliamidas (PA)
• Laidininko medžiaga: žalvaris, alavuotas
• Spalva: pilka
• Apsaugos klasė: IP20
• Darbinė temperatūra: nuo -25 °C iki +55 °C

Naudojimo patarimai

Siekiant užtikrinti ilgaamžiškumą, varžtines jungtis priveržkite rekomenduojamu momentu ir prieš montuodami patikrinkite laidininkų suderinamumą. Dėl IP20 apsaugos klasės naudokite tik sausose patalpose.
